De erforderliga skarv-, stag- och tillbehörsdelarnas läge för: |
|---|
|
▪ att lyfta upp och lägga ned ▪ kran hantera ▪ gjutkonsol ▪ gjutning |
|

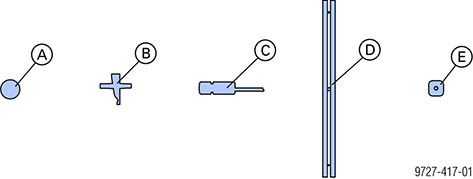

A Framax Xlife plus stag 20,0 |
|
B Framax spänntving RU |
|
C Framax ställbar spänntving UNI |
|
D Framax dubbelbalk |
|
E Framax spännklämma |
|
Framax ställbar spänntving UNI: tillåten dragkraft: 15,0 kN tillåten tvärkraft: 9,0 kN till. moment: 0,9 kNm Värden gäller endast vid upplag på profilen. |
|
Framax spänntving RU: tillåten dragkraft: 15,0 kN tillåten tvärkraft: 6,0 kN till. moment: 0,5 kNm |
|
Framax dubbelbalk: tillåtet moment (för påbyggnad): 5,0 kNm Pga. den tillåtna dragbelastningen i regelprofilen på 14 kN gäller även för styvare delar som stålbalk Uni WS10 Top50: till. moment 5,0 kNm |
|
|
Planeringsprogrammet Tipos-Doka är alltid en hjälp för att finna den optimala tekniska och ekonomiska lösningen för det aktuella formproblemet |
.
