Randabschalung mit Abstützwinkel
Der Abstützwinkel dient zur ankerlosen Herstellung von einhäuptigen Schalungen bis zu 1,20 m Höhe (z.B. Randabschalung von Bodenplatten).
.
|

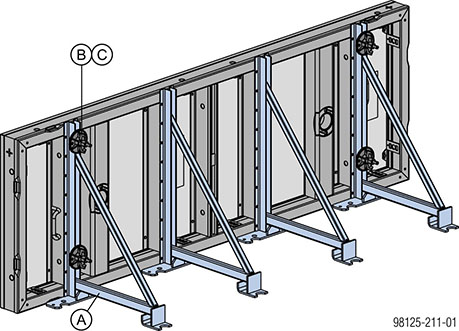

A Abstützwinkel |
|
B Framax-Klemmschraube 4-8cm |
|
C Superplatte 15,0 |
.
|
|
HINWEIS Die vertikalen und horizontalen Kräfte durch geeignete Maßnahmen ableiten! z.B.: ▪ 2 Stück Erdnägel pro Abstützwinkel. ▪ Verschraubung mit Dübel in Sauberkeitsschicht. |
|
Betonierhöhe |
Einflussbreite [m] |
Vertikalkraft |
Horizontalkraft |
|---|---|---|---|
|
0,30 |
3,00 |
0,00 |
3,40 |
|
0,45 |
3,00 |
0,20 |
7,60 |
|
0,60 |
1,80 |
1,00 |
8,10 |
|
0,75 |
1,15 |
1,80 |
8,10 |
|
0,90 |
0,80 |
2,60 |
8,10 |
|
1,05 |
0,60 |
3,40 |
8,10 |
|
1,20 |
0,45 |
4,10 |
8,10 |
.
