Variante 1 - Unterstellen der auskragenden Elemente im Drittelpunkt

Grundregeln

Zul. Deckenstärke [cm] ohne Zusatzmaßnahmen

Elementgröße

Zul. Deckenstärke

Durchbiegung
lt. DIN 18202

1,22x2,44m

30

Zeile 6

1,22x2,44m

> 30 - 32

Zeile 5

0,81x2,44m

45

Zeile 6

0,81x2,44m

> 45 - 50

Zeile 5

.

Schematischer Aufbau

1) Regelbereich bis zum vorgesehenen Ausgleichsbereich einschalen, nivellieren und gegen Umfallen sichern.


A   Regelbereich

2) Auskragende Elemente einschalen, nivellieren und abspannen.


B   Auskragende Elemente

3) Absturzsicherung montieren.

4) Ausgleiche im Regelbereich einschalen.


C   Ausgleiche im Regelbereich

5) Ausgleiche zwischen auskragenden Elementen einschalen.


D   Ausgleiche zwischen auskragenden Elementen

6) Randabschalung montieren.

.

Dokadek-Köpfe




WARNUNG

➤ Die Dokadek-Köpfe müssen mit dem entsprechenden Bolzen in der Deckenstütze abgesteckt sein (Ausnahme: Randköpfe am Elementstoß).

➤ Der Randkopf darf nur am äußeren Drittelpunkt des Elementes montiert werden.

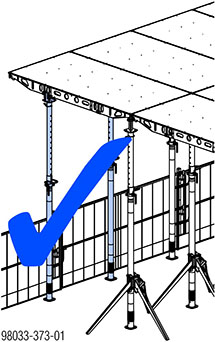

Richtig!
(Deckenstützen am äußeren Drittelpunkt montiert)

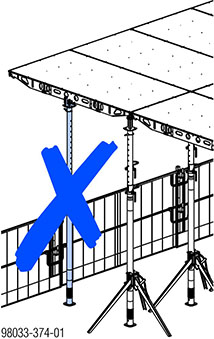

Falsch!
(Deckenstützen am inneren Drit­telpunkt bzw. mittig montiert)

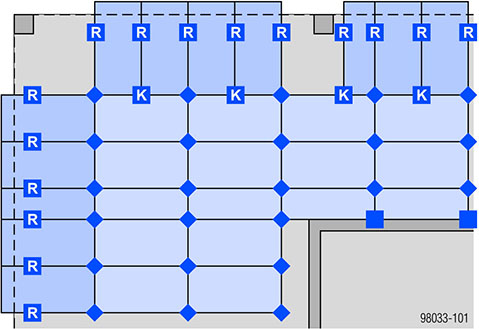

Position der Dokadek-Köpfe



Legende

Auflagerkopf

Randkopf
18mm / 21mm / 27mm

Kreuzkopf

Wandkopf


























1)




1) 2)




1)

1) Federbolzen 16mm nicht im Lieferumfang enthalten

2) Federbolzen 16mm nur bei Kombination Randkopf mit Ausgleichsträger notwendig.



HINWEIS

▪ Beim Einhängen der Elemente kontrollieren, ob diese korrekt in den Köpfen eingehängt sind.

▪ Randköpfe, auf denen Ausgleichsträger montiert werden (im Ausgleichsbereich), mit Federbolzen 16 mm sichern.

▪ Der Kreuzkopf wird an der Element-Längsseite mittig montiert, wenn ein Element 1,22x2,44m ange­schlossen wird.

▪ Der Kreuzkopf wird an der Element-Längsseite im Drittelpunkt montiert, wenn ein Element 0,81x2,44m angeschlossen wird.

.

Einbaubeispiele

Auflagerkopf




Randkopf

Einsatz am Elementstoß

Einsatz Element und Aus­gleichsträger



A   Bolzen zum Fixieren des Randkopfes am Element (im Lieferumfang enthalten)

Kennzeichnung (D) der passenden Plattenstärke am Randkopf

Plattenstärke

18 mm

21 mm

27 mm




Kreuzkopf

Wandkopf

Einsatz an Element-Längsseite im Drittelpunkt bzw. in der Mitte des Elementes



.

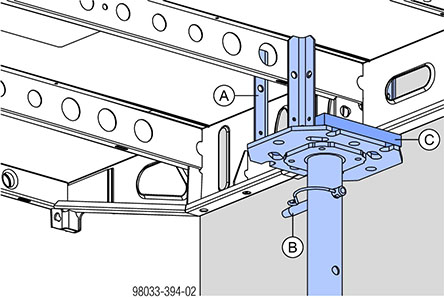

Herstellen von Wandanschlüssen

Bei Wandanschlüssen wird anstelle des entsprechenden Randkopfes am Drittelpunkt des Elementes der Vierweg- oder Absenkkopf verwendet.


A   Vierweg- oder Absenkkopf H20

B   Federbolzen 16mm

C   Aufdoppelung min. 21 mm (mit Nägel sichern)

.

Schalung gegen Umfallen sichern




WARNUNG

➤ Vor dem Betreten der Schalungsoberfläche muss die Standsicherheit der Schalung gewährleistet wer­den, z.B. mit Wandhaltern oder Zurrgurten.

➤ Die Abtragung der Horizontallasten entsprechend der EN 12812 muss durch andere Maßnahmen sichergestellt werden (z.B. durch Ableitung ins Bauwerk bzw. mit Abspannungen).

➤ Alle auskragenden Elemente müssen gegen Kippen gesichert werden.



Weitere Informationen zu Abspannungen mit Zurrgurten siehe Anwenderinformation "Element-Decken­schalung Dokadek 30" - Kapitel "Deckenschalung im Randbereich".



HINWEIS

▪ Jede Deckenstütze der 1. Deckenstützenreihe mit Stützbein sichern.

- Unterstellungshöhe < 3,00 m: Stützbein

- Unterstellungshöhe ≥ 3,00 m: Stützbein 1,20m

▪ Verschwertungseinheit während des Aufbaus am 1. Elementpaar (mit Stützbeinen), alle max. 7,50 m und am letzten Elementpaar (ohne Stützbeine) herstellen (siehe "Anwendungsbeispiel 1 Verschwer­tungseinheit am 1. Elementpaar" und "Anwendungsbeispiel 2 Alternative Verschwertungseinheit").

- Alternativ können auch Abspannungen angebracht werden (siehe "Anwendungsbeispiel 3 Alter­native Abspannung").

▪ Bei Montage der Deckenstütze (inkl. Kreuzkopf) beachten: Jene Deckenstützen im Regelbereich mit Stützbeinen sichern, wo nur 1 Element aufliegt.

▪ Regelbereiche an den Ecken abspannen.

▪ Auskragende Elemente abspannen:

- Bei jedem Elementstoß am Gerüstrohr 0,50m (siehe "Anwendungsbeispiel 4 Mit Aufstellrahmen Eurex")

- Bei den äußeren Elementen zusätzlich im mittleren Schottblech (siehe "Anwendungsbeispiel 5 Abspannung am Elementstoß")

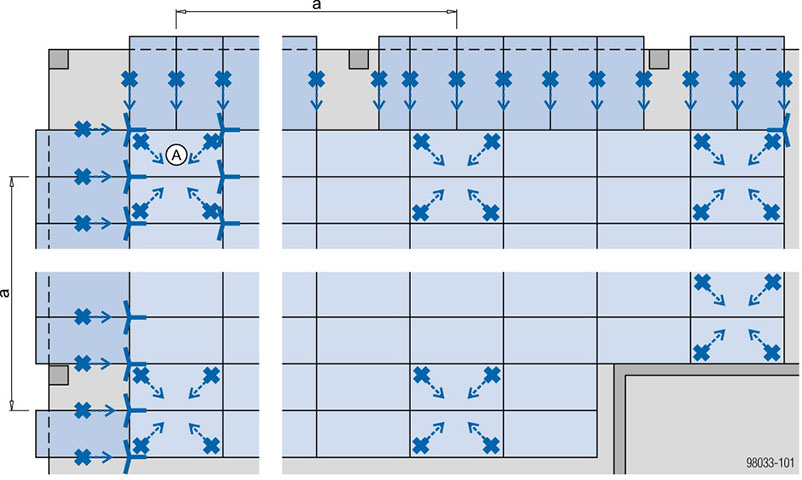

Variante mit Verschwertungseinheit



a ... Verschwertungseinheit am 1. Elementpaar, alle max. 7,50 m und am letzten Elementpaar

A   Starteinheit

Legende


Stützbein




Fixierung (z.B. mit Abspannung)
Pfeil = Richtung der Abspannung




Verschwertungseinheit

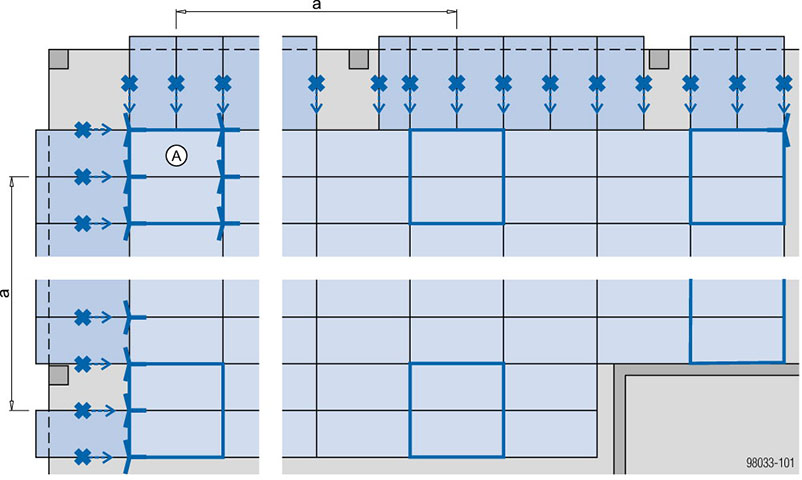

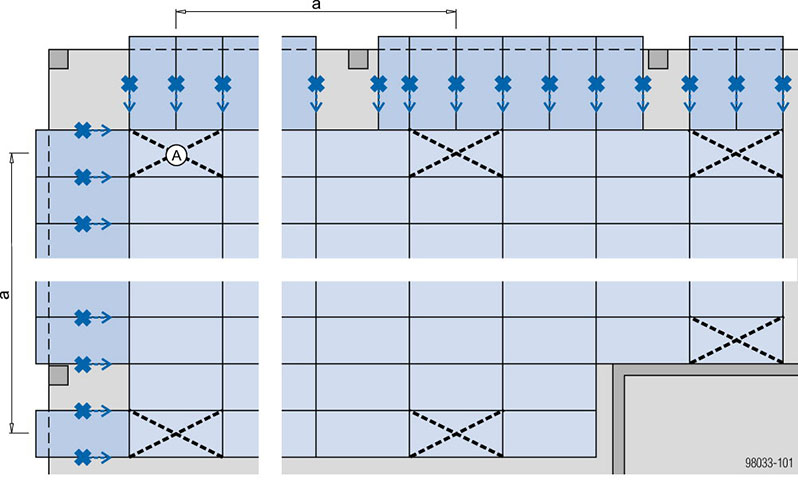

Variante ohne Verschwertungseinheit



a ... Verschwertungseinheit bzw. Abspannung am 1. Elementpaar, alle max. 7,50 m und am letzten Elementpaar

Variante mit Aufstellrahmen Eurex



a ... Verschwertungseinheit mit Aufstellrahmen Eurex am 1. Elementpaar, alle max. 7,50 m und am letzten Elementpaar

A   Starteinheit

Legende


Stützbein




Fixierung (z.B. mit Abspannung)
Pfeil = Richtung der Abspannung




Verschwertungseinheit




Aufstellrahmen Eurex mit Diagonalkreuzen

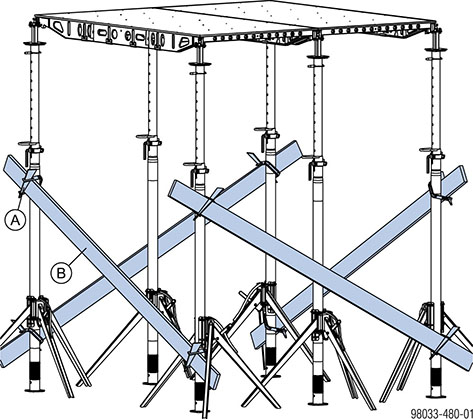

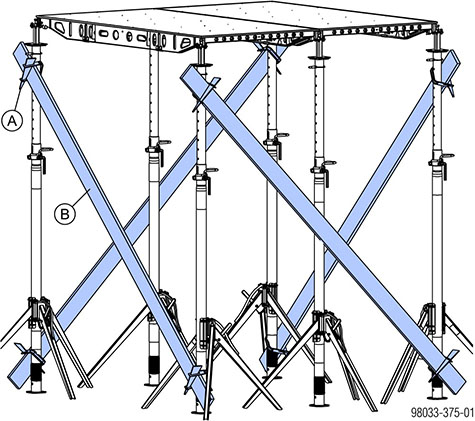

Anwendungsbeispiel 1
Verschwertungseinheit am 1. Elementpaar

Anwendungsbeispiel 2
Alternative Verschwertungseinheit

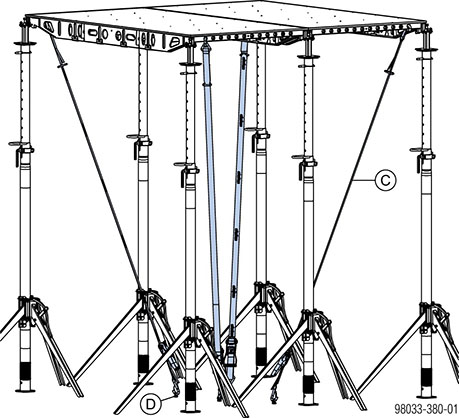

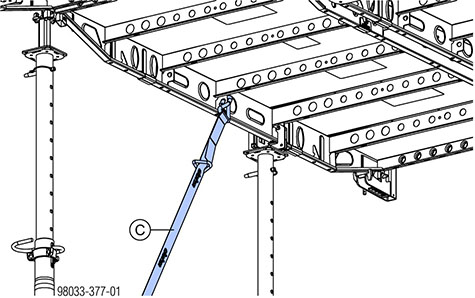

Anwendungsbeispiel 3
Alternative Abspannung

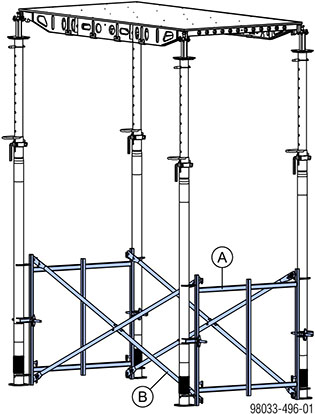

Anwendungsbeispiel 4
Mit Aufstellrahmen Eurex



A   Aufstellrahmen Eurex

B   Diagonalkreuz

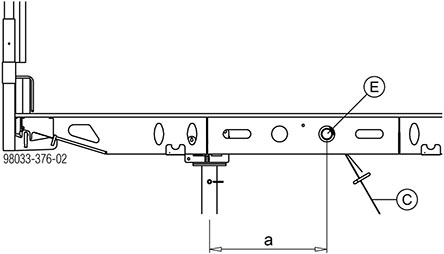

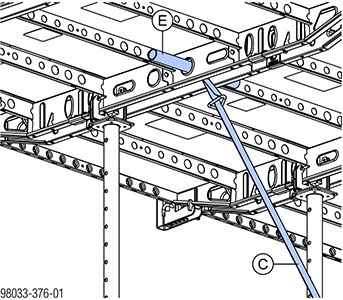

Anwendungsbeispiel 5
Abspannung am Elementstoß


a ... 50 cm

Zul. Abspannkraft in Längsrichtung am Gerüstrohr 48,3mm 0,50m: 5 kN

Anwendungsbeispiel 6
Abspannung im mittleren Schottblech

Zul. Abspannkraft in Längs- und Querrichtung am mittleren Schottblech: 5 kN

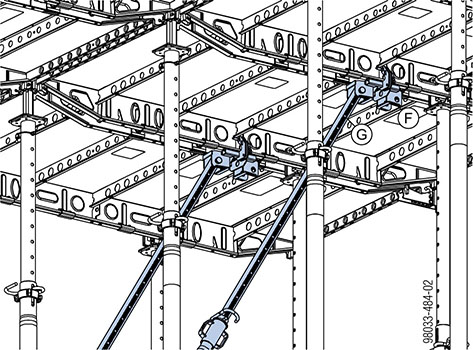

Anwendungsbeispiel 7
Abspannung am Elementstoß im Halbpunkt mit Dokadek-Justierstützenanschluss



A   Verschwertungsklammer B

B   Bohle

C   Zurrgurt 5,00m

D   Doka-Expressanker 16x125mm

E   Gerüstrohr 48,3mm 0,50m

F   Dokadek-Justierstützenanschluss

G   Justierstütze 340 IB oder 540 IB

Zul. Druckkraft: 13,5 kN

Zul. Zugkraft: 5 kN



Details zur Verwendung des Dokadek-Justierstützenanschlusses siehe Anwenderinformation "Element-Deckenschalung Dokadek 30", Kapitel "Geneigte Decken".

.

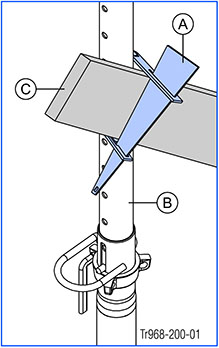

Verschwertungsklammer B

Mit der Verschwertungsklammer B können Bretter als Diagonalaussteifung an den Deckenstützen befestigt werden.



HINWEIS

▪ Darf nur als Aufstellhilfe eingesetzt werden.

▪ Zur Aufnahme von Horizontallasten beim Betonieren nicht geeignet.

▪ Keil immer von oben nach unten festschlagen!


A   Verschwertungsklammer B

B   Doka-Deckenstütze Eurex 30

C   Bohle

Mögliche Bohlen-Deckenstützen-Kombinationen mit der Verschwertungsklammer B

Eurex 30 top

Bohle

2,4 x 15

3 x 15

4 x 15

5 x 10

5 x 12

5 x 15

ER

SR

ER

SR

ER

SR

ER

SR

ER

SR

ER

SR

250

300

350

400

450

550

Legende:

ER

Einschubrohr

SR

Ständerrohr

Kombination möglich

Kombination nicht möglich

.

Absturzsicherung an der Schalung



Weitere Informationen zur zul. Einflussbreite der Geländerschuhe siehe Anwenderinformation "Element-Deckenschalung Dokadek 30" - Kapitel "Deckenschalung im Randbereich".

Hinweis:

Die Position des Stirngeländerschuhs unterscheidet sich vom Standardeinbau, so wie er in der Anwenderinformation "Element-Deckenschalung Dokadek 30" - Kapitel "Deckenschalung im Randbereich" beschrieben ist.

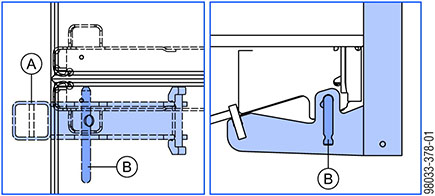

A   Dokadek-Stirngeländerschuh

B   Bolzen (senkrecht!)

.

Absturzsicherung am Bauwerk

Hinweis:

Beim Hochschwenken der auskragenden Elemente darauf achten, dass sie nicht mit der Absturzsicherung am Bau­werk kollidieren. Je nach verwendeter Befestigung sind unterschiedliche Mindestraumhöhen erforderlich.

Mögliche Einsatzbereiche beim Seitenschutzsystem XP

verwendete Befestigung

min. Raumhöhe h

Geländerschuh XP

310 cm

Geländerzwinge XP 40cm

300 cm

Schraubschuh XP

300 cm

Hinweis:

Länderspezifische Sicherheitsvorschriften beachten. Bei niedrigeren Raumhöhen kann die Absturzsicherung tem­porär entfernt werden, und eine persönliche Schutzausrüstung gegen Absturz muss verwendet werden (z.B. Doka-Sicherheitsgeschirr).

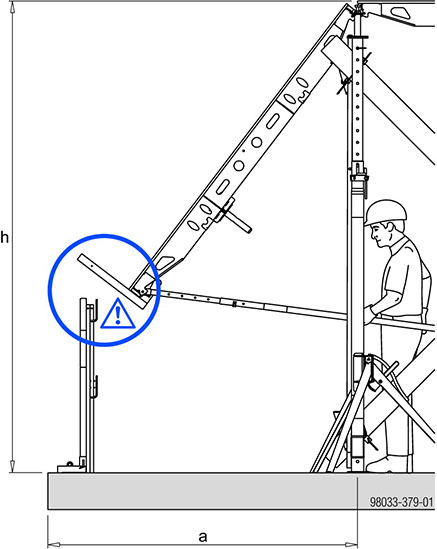

Anwendungsbeispiel

a ... 210 cm (Bei Maßabweichung Kontrolle notwendig!)

.
