HINWEIS ▪ Ausschalfristen einhalten. ▪ Am Deckenrand sind keine Deckenstützen mit Fallkopffunktion vorhanden. ▪ Immer in umgekehrter Reihenfolge ausschalen (siehe Variante A). ▪ Bei erforderlicher Absturzsicherung müssen die Elemente am Deckenrand sowie die Elemente mit Kreuzköpfen stehen bleiben (siehe Variante B). ▪ Folgende Kapitel aus der Anwenderinformation "Element-Deckenschalung Dokadek 30 mit Fallkopf" beachten: - "Hilfsstützen, Betontechnologie und Ausschalen" - Bei Bedarf "Zusatzmaßnahmen für Deckenstärken bis 50 cm" |
|
|
WARNUNG ➤ Die Schiebeplatten an den verbleibenden XF-Fallköpfen (siehe blaue Markierung in untenstehender Skizze) dürfen nicht gelöst werden (= 2. Absenkstufe) und die Deckenstützen dürfen nicht entspannt werden. ➤ Am Deckenrand muss elementweise ausgeschalt werden. Für jedes Element, das ausgeschalt wurde, muss sofort eine Hilfsunterstellung hergestellt werden. ➤ Unter den Zwischenelementen dürfen keine Hilfsunterstellungen hergestellt werden. |
➤ Mit einem Hammerschlag auf den roten Absenkkeil des XF-Fallkopfes alle Elemente absenken
(= 1. Absenkstufe).
Deckenstützen mit XF-Fallkopf bleiben eingespannt.
|
|
➤ Verschmutzte Grundplatten der Fallköpfe vor dem Absenken reinigen! |
➤ Deckenstützen mit XF-Wandkopf oder Kreuzkopf ca. 2 cm absenken (ca. 1 Umdrehung der Einstellmutter).
|
|
WARNUNG ➤ Vor dem Betonieren der darüberliegenden Decke zuerst alle Elemente ausschalen (Variante A oder B). ➤ Danach die Deckenstützen mit Fallkopf entspannen oder durch Hilfsunterstellungen ersetzen. |
.
Variante A: Ausschalen vom Gebäuderand zum Gebäudekern
➤ Elemente in umgekehrter Reihenfolge ausschalen.
➤ Ausschalen im Regelbereich siehe Anwenderinformation "Element-Deckenschalung Dokadek 30 mit Fallkopf" - Kapitel "Bedienung mit Montagestange - Frühausschalen".
.
Variante B: Ausschalen vom Gebäudekern zum Gebäuderand
|
|
WARNUNG ➤ Die Elemente am Deckenrand sowie die Elemente mit Kreuzköpfen müssen stehen bleiben (siehe Abbildung). |
➤ Ausschalen im Regelbereich siehe Anwenderinformation "Element-Deckenschalung Dokadek 30 mit Fallkopf" - Kapitel "Bedienung mit Montagestange - Ausschalen".
.
Ausschalen auskragender Elemente im Detail
➤ Im Passbereich Hilfsunterstellung herstellen.
➤ Passbereich ausschalen.
➤ Die stirnseitigen Elemente in umgekehrter Reihenfolge wie beim Einschalen ausschalen. Nach dem Ausschalen jedes einzelnen Elementes muss sofort eine Hilfsunterstellung hergestellt werden.
➤ Zwischenelemente mit Montagestange ausschalen.
Ausschalen der längsseitig auskragenden Elemente:

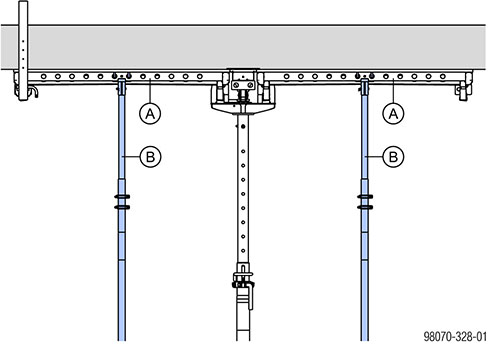

➤ Elemente mit Montagestangen unterstellen. Montagestangen gegen Umfallen sichern.
|
A Dokadek-Element |
|
B Dokadek-Montagestange |

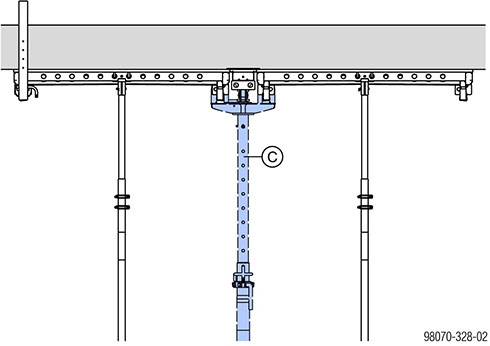

➤ Deckenstütze (inkl. XF-Randkopf) entfernen.
|
C Deckenstütze Eurex 30 top und Dokadek XF-Randkopf |

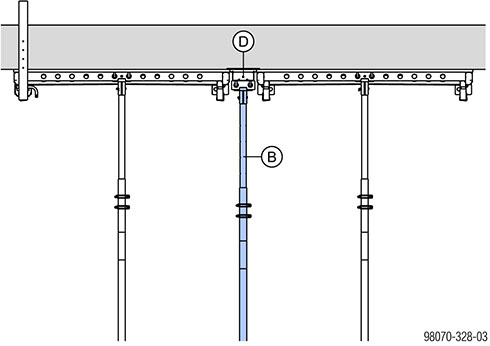

➤ Zwischenelement mit Montagestange unterstellen und gegen Umfallen sichern.

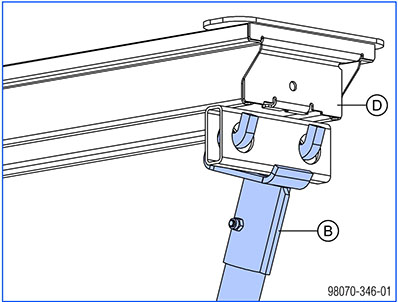

Detail
|
B Dokadek-Montagestange |
|
D Dokadek-Zwischenelement |

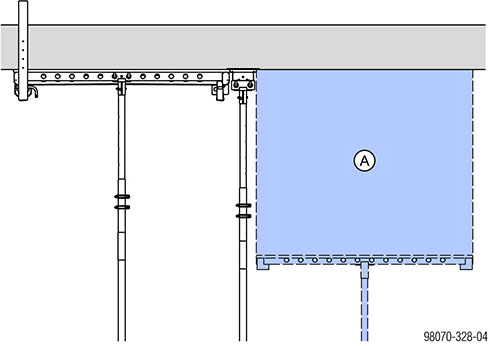

➤ Element abschwenken, von den Köpfen aushängen und ablegen.
|
A Dokadek-Element |

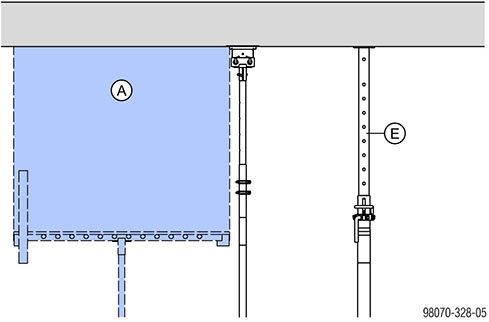

➤ Hilfsunterstellung herstellen.
➤ Nächstes Element abschwenken, von den Köpfen aushängen und ablegen.
|
A Dokadek-Element |
|
E Hilfsunterstellung |
➤ Nächste Hilfsunterstellung herstellen.
➤ Zwischenelement abschwenken und vom Kopf aushängen.
|
B Dokadek-Montagestange |
|
D Dokadek-Zwischenelement |
.
Schalung reinigen
|
|
Weitere Informationen siehe Anwenderinformation "Element-Deckenschalung Dokadek 30 mit Fallkopf". |
.
Hilfsstützen stellen
➤ Vor dem Betonieren der darüber liegenden Decke Hilfsstützen stellen.
|
|
Weitere Informationen siehe Anwenderinformation "Element-Deckenschalung Dokadek 30 mit Fallkopf". |
.
