Einsatzbeginn
|
|
HINWEIS ▪ Lose Teile von Bühnen entfernen oder sichern. ▪ Personentransport ist verboten! |
Üblicherweise erfolgt das Umsetzen der Bühnen mit entsprechenden Vierergehängen, wie z.B. mit der Doka-Vierstrangkette 3,20 m.
|
|
Betriebsanleitung "Doka-Vierstrangkette 3,20m" beachten! |
➤ Vierergehänge an den vorderen und hinteren Krananschlagpunkten anschlagen.
Neigungswinkel β: max. 30°
➤ Bühne mit Vierergehänge anheben und mit Leitseilen zum Einsatzort führen.
|

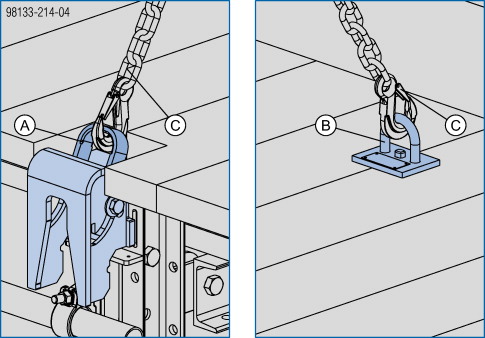

A Sicherungsbügel (rot) |
|
B Umsetzstab 15,0 |
|
C Doka-Vierstrangkette 3,20m |
➤ Bühne einhängen.
➤ Nach dem Einhängen der Bühne am Aufhängekonus ist das Vierergehänge entlastet.
Die roten Sicherungsbügel fallen nach unten in die Ausgangsstellung und sichern dabei die Bühne automatisch gegen Ausheben.
|
|
Gesicherte Stellung = Sicherungsbügel (rot) vollständig im Universal-Aufhängekopf versenkt. |
.
