Längenanpassung durch Ausgleich
|
Frami-Klemmschiene: Zul. Moment: 1,3 kNm |

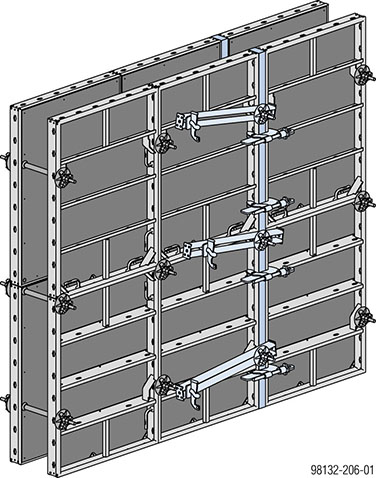

Darstellung mit Framini-Element 1,00m + 1,00m.

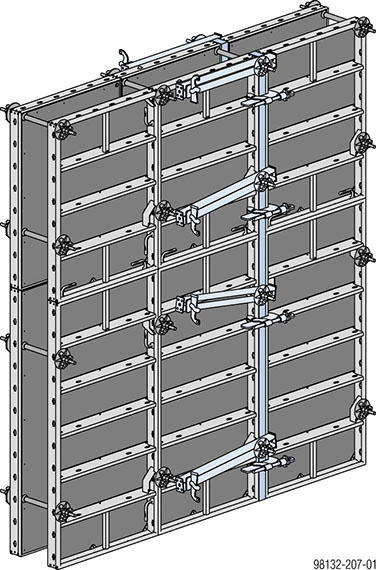

Darstellung mit Framini-Element 1,50m + 1,00m.

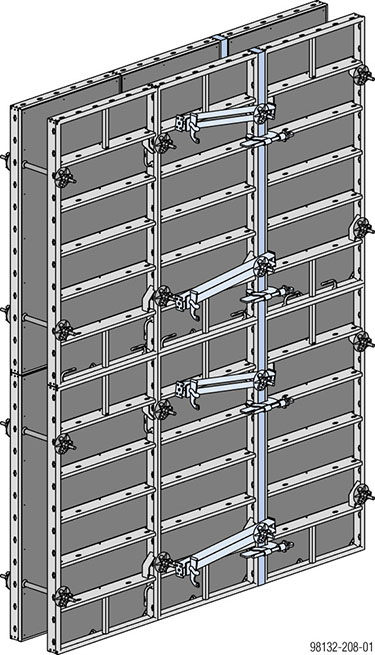

Darstellung mit Framini-Element 1,50m + 1,50m.
|

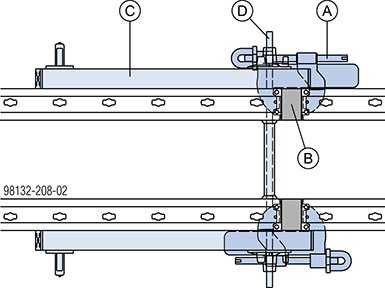

A Framini-Ausgleichsspanner |
|
B Kantholz (bauseits) |
|
C Frami-Klemmschiene (für Ankerauflage) |
|
D Schalungsanker |
.
bis 7,5 cm Ausgleich:
Ankerung im Element mit Klemmschiene
3 bis 5 cm Ausgleich:
Ankerung im Kantholz ohne Klemmschiene
3 bis 10 cm Ausgleich:
Ankerung im Kantholz mit Klemmschiene
.
