Demontage
|
|
WARNUNG ➤ Während der Kranaktivitäten müssen alle Personen einen ausreichenden Sicherheitsabstand zur Umsetzgabel einhalten, um unsichere Situationen zu vermeiden und jegliche Gefahr bzw. Verletzungsgefährdung auszuschließen! |
➤ Krangehänge an der Umsetzgabel anschlagen.
➤ Gabelbolzen D37 von Pos. 2 entfernen.
α ... min. 90°
|
A Gabelbolzen D37 |
|
B Federstecker D6 mit doppeltem Auge |
➤ Gesamte Umsetzgabel mit Kran anheben.
Umsetzgabel schwebt.

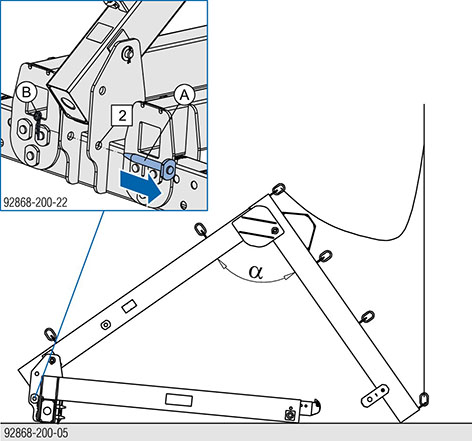

➤ Gabelbolzen D37 aus Pos. 2 in Pos. 1 abstecken und mit Federstecker D6 sichern.
|
A Gabelbolzen D37 |
|
B Federstecker D6 mit doppeltem Auge |
➤ Gabel auf ebenem Boden auflegen.
➤ Auslegerrohr absenken.

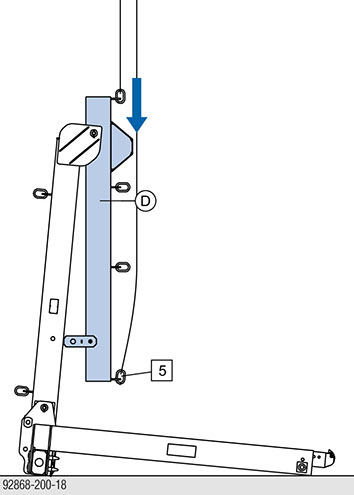

➤ Krangehänge absenken bis Kranhaken des zweiten Stranges Pos. 5 ausgehängt werden kann.
|
D Auslegerrohr |
➤ Gabelbolzen D37 von Pos. 3 entfernen.

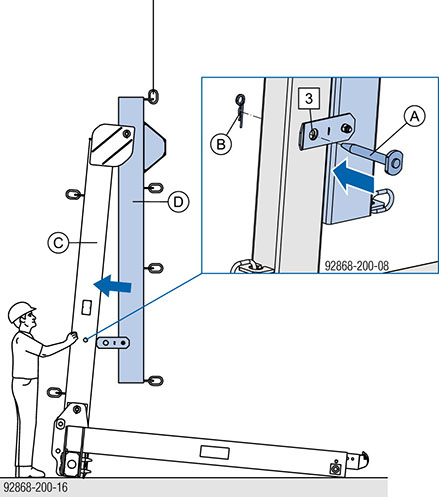

➤ Auslegerrohr mit Ständerrohr verbinden, Gabelbolzen D37 in Pos. 3 wieder abstecken und mit Federstecker D6 sichern.
|
A Gabelbolzen D37 |
|
B Federstecker D6 mit doppeltem Auge |
|
C Ständerrohr |
|
D Auslegerrohr |
.
➤ Gesamte Umsetzgabel leicht anheben, um den Gabelbolzen D37 zu entlasten.

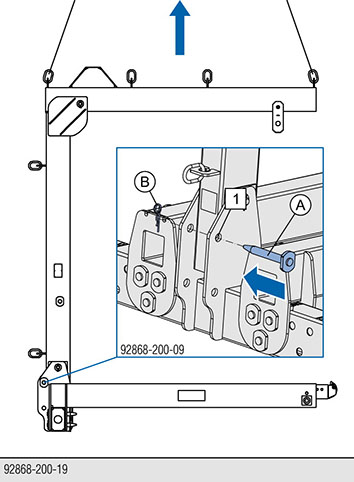

➤ Gabelbolzen D37 von Pos. 1 entfernen.
|
A Gabelbolzen D37 |
|
B Federstecker D6 mit doppeltem Auge |
➤ Gabel auf ebenem Boden auflegen.
|
|

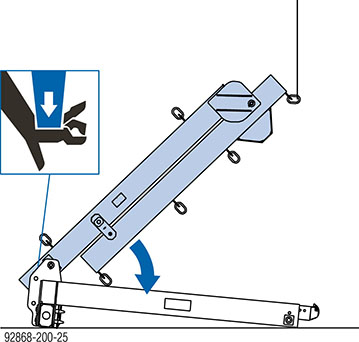

VORSICHT Quetschgefahr! ➤ Auf Hände achten!
|
➤ Ausleger mit Kran niederlegen.

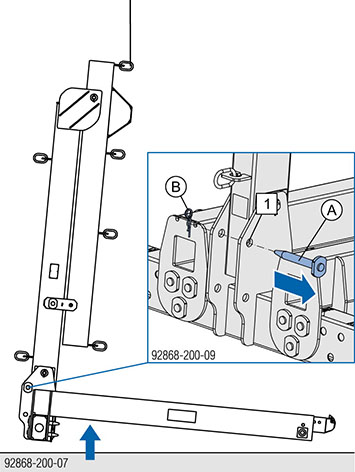

➤ Gabelbolzen D37 für Transportsicherung wieder in Pos. 1 abstecken und mit Federstecker D6 sichern.
➤ Kranhaken lösen.

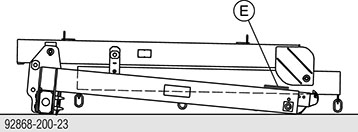

➤ Führungsseile transportsicher bündeln.
|
E Führungsseile d10/5000 mm |
.
