Montage
|
|
HINWEIS ▪ Ausschalzylinder nur bei eingeschalter Framax-Ausschalecke I montieren. ▪ Ausschalzylinder ausschließlich im eingefahrenen Zustand montieren. ▪ Die Montage des Ausschalzylinders auf einer Ausschalecke ohne Bohrung für den Arretierungsbolzen ist nicht zulässig! Bei Ausschalecken ab Baujahr 2005 ist diese Bohrung serienmäßig enthalten.
▪ Um Beschädigungen an Hydraulikschläuchen durch Aufscheuern oder Abklemmen zu verhindern müssen diese am benachbarten Schalungselement fixiert und ordnungsgemäß verlegt werden. ▪ Biegeradien < 10 cm sind nicht zulässig. |
|
|
HINWEIS Adapter im liegenden Zustand demontieren. |
➤ Ausschalzylinder vorsichtig umlegen.

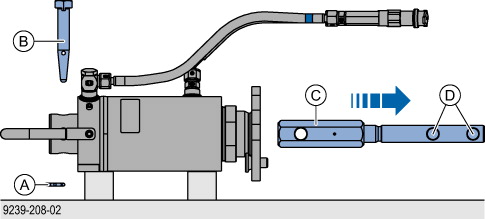

➤ Federvorstecker 5mm und Verbindungsbolzen 10cm entfernen.
➤ Adapter aus dem Zylinder nehmen.
➤ Beide Verbindungsbolzen D17,5 entfernen.
|
A Federvorstecker 5mm |
|
B Verbindungsbolzen 10cm |
|
C Adapter für Framax-Ausschalecke I |
|
D Verbindungsbolzen D17,5 |

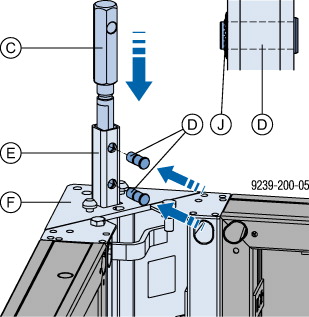

➤ Adapter in die Schubstange der Ausschalecke stecken und mit 2 Verbindungsbolzen D17,5 abbolzen.
|
|
HINWEIS ➤ Die Montage der Tellerfederscheiben sind nur beim Betrieb mit Vollausstattung erforderlich! |
➤ Beide Verbindungsbolzen D17,5 mit Schnorr Tellerfederscheiben sichern.
|
C Adapter für Framax-Ausschalecke I |
|
D Verbindungsbolzen D17,5 |
|
E Schubstange |
|
F Framax-Ausschalecke I |
|
J Schnorr Tellerscheibe K D27,7/D17,3/0,35 |
|
|
HINWEIS Die Montage des Adapters in der Schubstange mit nur einem Verbindungsbolzen D17,5 ist nicht zulässig. |

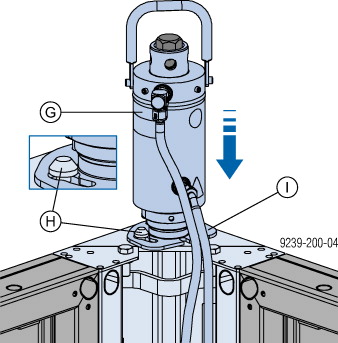

➤ Ausschalzylinder auf die Zentrierung der Ausschalecke aufsetzen.
|
G Framax-Ausschalzylinder I NG2 |
|
H Zentrierung der Ausschalecke |
|
I Montageplatte |
Die Zentriernocken müssen in den Ausnehmungen der Montageplatte sein.

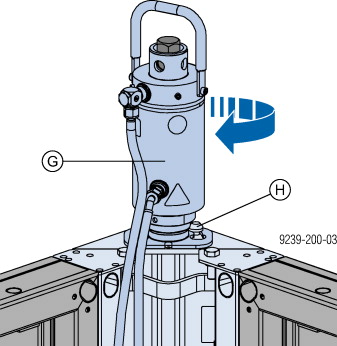

➤ Ausschalzylinder bis zum Anschlag nach rechts drehen.
|
G Framax-Ausschalzylinder I NG2 |
|
H Zentrierung der Ausschalecke |
➤ Arretierungsbolzen in die Bohrung der Ausschalecke drücken.
|
J Arretierungsbolzen |
Hinweis:
Der Arretierungsbolzen dient als Verdrehsicherung des Ausschalzylinders.
|
|
VORSICHT Quetschgefahr! ➤ Keine Körperteile oder Gegenstände zwischen Hydraulikzylinder und Montageplatte. |
➤ Adapter bis auf die Höhe der Bohrung des Ausschalzylinders drehen.
|
|
Durch Ein- oder Ausdrehen der Sechskantmutter SW41 des Adapters lässt sich der Verbindungsbolzen 10cm leichter im Ausschalzylinder abbolzen. Schlüsselweite: 41mm |

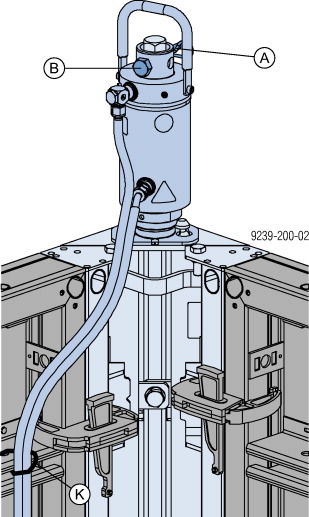

➤ Verbindungsbolzen 10cm in den Ausschalzylinder und in den Adapter stecken und mit Federvorstecker 5mm sichern.
|
A Federvorstecker 5mm |
|
B Verbindungsbolzen 10cm |
|
K Fixierung |
➤ Beide Hydraulikschläuche am benachbarten Schalungselement fixieren und ordnungsgemäß verlegen.
➤ Installation der Hydraulik.
➤ Inbetriebnahme.
.
