HINWEIS

In der Ecke sind mindestens zwei Abstützböcke Variabel erforderlich und als Ankerriegel ist mindestens ein Mehrzweckriegel WU12 Top50 einzusetzen!

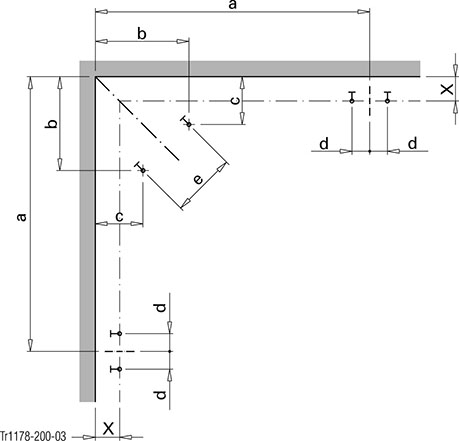

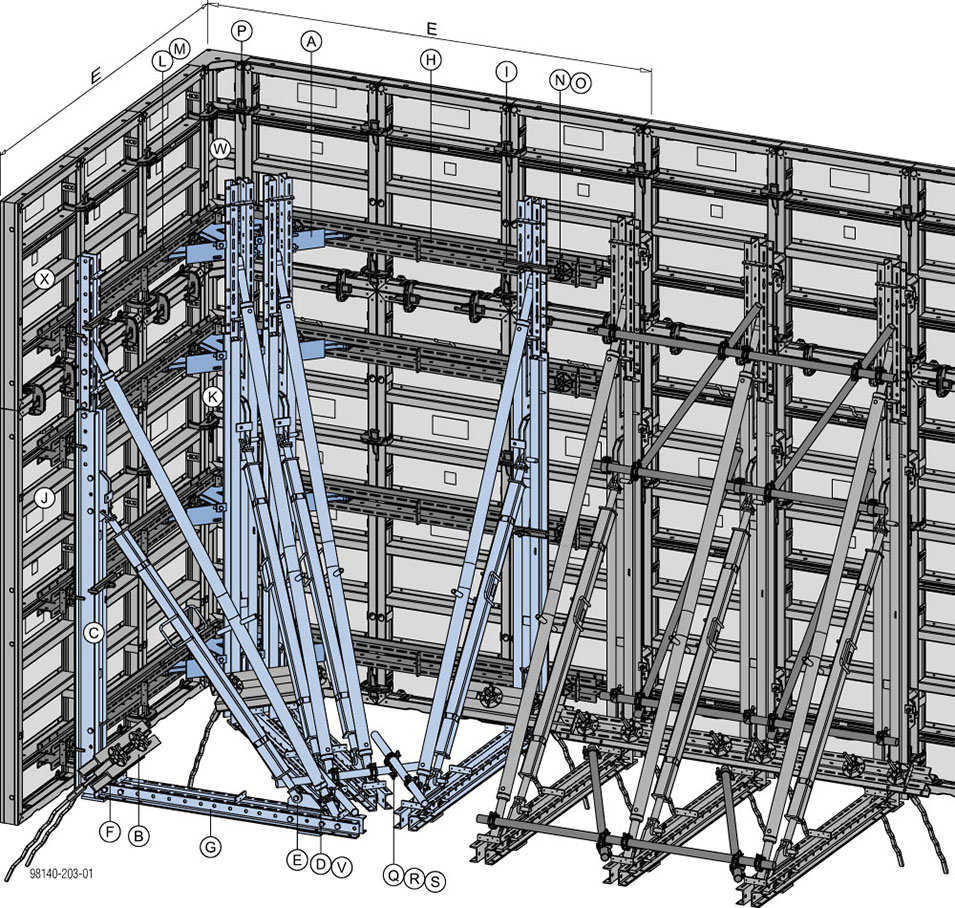

Abstützbock an der Ecklasche

2,50 m

beiden äußeren Abstützböcke

0,80 m

Zul. Frischbetondruck

Betonierhöhe H [m]

Ankerkraft Z_k [kN]

50 kN/m²

3,15

190

3,30

205

35 kN/m²

3,60

165

3,75

175

3,90

185

4,05

194

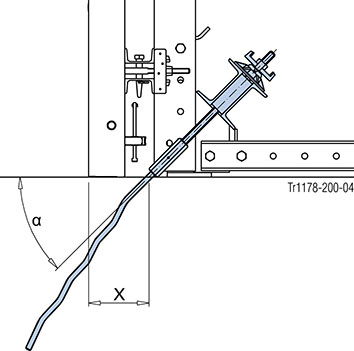

HINWEIS

Die Ankerkraft Z_k wirkt auf einen Anker!

Schalungshöhe

2,70 m

4,05 m

 (A)

Ecklasche Abstützbock

3

4

 (B)

Ankerriegel 0,70m

3

3

 (C)

Abstützbockriegel WU14

4

4

 (D)

Spindelstrebe 12 3,00m

4

4

 (E)

Stützschuh

4

4

 (F)

Zuglasche

4

4

 (G)

Mehrzweckriegel WS10 Top50 1,75m

4

4

 (H)

Mehrzweckriegel WS10 Top50 2,50m

6

8

 (I)

Riegelhalter 9-15cm

4

4

 (J)

Framax Xlife-Element 0,90x2,70m

6

6

 (K)

Framax Xlife-Innenecke 2,70m

1

1

 (L)

Verbindungsbolzen 10cm

28

48

 (M)

Federvorstecker 5mm

28

48

 (N)

Framax-Universalverbinder 10-16cm

12

16

 (O)

Superplatte 15,0

12

16

 (P)

Framax-Schnellspanner RU

14

40

 (Q)

Gerüstrohr 48mm 1,00m

3

3

 (R)

Drehkupplung 48mm

4

4

 (S)

Normalkupplung 48mm

2

2

 (T)

Elementverbinder FF20/50 Z

—

4

 (U)

Mehrzweckriegel WS10 Top50 1,00m

—

4

 (V)

Spindelstrebe T7 305/355cm

—

4

 (W)

Framax Xlife-Innenecke 1,35m

—

1

Gesamtgewicht [kg] - gerundet

2190

3130
