RECOMMANDATION

Dans l'angle, il faut employer au moins deux fermes d'appui variable et comme filière d'ancrage, il faut emploter au moins une filière multi-fonctions WU12 Top50 !

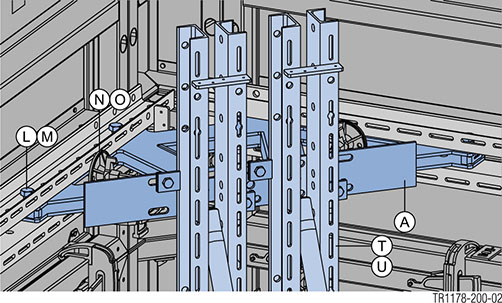

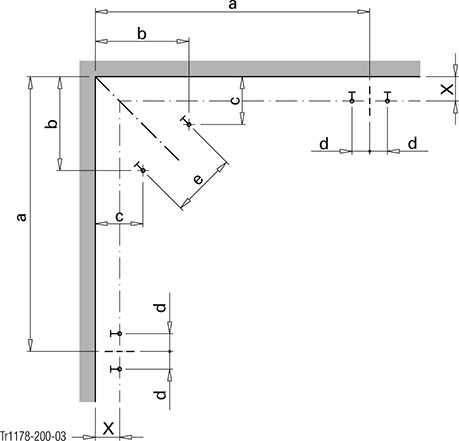

Ferme d’appui sur l’éclisse d’angle

2,50 m

Deux fermes d’appui extérieures

0,80 m

Pression de bétonnage adm.

Hauteur de béton­nageH [m]

Effort sur l'ancrage Z_k [kN]

50 kN/m²

3,15

190

3,30

205

35 kN/m²

3,60

165

3,75

175

3,90

185

4,05

194

RECOMMANDATION

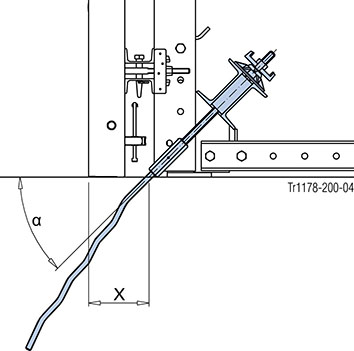

La force d’ancrage Z_k s’applique à un ancrage !

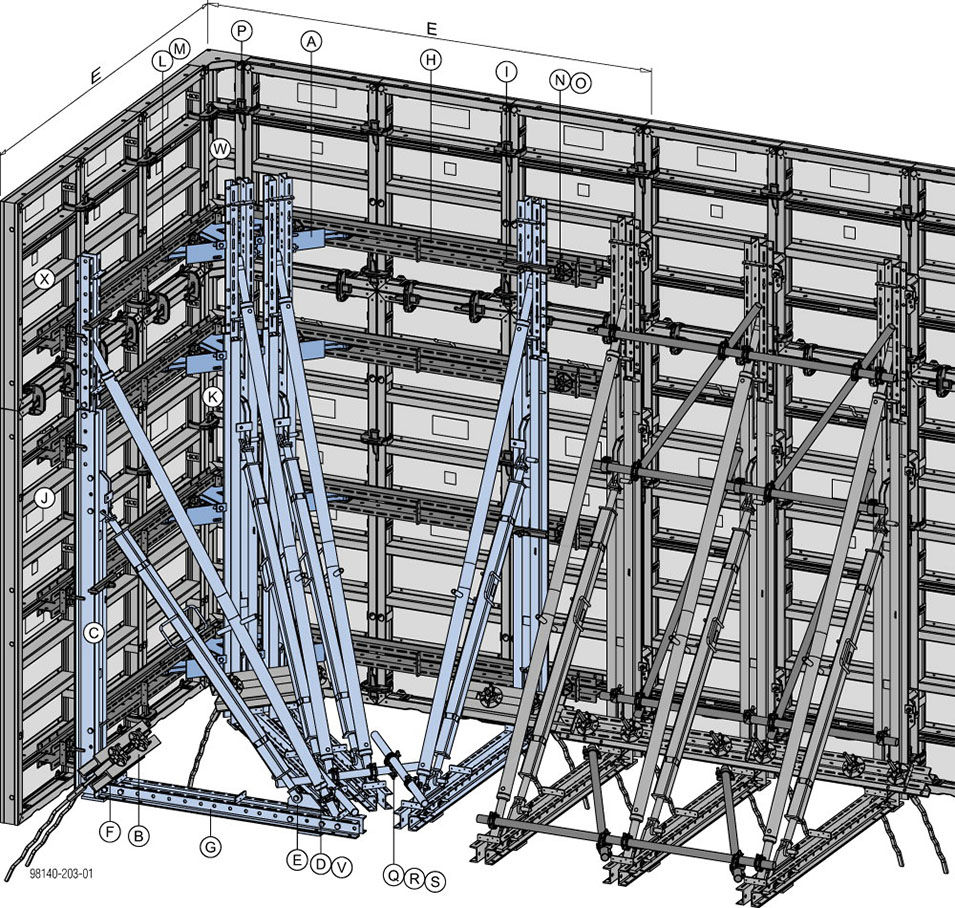

Hauteur de coffrage

2,70 m

4,05 m

 (A)

Éclisse d'angle ferme d'appui

3

4

 (B)

Filière d'ancrage 0,70m

3

3

 (C)

Filière WU14 pour ferme d'appui

4

4

 (D)

Vérin réglable 12 3,00m

4

4

 (E)

Sabot d'amarrage

4

4

 (F)

Équerre de traction

4

4

 (G)

Filière multi-fonctions WS10 Top50 1,75m

4

4

 (H)

Filière multi-fonctions WS10 Top50 2,50m

6

8

 (I)

Griffe d'assemblage 9-15cm

4

4

 (J)

Panneau Framax Xlife 0,90x2,70m

6

6

 (K)

Angle intérieur Framax Xlife 2,70m

1

1

 (L)

Goujon d'assemblage 10cm

28

48

 (M)

Épingle de sécurité 5mm

28

48

 (N)

Boulon d'assemblage universel Framax 10-16cm

12

16

 (O)

Plaque super 15,0

12

16

 (P)

Serrage rapide Framax RU

14

40

 (Q)

Tube d'échafaudage 48mm 1,00m

3

3

 (R)

Raccord orientable 48mm

4

4

 (S)

Raccord normal 48mm

2

2

 (T)

Éclisse de panneaux FF20/50 Z

—

4

 (U)

Filière multi-fonctions WS10 Top50 1,00m

—

4

 (V)

Vérin réglable T7 305/355cm

—

4

 (W)

Angle intérieur Framax Xlife 1,35m

—

1

Poids total [kg] - arrondi

2190

3130
