AVVISO

In prossimità degli angoli sono necessari minimo 2 puntellazioni variabili e come corrente ancorante è necessario come minimo un corrente multiuso WU12 Top50!

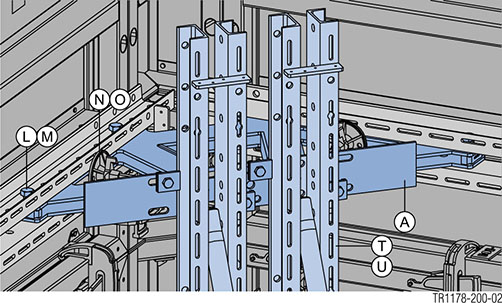

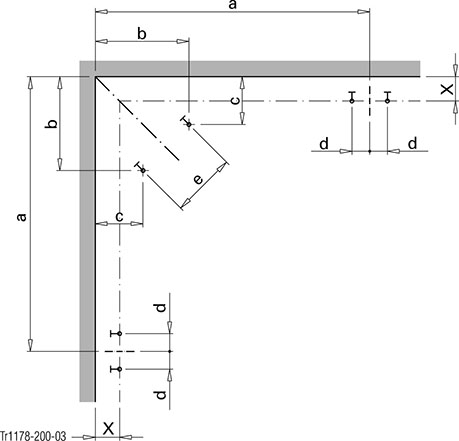

Puntellazione nel listello angolare

2,50 m

Entrambe le puntellazioni esterne

0,80 m

Pressione del calce­struzzo fresco consentita

Altezza di getto H [m]

Forza di ancorag­gio Z_k [kN]

50 kN/m²

3,15

190

3,30

205

35 kN/m²

3,60

165

3,75

175

3,90

185

4,05

194

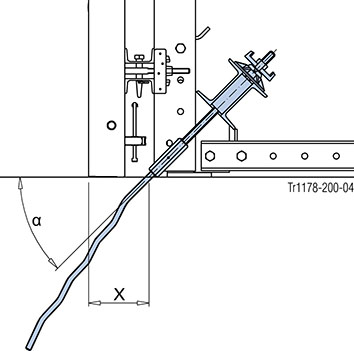

AVVISO

La forza di ancoraggio Z_k agisce su un ancoraggio!

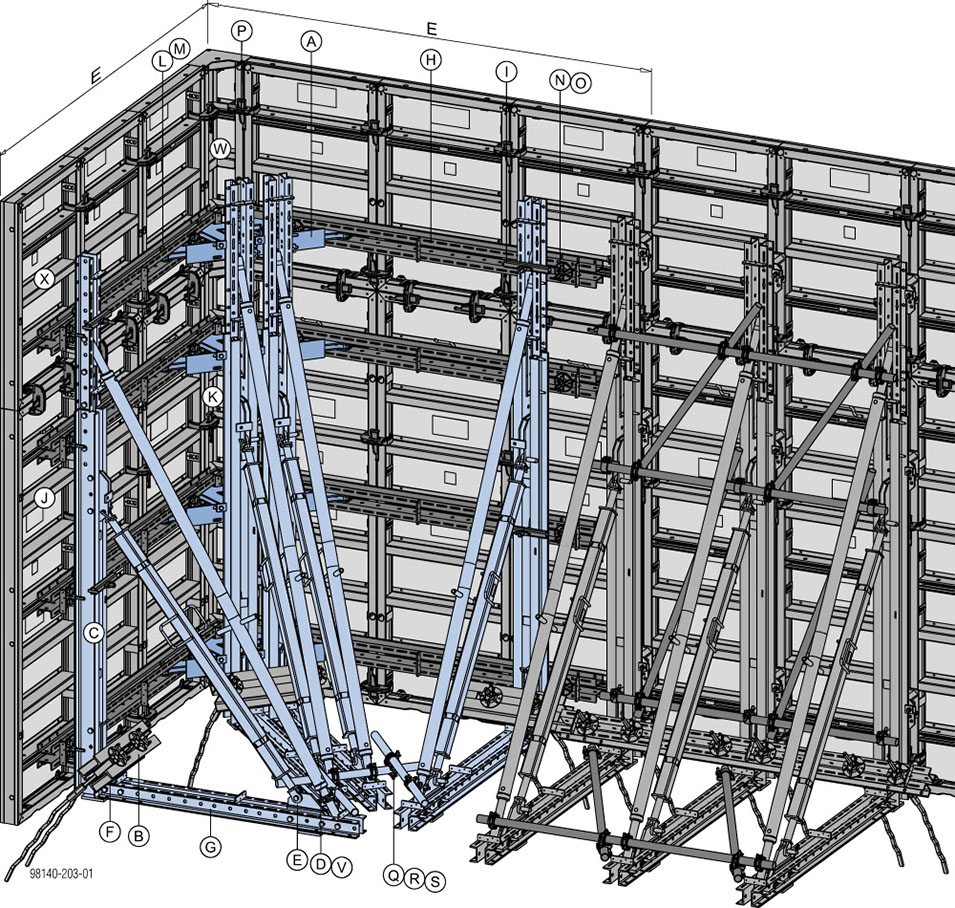

Altezza cassaforma

2,70 m

4,05 m

 (A)

Listello angolare per puntellazione

3

4

 (B)

Corrente ancorante 0,70m

3

3

 (C)

Corrente per puntellazione WU14

4

4

 (D)

Puntello telescopico 12 3,00m

4

4

 (E)

Scarpetta d'appoggio

4

4

 (F)

Listello di raccordo

4

4

 (G)

Corrente multiuso WS10 Top50 1,75m

4

4

 (H)

Corrente multiuso WS10 Top50 2,50m

6

8

 (I)

Morsetto bloccaggio corrente 9-15cm

4

4

 (J)

Elemento a telaio Framax Xlife 0,90x2,70 m

6

6

 (K)

Angolo interno Framax Xlife 2,70m

1

1

 (L)

Chiodo di giunzione 10cm

28

48

 (M)

Spina di sicurezza 5mm

28

48

 (N)

Tirante universale Framax 10-16cm

12

16

 (O)

Piastra super 15,0

12

16

 (P)

Morsetto rapido Framax RU

14

40

 (Q)

Tubo di ponteggio 48mm 1,00m

3

3

 (R)

Giunto orientabile 48mm

4

4

 (S)

Giunto ortogonale 48 mm

2

2

 (T)

Elemento di collegamento FF20/50 Z

—

4

 (U)

Corrente multiuso WS10 Top50 1,00m

—

4

 (V)

Puntello telescopico T7 305/355cm

—

4

 (W)

Angolo interno Framax Xlife 1,35m

—

1

Peso complessivo [kg] - arrotondato

2190

3130
