MENȚIUNE

În colţ sunt necesare cel puţin două ferme de sprijin Variabile, iar ca bară de ancorare trebuie utilizată cel puţin o riglă multifuncţională WU12 Top50!

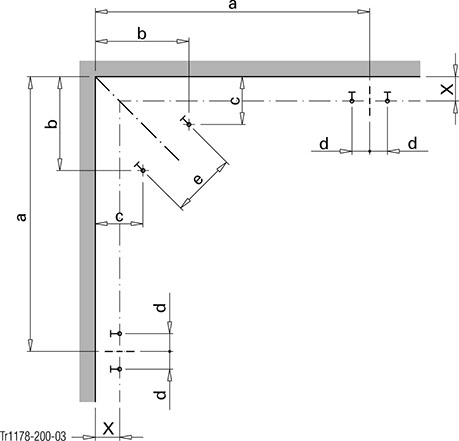

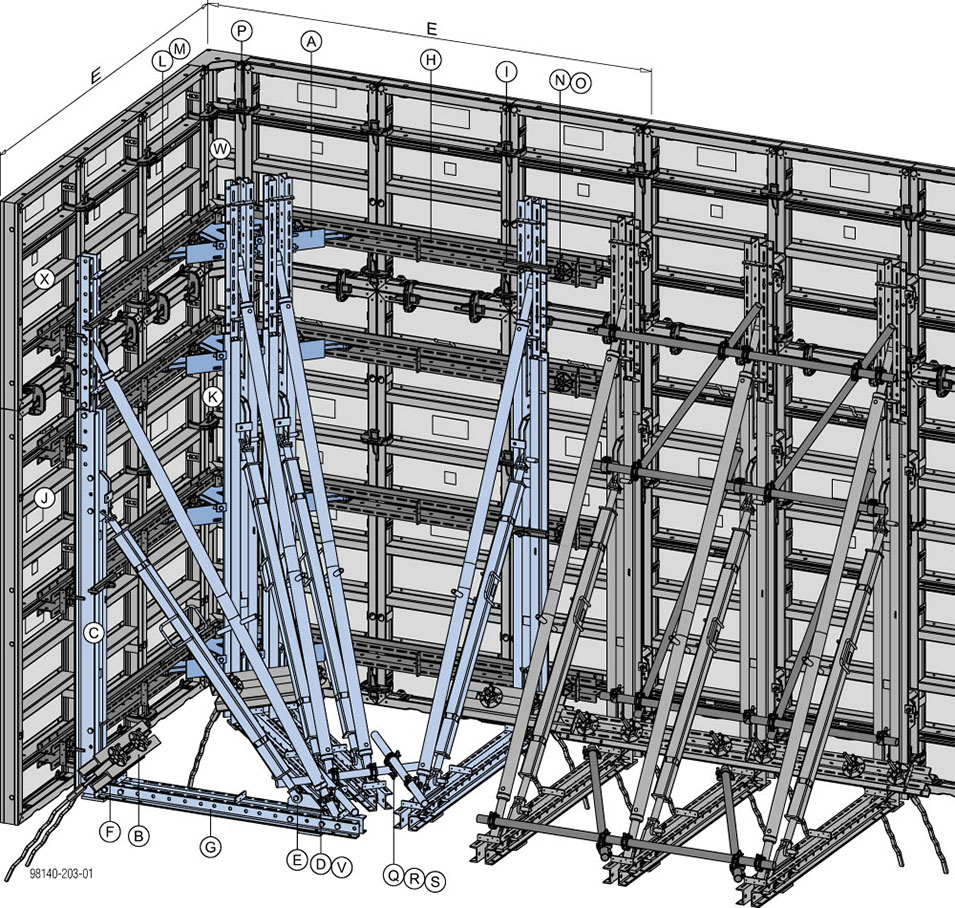

Fermă de sprijinire la colţar

2,50 m

Ambele ferme de sprijinire exterioare

0,80 m

Presiunea admisibilă a betonului proaspăt

Înălţimea de beto­nare H [m]

Forţa de ancorare Z_k [kN]

50 kN/m²

3,15

190

3,30

205

35 kN/m²

3,60

165

3,75

175

3,90

185

4,05

194

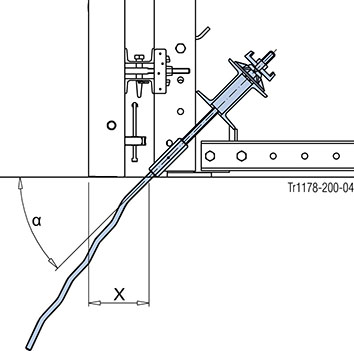

MENȚIUNE

Forţa de ancorare Z_k acţionează asupra unei ancore!

Înălţime de cofrare

2,70 m

4,05 m

 (A)

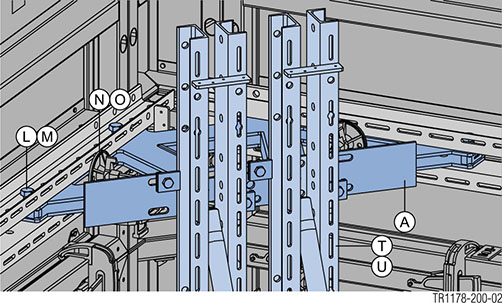

Eclisă colţar p. fermă sprijinire

3

4

 (B)

Bară ancorare 0,70m

3

3

 (C)

Riglă fermă sprijinire WU14

4

4

 (D)

Tijă reglabilă 12 3,00m

4

4

 (E)

Sabot popi

4

4

 (F)

Eclisă de tracţiune

4

4

 (G)

Riglă multifuncţională WS10 Top50 1,75m

4

4

 (H)

Riglă multifuncţională WS10 Top50 2,50m

6

8

 (I)

Riglă asamblare 9-15cm

4

4

 (J)

Panou Framax Xlife 0,90x2,70m

6

6

 (K)

Colţul interior Framax Xlife 2,70m

1

1

 (L)

Bolţuri de legătură 10cm

28

48

 (M)

Arc de siguranţă 5mm

28

48

 (N)

Bulon universal asamblare Framax 10-16cm

12

16

 (O)

Placă Super 15,0

12

16

 (P)

Cleşte rapid RU Framax

14

40

 (Q)

Ţeavă eşafodaj 48mm 1,00m

3

3

 (R)

Element de cuplare orientabil 48mm

4

4

 (S)

Racord normal 48mm

2

2

 (T)

Eclisă panou FF20/50 Z

—

4

 (U)

Riglă multifuncţională WS10 Top50 1,00m

—

4

 (V)

Tijă reglabilă T7 305/355cm

—

4

 (W)

Colţul interior Framax Xlife 1,35m

—

1

Greutate totală [kg] - rotunjită

2190

3130
