INFORMATION

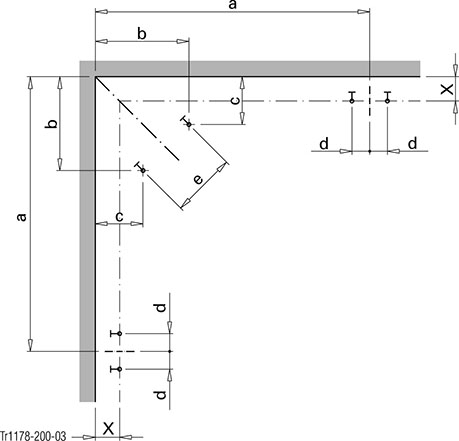

I hörnet krävs minst två motgjutningsbockar Variabel och som ankarregel ska minst en Uni stålbalk WU12 Top50 användas!

Motgjutningsbock vid hörnbalken

2,50 m

Båda yttre motgjutningsbockar

0,80 m

Tillåtet formtryck

Hjuthöjd H [m]

Förankringskraft Z_k [kN]

50 kN/m²

3,15

190

3,30

205

35 kN/m²

3,60

165

3,75

175

3,90

185

4,05

194

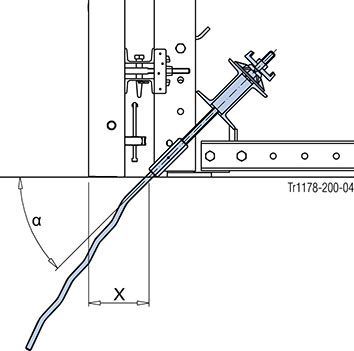

INFORMATION

Staglasten Z_k påverkar ett stag!

Formhöjd

2,70 m

4,05 m

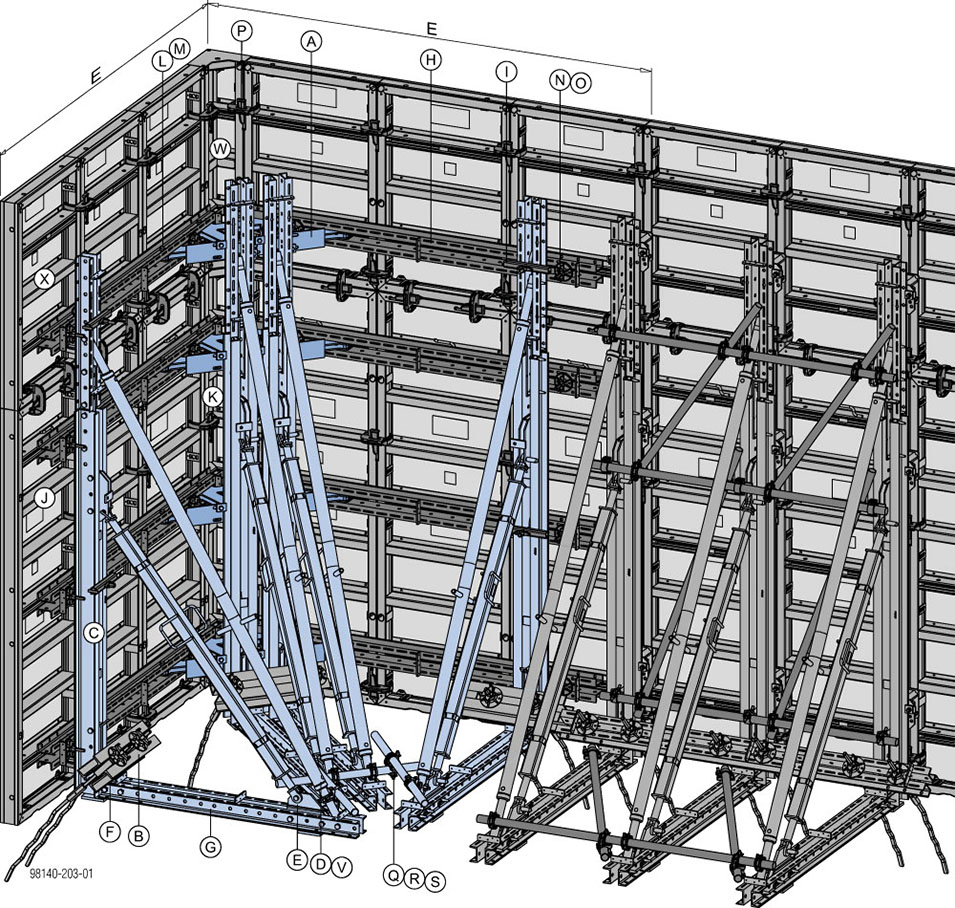

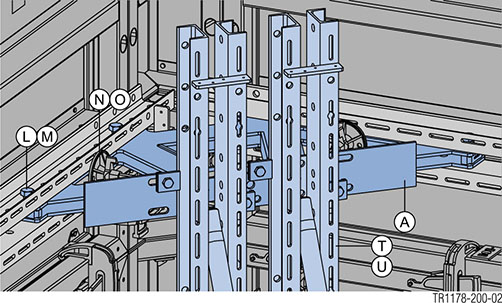

 (A)

Hörnbalk motgjutningsbock

3

4

 (B)

Förankringsbalk 0,70m

3

3

 (C)

Motgjutningsbalk WU14

4

4

 (D)

Stödben 12 3,00m

4

4

 (E)

Stämpsko

4

4

 (F)

Dragsko

4

4

 (G)

Uni stålbalk WS10 Top50 1,75m

4

4

 (H)

Uni stålbalk WS10 Top50 2,50m

6

8

 (I)

Balkhållare 9-15cm

4

4

 (J)

Framax Xlife ramlucka 0,90x2,70m

6

6

 (K)

Framax Xlife innerhörn 2,70m

1

1

 (L)

Förbindningsbult 10cm

28

48

 (M)

Fjädersprint 5mm

28

48

 (N)

Framax universal T-bult 10-16cm

12

16

 (O)

Tallriksmutter 15,0

12

16

 (P)

Framax spänntving RU

14

40

 (Q)

Ställningsrör 48mm 1,00m

3

3

 (R)

Koppling KV 48mm

4

4

 (S)

Koppling KF 48mm

2

2

 (T)

Elementskarvplåt FF20/50 Z

—

4

 (U)

Uni stålbalk WS10 Top50 1,00m

—

4

 (V)

Stödben T7 305/355cm

—

4

 (W)

Framax Xlife innerhörn 1,35m

—

1

Totalvikt [kg] - avrundad

2190

3130
