Aufbau- und Verwendungsanleitung
|
|
VORSICHT Ersetzt nicht die erforderliche Aussteifung für Traggerüste. ➤ Nur als Aufstellhilfe verwenden! |
Mögliche Klemmbereiche der Stützbeine:
|
Stützbein |
top |
1,20m |
||
|---|---|---|---|---|
|
Doka-Deckenstütze |
Ständerrohr |
Einschubrohr |
Ständerrohr |
Einschubrohr |
|
Eurex 20 eco 250 |
✔ |
— |
— |
— |
|
Eurex 20 eco 300 |
✔ |
— |
— |
— |
|
Eurex 20 eco 350 |
✔ |
— |
— |
— |
|
Eurex 20 eco 400 |
✔ |
✔ |
✔ |
— |
|
Eurex 20 eco 450 |
✔ |
✔ |
✔ |
— |
|
Eurex 20 eco 550 |
— |
✔ |
✔ |
✔ |
|
|
|
|
|
|
|
Eurex 30 eco 250 |
✔ |
— |
— |
— |
|
Eurex 30 eco 300 |
✔ |
— |
— |
— |
|
Eurex 30 eco 350 |
✔ |
✔ |
✔ |
— |
|
Eurex 30 eco 400 |
✔ |
✔ |
✔ |
✔ |
|
Eurex 30 eco 450 |
— |
✔ |
✔ |
✔ |
|
Eurex 30 eco 550 |
— |
✔ |
✔ |
✔ |
Der Aufbau gilt für freistehende Stützen. Bei Verwendung der Stütze im System sind die jeweiligen Anwenderinformationen zu beachten.

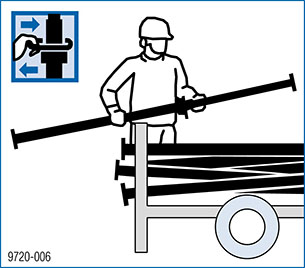

➤ Deckenstützen mit den Absteckbügeln in der Höhe grob einstellen.
Die Nummerierung der Abstecklöcher erleichtert die Höheneinstellung.
➤ Stützbein stellen.

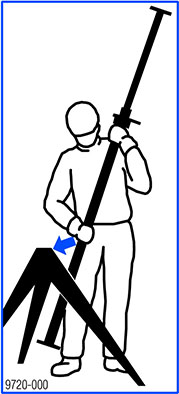

➤ Deckenstütze in Stützbein stellen und mit Klemmhebel fixieren.
Die korrekte Fixierung ist vor dem Betreten der Schalung nochmals zu überprüfen.

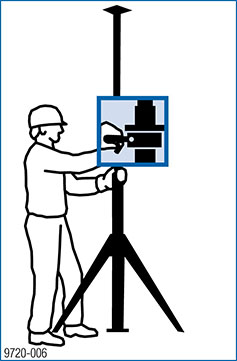

➤ Feinjustierung an der Einstellmutter der stehenden Stütze vornehmen.
|
|
▪ Beim Aufstellen der Deckenstütze sicherstellen, dass der Absteckbügel vollständig in der Deckenstütze eingeschoben ist. ▪ Einstellmutter auf Kontakt gegen den Absteckbügel drehen.
|
.
