Wandschalung
Aufbau- und Verwendungsanleitung
Dargestellter Ablauf basiert auf einer geraden Wand - grundsätzlich sollte in der Ecke mit dem Einschalen begonnen werden.
.
Elementtransport
➤ Elementstapel und Mehrweggebinde vom LKW abladen (siehe Kapitel "Transportieren, Stapeln und Lagern").
.
Einschalen

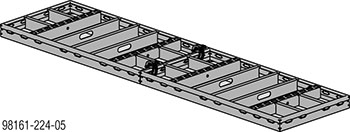

➤ Elementverbände auf einem Richtboden liegend vormontieren (siehe Kapitel "Elementverbindung").
➤ Schalungsplatte mit Betontrennmittel einsprühen (siehe Kapitel "Reinigung und Pflege").
|
|
WARNUNG ➤ DokaXlight-Elemente müssen in jedem Arbeitszustand standsicher abgestellt sein! |

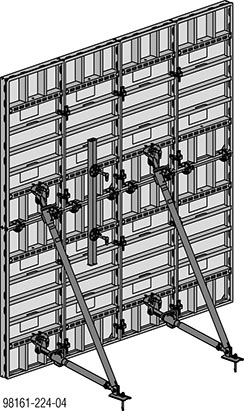

➤ Elemente mit Justierstützen bzw. Elementstützen am Boden fixieren (siehe Kapitel "Abstell- und Einrichthilfen").
Dadurch werden die Elemente gegen Umfallen gesichert.
|
|
HINWEIS Keinen Vorschlaghammer zum Einrichten der Elemente verwenden! Profile der Elemente werden dadurch beschädigt. ➤ Nur Richtwerkzeug verwenden, welches keine Beschädigungen verursacht. |

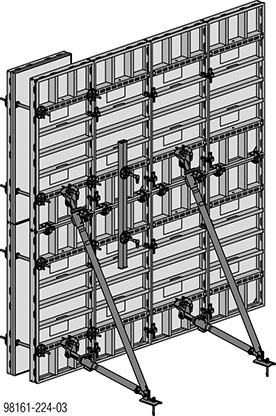

➤ Weitere Elemente aneinander reihen, untereinander verbinden (siehe Kapitel "Elementverbindung") und mit Justierstützen bzw. Elementstützen am Boden fixieren.
Der Elementverband kann nun exakt eingerichtet werden.
.
Gegenschalung stellen
Nach dem Einbau der Bewehrung kann die Schalung geschlossen werden.
➤ Schalungsplatte der Gegenschalung mit Betontrennmittel einsprühen.

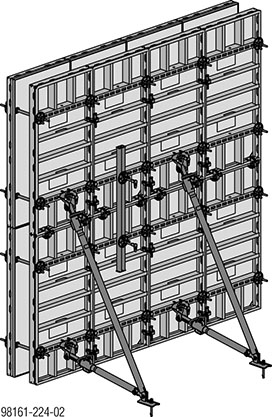

➤ Erstes Element der Gegenschalung stellen.
➤ Anker einbauen (siehe Kapitel "Ankersystem").
Damit ist auch die Gegenschalung gegen Umfallen gesichert.
➤ Auf diese Weise weitere Elemente aneinander reihen, untereinander verbinden und ankern.
.

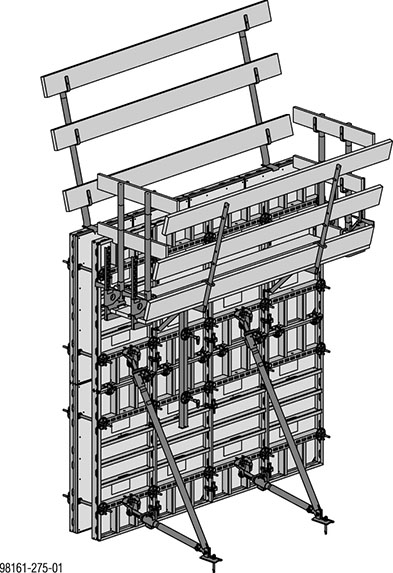

Betoniergerüst montieren
➤ Betoniergerüst montieren und eventuell stirnseitigen Seitenschutz anbringen (siehe Kapitel "Betoniergerüst mit Einzelkonsolen").
|
|
HINWEIS Elementverbände ohne Gegenschalung, mit Betoniergerüst und Justierstützen 260 sind am Boden gegen Verrutschen zu sichern. |
.
Aufstiegshilfen und Arbeitsgerüste
Podesttreppe 0,97m
▪ Fahr- und klappbare Podesttreppe aus Leichtmetall
▪ Arbeitshöhe bis 3,00 m
(max. Standhöhe 0,97 m)
▪ Treppenbreite: 1,20 m
|
Max. Tragfähigkeit: 150 kg |
|
|
Länderspezifische Vorschriften beachten! |
.

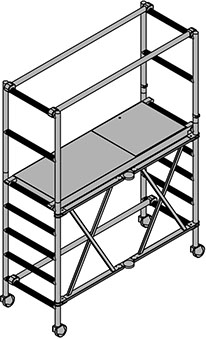

Mobilgerüst DF
▪ Klappbares Rollgerüst aus Leichtmetall
▪ Variable Arbeitshöhe bis 3,50 m
(max. Plattformhöhe: 1,50 m)
▪ Gerüstbreite: 0,75 m
|
|
Anwenderinformation beachten! |
.

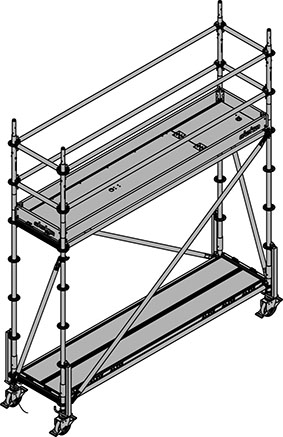

Arbeitsgerüst Modul
▪ Fahrbares Arbeitsgerüst
▪ Variable Arbeitshöhe bis 3,50 m
▪ Gerüstbreite: 0,73 m
▪ Gerüstlänge: 2,07 m
Erforderliches Ballastgewicht
|
Standhöhe |
Ballastgewicht |
|---|---|
|
1,41 m |
40 kg |
|
1,91 m |
100 kg |
|
|
Anwenderinformation beachten! |
.
Betonieren
|
Zul. Frischbetondruck: Siehe Kapitel "Zulässiger Frischbetondruck". |
Folgende Richtlinien beachten:
▪ Bemessungshilfe "Doka-Schalungstechnik", Kapitel "Frischbetondruck auf lotrechte Schalungen DIN 18218"
▪ DIN 4235 Teil 2 - "Verdichten von Beton durch Rütteln"
|
|
HINWEIS ➤ Steiggeschwindigkeit beim Betonieren einhalten. |
➤ Beton einbringen.
➤ Rüttler zeitlich und örtlich abgestimmt maßvoll einsetzen.
.
Ausschalen
|
|
HINWEIS ➤ Ausschalfristen einhalten. |
➤ Beginnend mit der Gegenschalung werden die Elemente einzeln abgebaut - Betoniergerüst demontieren, Anker ausbauen und Verbindungsmittel zu Nachbarelement lösen.
➤ Element wegheben und Schalungsplatte von Betonresten reinigen (siehe Kapitel "Reinigung und Pflege").
.
