Coffrage de voiles
Instructions de montage et d’utilisation
DokaXlight comme coffrage manuportable
Le déroulement des opérations représenté ici se base sur un mur droit – il faut en principe commencer le coffrage dans le coin.
.
Transport des panneaux
➤ Décharger du camion la pile de panneaux et les accessoires de transport (voir le chapitre « Transport, gerbage et stockage »).
.
Coffrage

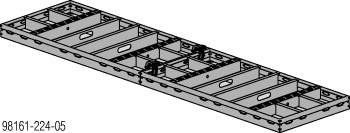

➤ Assembler les banches au sol sur la zone de montage (voir chapitre « Assemblage des panneaux »).
➤ Vaporiser le panneau avec l'agent de démoulage (voir le chapitre « Nettoyage et entretien »).
|
|
AVERTISSEMENT ➤ Les panneaux DokaXlight doivent être stabilisés contre tout basculement quelque soit l'étappe de leur utilisation. |

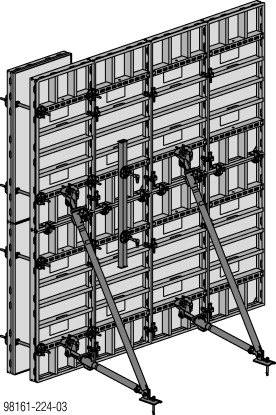

➤ Fixer les panneaux au sol, à l’aide de bracons principaux ou d’étançons de banche (voir le chapitre « Contreventement »).
Cela permet de sécuriser les panneaux/banches pour éviter les accidents.
|
|
RECOMMANDATION Ne pas donner de coup de masse pour ajuster les panneaux ! Cela endommagerait les profilés des panneaux. ➤ Utiliser uniquement des outils de réglage qui ne risquent pas d’endommager les panneaux. |

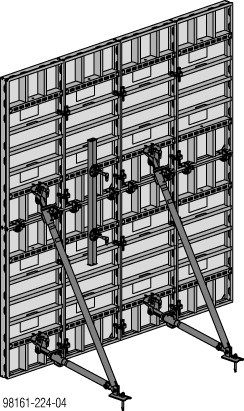

➤ Procéder de cette façon pour installer les autres panneaux, assurer des liaisons solides (voir le chapitre « Assemblage des panneaux ») et fixer les banches au sol, à l’aide de bracons principaux ou d’étançons de banche.
La banche doit alors pouvoir s’ajuster exactement.
.
Positionner le coffrage face opposée
Une fois le ferraillage installé, le coffrage peut être refermé.
➤ Vaporiser le panneau du coffrage opposé avec l'agent de décoffrage.

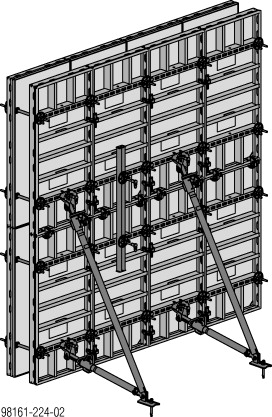

➤ Positionner le premier panneau du coffrage opposé.
➤ Installer les ancrages (voir chapitre « Système d'ancrage ».
Cela permet de sécuriser également le coffrage opposé pour éviter le basculement de celui-ci.
➤ Ajouter les autres panneaux, les connecter entre eux et les ancrer.
.
Monter la passerelle de bétonnage

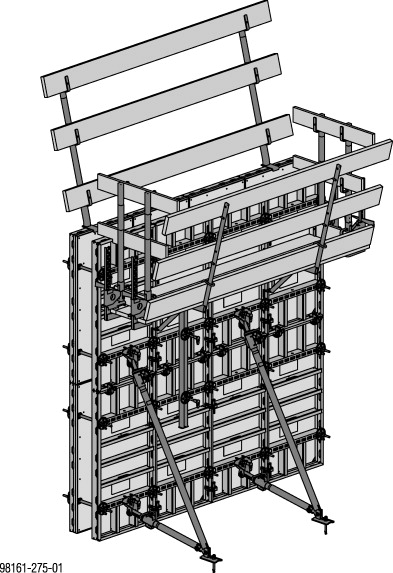

➤ Monter la passerelle de bétonnage et placer si nécessaire une protection latérale (voir le chapitre « Passerelle de bétonnage avec des consoles individuelles ».
|
|
RECOMMANDATION Les banches avec passerelles de bétonnage, bracon principal 260, et sans coffrage opposé sont a sécuriser au sol contre tout risque de glissement. |
.
Accès et plate-formes de travail
Escabeau pliant 0,97m
▪ Escabeau roulant et repliable en métal léger
▪ Hauteur de travail variable jusqu’à 3,00 m
(hauteur max. 0,97 m)
▪ Largeur de l'escabeau : 1,20 m
|
Capacité de charge max. : 150 kg |
|
|
Veiller à respecter les prescriptions spécifiques à chaque région et chaque pays ! |
.

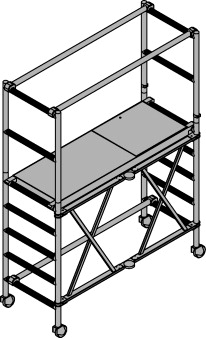

Échafaudage mobile DF
▪ échafaudage roulant repliable en métal léger
▪ hauteur de travail variable jusqu’à 3,50 m
(hauteur maxi. de la plate-forme : 1,50 m)
▪ largeur de l’échafaudage : 0,75 m
|
|
Respecter les consignes de l’information à l’attention de l’utilisateur ! |
.

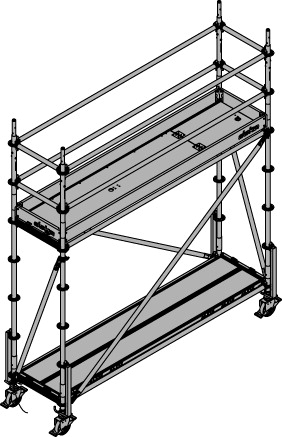

Echafaudage Modul
▪ Plate-forme de travail roulante
▪ Hauteur de travail variable jusqu’à 3,50 m
▪ largeur de l’échafaudage : 0,73 m
▪ longueur de l’échafaudage : 2,07 m
Lest requis
|
Hauteur |
Lest |
|---|---|
|
1,41 m |
40 kg |
|
1,91 m |
100 kg |
|
|
Respecter les consignes de l’information à l’attention de l’utilisateur ! |
.
Bétonnage
|
Pression de bétonnage adm. : Voir le chapitre « Pression de bétonnage admissible ». |
Veiller à respecter les directives suivantes :
▪ Manuel de calcul « Technique de coffrage Doka », chapitre « Pression de béton sur les coffrages verticaux DIN 18218 »
▪ DIN 4235 partie 2 « Compactage du béton par vibration »
|
|
RECOMMANDATION ➤ Respecter la vitesse de bétonnage. |
➤ Couler le béton.
➤ Vibrer le béton en respectant la durée et la localisation adéquates.
.
Décoffrage
|
|
RECOMMANDATION ➤ Respecter les temps de décoffrage. |
➤ Les banches sont démontées individuellement, en commençant par le coffrage opposé - démonter la passerelle de bétonnage, puis détacher les ancrages et les pièces d’assemblage avec les coffrages contigus.
➤ Soulever le panneau et retirer les résidus de béton sur le panneau de coffrage (voir le chapitre « Nettoyage et entretien »).
.
