Cassaforma per pareti
Istruzioni di montaggio e d'uso
La procedura rappresentata riguarda una parete diritta – in generale si dovrebbe iniziare la casseratura dall’angolo.
.
Trasporto degli elementi:
➤ Scarico dal camion di pile di elementi e contenitori multiuso (vedere capitolo "Trasporto e stoccaggio").
.
Casseratura

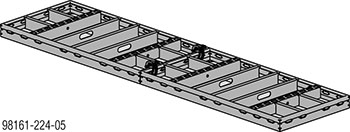

➤ Premontare le unità poste con la faccia verso il basso su un piano di lavoro orizzontale (vedere capitolo "Collegamento degli elementi").
➤ Spruzzare il disarmante sul pannello (vedere capitolo "Pulitura e manutenzione").
|
|
AVVERTENZA ➤ Gli elementi DokaXlight devono essere posati stabilmente in ogni condizione di lavoro! |
➤ Fissare a terra l’elemento con i puntelli di piombatura o puntellazioni di sostegno (vedere capitolo “Dispositivi di fissaggio e regolazione").
In questo modo gli elementi vengono protetti contro il ribaltamento.
|
|
AVVISO Non impiegare mazze per la piombatura e l'allineamento degli elementi! Si danneggerebbero i profili degli elementi. ➤ Utilizzare soltanto utensili di montaggio che non provocano danneggiamenti. |

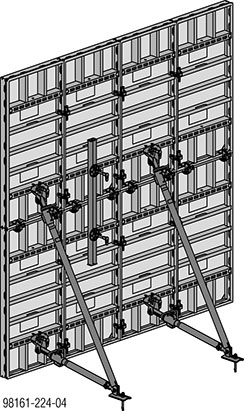

➤ Allineare e collegare ulteriori elementi (vedere capitolo “Collegamento degli elementi”) e fissare a terra con i puntelli di piombatura o puntellazioni di sostegno
L’unità ora può essere regolata con precisione.
.
Montare il lato opposto della cassaforma:
Una volta montata l’armatura, la cassaforma può essere chiusa.
➤ Spruzzare il disarmante sul pannello del controcassero.

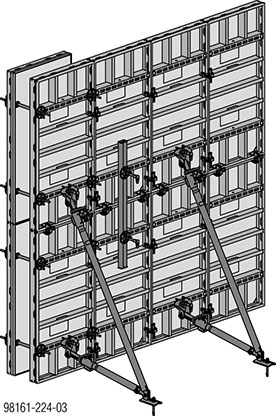

➤ Posizionare il primo elemento del controcassero.
➤ Montare gli elementi ancoranti (vedere capitolo "Sistema di ancoraggio").
In questo modo anche il controcassero viene protetto contro il ribaltamento.

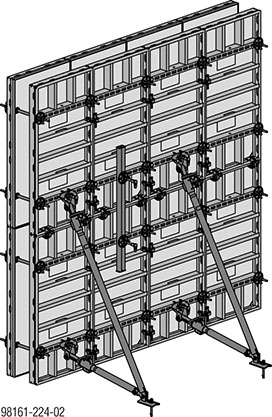

➤ Allineare ulteriori elementi in questo modo, collegarli e ancorarli.
.

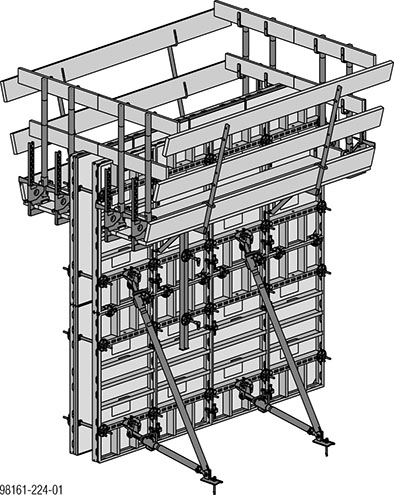

Montaggio della piattaforma di getto
➤ Montare la passerella di lavoro ed eventualmente installare la protezione laterale anteriore (vedere capitolo “Passerelle di getto con mensole singole”).
|
|
AVVISO Gli insiemi di elementi senza controcassero, con passerella di lavoro e puntelli di piombatura 260 vanno fissati a terra in modo che non possano muoversi. |
.
Getto del calcestruzzo
|
Pressione del calcestruzzo fresco consentita: vedere capitolo “Pressione del calcestruzzo fresco consentita”. |
Osservare le linee guida seguenti:
▪ Guida di calcolo "Calcolo delle casseforme Doka", capitolo ""Pressione del calcestruzzo fresco su casseforme verticali DIN 18218”
▪ DIN 4235 parte 2 - "Compattazione del calcestruzzo mediante vibrazione”
|
|
AVVISO ➤ Osservare la velocità di risalita durante il getto. |
➤ Gettare il calcestruzzo.
➤ Vibrare in maniera moderata nel rispetto dei tempi e del posizionamento indicate dal fornitore dell'impianto.
.
Disarmo
|
|
AVVISO ➤ Attenersi ai tempi di disarmo. |
➤ Iniziando con il controcassero, gli elementi vengono smontati singolarmente - smontare la piattaforma di getto, gli elementi ancoranti e staccare gli elementi di raccordo dagli elementi adiacenti.
➤ Sollevare l'elemento e rimuovere i residui di calcestruzzo (vedere capitolo "Pulitura e manutenzione").
.
