Väggform
Anvisningar för montering och användning
Visat förlopp är baserat på en rak vägg – i princip bör formningen påbörjas i hörnet.
.
Lucktransport
➤ Lasta av elementstapel och transporthäck från lastbil (se kapitel "Transportera, stapla och lagra").
.
Montering

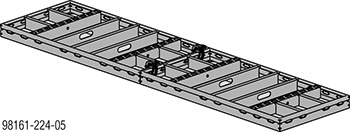

➤ Förmontera formsjoken liggande på en riktplatta (se kapitel ”Elementlåsning”).
➤ Spruta formolja på formskivan (se kapitlet "Rengöring och Skötsel").
|
|
VARNING ➤ DokaXlight-ramluckor måste alltid ställas ner stabilt i alla arbetslägen! |

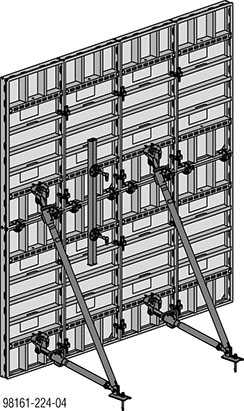

➤ Fixera ramluckan med stödben i underlaget (se kapitel ”Tillbehör stödben”).
Ramluckorna säkras då mot att ramla.
|
|
INFORMATION Använd inte slägga för att rikta elementen! Luckprofilerna kan i så fall skadas. ➤ Använd endast riktverktyg som inte skadar elementen. |

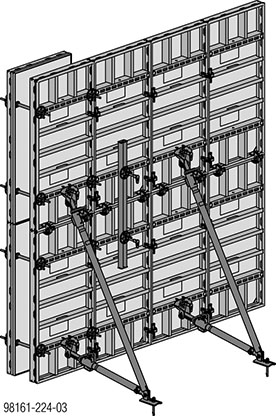

➤ Sätt fler ramluckor intill varandra, koppla samman dem (se kapitel ”Elementlåsning”) och fixera med stödben i marken.
Formsjoket kan nu riktas exakt.
.

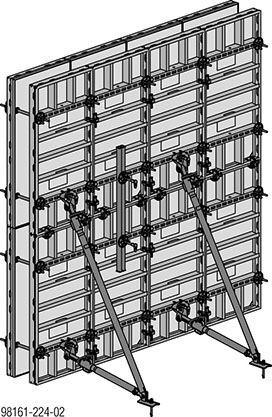

Montera dubblingsform
Efter att armeringen satts på plats kan formen stängas.
➤ Spruta på formolja på motformens plywoodskiva.
➤ Ställ upp första luckan för motformen.
➤ Montera ankare (se kapitel ”Förankringssystem”).
Motformen är då säkrad mot att ramla.
➤ Placera på detta sätt ytterligare luckor bredvid varandra, koppla samman dem och förankra.
.

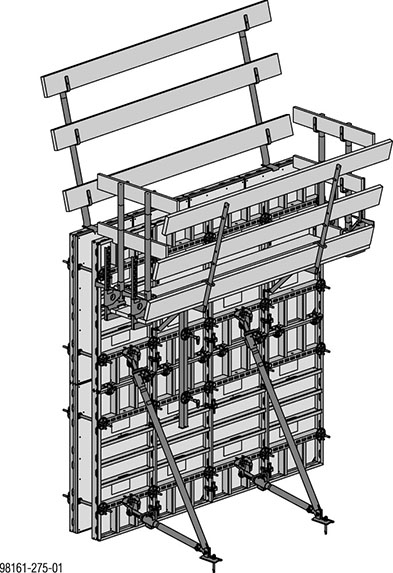

Montera gjutkonsol
➤ Montera gjutkonsol och sätt eventuellt upp sidoskyddsräcke (se kapitel ”Gjutkonsol med separat konsol”).
|
|
INFORMATION Formsjok utan motform med gjutställning och stödben 260 skall säkras till underlaget så att de inte kan loss. |
.
Uppstigningshjälpmedel och arbetskonsoler
Plattformstrappa 0,97m
▪ Flytt- och fällbar plattformstrappa av lättmetall
▪ Arbetshöjd upp till 3,00 m
(max. ståhöjd 0,97 m)
▪ Trappbredd: 1,20m
|
Max. tillåten belastning: 150 kg |
|
|
Beakta gällande föreskrifter! |
.
Rullställning DF
▪ Fällbar rullställning av lättmetall
▪ Variabel arbetshöjd upp till 3,50 m
(max. plattformshöjd: 1,50m)
▪ Ställningsbredd: 0,75m
|
|
Beakta användarinformationen! |
.

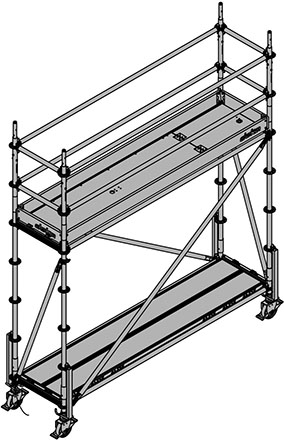

Arbetsställning Modul
▪ Flyttbar arbetsställning
▪ Varierbar arbetshöjd upp till 3,50 m
▪ Ställningsbredd: 0,73m
▪ Konsollängd: 2,07m
Nödvändig ballastvikt
|
Ståhöjd |
Ballastvikt |
|---|---|
|
1,41m |
40 kg |
|
1,91m |
100 kg |
|
|
Beakta användarinformationen! |
.
Gjuta
|
Tillåtet formtryck: Se kapitel ”Tillåtet formtryck”. |
Beakta följande riktlinjer:
▪ Dimensioneringshjälp ”Doka-formteknik”, kapitelFormtryck på lodräta formar DIN 18218"
▪ DIN 4235 del 2 - "Komprimering av betong med vibrering"
|
|
INFORMATION ➤ Beakta stighastigheten vid gjutningen. |
➤ Fyll på betong.
➤ Använd vibrator med måtta gällande tid och plats.
.
Avformning
|
|
INFORMATION ➤ Följ avformningstidpunkter. |
➤ Ramluckorna tas bort separat och man börjar med motformen – demontera gjutbryggan, demontera ankare och lossa kopplingar mot intilliggande element.
➤ Lyft bort luckan och rengör plywoodskivan från betongrester (se kapitel ”Rengöring och Skötsel”).
.
