Verwendung als freie Baustütze (systemungebunden)
Zul. Tragfähigkeit [kN] in Abhängigkeit von Auszugslänge
|
|
|
Eurex 20 LW |
|
|||
|---|---|---|---|---|---|---|
|
|
|
300 |
350 |
|
||
|
|
|
unten |
oben |
unten |
oben |
Position Ständerrohr *) |
|
Stützenklasse |
B30 |
B30 |
B35 |
B35 |
|
|
|
D30 |
D30 |
D35 |
D35 |
|
||
|
Stützenlänge [m] |
3,5 |
|
|
20,6 |
22,7 |
|
|
3,4 |
|
|
21,8 |
24,5 |
|
|
|
3,3 |
|
|
23,5 |
26,6 |
|
|
|
3,2 |
|
|
25,2 |
28,9 |
|
|
|
3,1 |
|
|
27,1 |
31,5 |
|
|
|
3,0 |
20,6 |
23 |
29,1 |
33,4 |
|
|
|
2,9 |
21,7 |
25,1 |
31,2 |
|
||
|
2,8 |
23,5 |
27,5 |
32,5 |
|
||
|
2,7 |
25,5 |
30,3 |
33,3 |
|
||
|
2,6 |
27,3 |
31,7 |
33,4 |
|
||
|
2,5 |
29,7 |
|
||||
|
2,4 |
31,6 |
|
||||
|
2,3 |
31,7 |
|
||||
|
2,2 |
|
|||||
|
2,1 |
|
|||||
|
2,0 |
|
|||||
|
1,9 |
|
|
|
|||
|
1,8 |
|
|
|
|||
*) Position Ständerrohr
|
unten |
oben |
|---|---|
|
|
.
Verwendung als Hilfsunterstellung (Stützen eingespannt)
|
|
HINWEIS Verwendung als Hilfsunterstellung: |
|
|
|

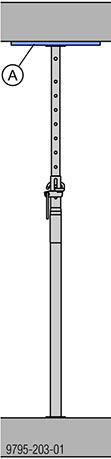

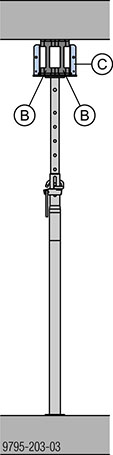

A Schalungsplatte |
|
B Doka-Träger H20 |
|
C Absenkkopf H20 oder Vierwegkopf H20 |
Zul. Tragfähigkeit [kN]
|
|
|
Eurex 20 LW |
|
|---|---|---|---|
|
|
300 |
350 |
|
|
Stützenlänge [m] |
3,5 |
|
30 |
|
3,4 |
|
||
|
3,3 |
|
||
|
3,2 |
|
||
|
3,1 |
|
||
|
3,0 |
30 |
||
|
2,9 |
|||
|
2,8 |
|||
|
2,7 |
|||
|
2,6 |
|||
|
2,5 |
|||
|
2,4 |
|||
|
2,3 |
|||
|
2,2 |
|||
|
2,1 |
|||
|
2,0 |
|||
|
1,9 |
|
||
|
1,8 |
|
||
.
