Dimensionnement

Généralités

▪ Conformément à la norme européenne EN 12812, il est tenu compte d'une charge due au personnel de 0,75 kN/m² et d'une charge variable de 10% d'une dalle de béton massif d'au moins 0,75 kN/m², sans cependant dépasser 1,75 kN/m² (pour une densité du béton frais de 2 500kg/m³).

▪ La flexion totale a été limitée selon la ligne 6, norme DIN 18202 en cas de charge sur toute la surface.

▪ Si la charge n'est pas sur toute la surface, effectuer un calcul statique séparé.

Remarque :

▪ Les largeurs et variantes de compensation ont différentes influences sur la table. Son dimensionnement est donc divisé en deux parties :

- Structure porteuse avec étais Eurex 30

- Peau coffrante et variantes de compensation

Structure porteuse avec étais Eurex 30

	Épaisseur de dalle max. d [cm]			Compensation max. x [cm]
Format de table	Nombre d'étais par profilé primaire			Peau coffrante et variantes de compensation
Format de table	2	3	4	Var. 1	Var. 2	Var. 3
2,50x5,00m	44	66	92	sans compensation
	38	58	80	25	25	75
	32	51	61	50	50	150
	26	42	49	75	75	—
2,00x5,00m	55	85	108	sans compensation
	47	73	94	25	25	75
	41	63	85	50	50	150
	37	56	78	75	75	—
2,50x4,00m	55	85	108	sans compensation
	48	73	89	25	25	75
	42	59	66	50	50	150
	34	47	52	75	75	—
2,00x4,00m	70	108	108	sans compensation
	60	93	108	25	25	75
	53	81	108	50	50	150
	47	72	96	75	75	—

Remarque :

▪ Veiller à ce que les têtes orientables soient positionnées correctement sur le profilé primaire. (voir le chapitre « Positionnement des étais de dalles »).

▪ Les valeurs du tableau ne concernent pas le montage des têtes orientables sur le profilé fonctionnel.

▪ La compensation sur un côté longitudinal de la table est prise en compte dans le dimensionnement. Pour les compensations en tête de la table ou sur plusieurs côtés de table, une vérification statique séparée est nécessaire.

▪ Pour de plus de détails sur les panneaux de coffrage et les variantes de compensation, voir le chapitre « Adaptation au tracé ».

Remarque concernant la cote (x) :

▪ l’influence de la compensation sur la table diffère selon la variante de compensation choisie (1 à 3).

▪ Les valeurs x et l’épaisseur de dalle d permettent d’obtenir, à partir du tableau « Structure porteuse avec étais de dalles », la table correspondante et le nombre d’étais de dalles requis.

Peau coffrante et variantes de compensation

Épaisseur de dalle max. d [cm]
Panneau coffrant						Portée du panneau de coffrage s [cm]
3-SO 21mm	3-SO 27mm	Dokaplex 18mm	Dokaplex 21mm	DokaPly eco 18mm	DokaPly eco 21mm	Portée du panneau de coffrage s [cm]
108*	108*	108*	108*	108*	108*	20
108*	108*	108*	108*	108*	108*	25
90	108*	108*	108*	108*	108*	30
55	108*	108*	108*	108*	108*	35
37	108	108	108*	98	108*	40
25	78	108	108	70	100	45
13	58	99	108	53	75	50
—	46	61	103	41	58	55
—	32	41	67	33	47	60
—	21	28	47	26	38	65
—	14	19	33	17	32	70
—	—	12	24	12	23	75

^*) Satisfait également L/300

Varianes de compensation

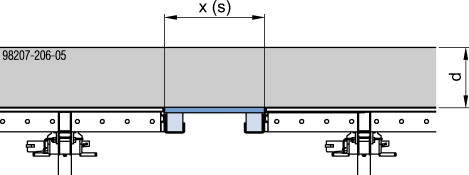

Variante 1 : bois équarri ou support de poutrelle

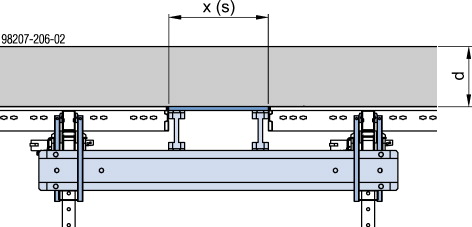

Variante 2 : bride de support + 2 poutrelles Doka H20

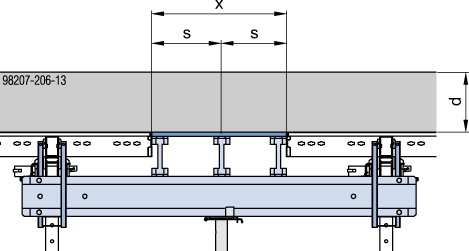

Variante 3 : bride de support + 3 poutrelles Doka H20 + étai Eurex 30

Information à l’attention de l’utilisateur "Table DokaXdek", 999820703 fr - 05/2023
