Dimensionering

Allmänt

▪ I enligt med EN 12812 är hänsyn tagen till en utbredd last på 0,75 kN/m² och en variabel last på 10 % av ett massivt betongvalv, totalt minst 0,75 kN/m² men högst 1,75 kN/m² (förutsatt en densitet av nygjuten betong 2500 kg/m³).

▪ Den totala nedböjningen har begränsats vid belastning på hela ytan efter rad 6 enligt DIN 18202.

▪ Gör en särskild, statisk beräkning om belastningen inte är på hela ytan.

Observera:

▪ Anpassningsbredder och -varianter påverkar bordet olika. Därför är dimensioneringen uppdelad i två delar:

- Bärande konstruktion med valvstämp Eurex 30

- Formyta och anpassningsvarianter

Bärande konstruktion med valvstämp Eurex 30

	max. valvtjocklek d [cm]			till. anpassning x [cm]
Bordsformat	Antal valvstämp per bockryggsprofil			Formyta och anpassningsvarianter
Bordsformat	2	3	4	Variant 1	Variant 2	Variant 3
2,50x5,00m	44	66	92	utan passbit
	38	58	80	25	25	75
	32	51	61	50	50	150
	26	42	49	75	75	—
2,00x5,00m	55	85	108	utan passbit
	47	73	94	25	25	75
	41	63	85	50	50	150
	37	56	78	75	75	—
2,50x4,00m	55	85	108	utan passbit
	48	73	89	25	25	75
	42	59	66	50	50	150
	34	47	52	75	75	—
2,00x4,00m	70	108	108	utan passbit
	60	93	108	25	25	75
	53	81	108	50	50	150
	47	72	96	75	75	—

Observera:

▪ Tänk på korrekt placering av formbordshuvuden på bockryggsprofilen. (Se kapitel "Placering av valvstämpen").

▪ Tabellvärdena gäller inte för monteringen av formbordshuvudena på funktionsprofilen.

▪ Vid dimensioneringen har hänsyn tagits till tillpassning på en långsida på formbordet. För tillpassningar på formbordets kortsida eller på flera bordssidor krävs en särskilt statisk kontroll.

▪ För detaljerad information om ytformen och anpassningsvarianter se kapitel "Anpassning till byggmått".

Information om mått (x):

▪ Anpassningens inverkan på formbordet är olika beroende på vald anpassningsvariant (1 till 3).

▪ Med värdena x och valvtjockleken d väljs det aktuella bordet och det nödvändiga antalet valvstämp från tabellen ”Bärande konstruktion med valvstämp”.

Formyta och anpassningsvarianter

max. valvtjocklek d [cm]
Skiva						Spännvidd för skivan s [cm]
3-SO 21mm	3-SO 27mm	Dokaplex 18mm	Dokaplex 21mm	DokaPly eco 18mm	DokaPly eco 21mm	Spännvidd för skivan s [cm]
108*	108*	108*	108*	108*	108*	20
108*	108*	108*	108*	108*	108*	25
90	108*	108*	108*	108*	108*	30
55	108*	108*	108*	108*	108*	35
37	108	108	108*	98	108*	40
25	78	108	108	70	100	45
13	58	99	108	53	75	50
—	46	61	103	41	58	55
—	32	41	67	33	47	60
—	21	28	47	26	38	65
—	14	19	33	17	32	70
—	—	12	24	12	23	75

^*) uppfyller även L/300

Tillpassningsvarianter

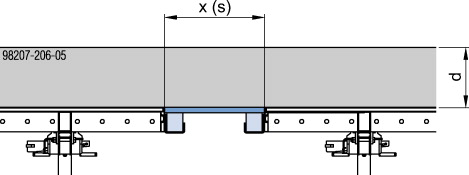

Variant 1: Upplag för fyrkantsvirke resp. träbalk

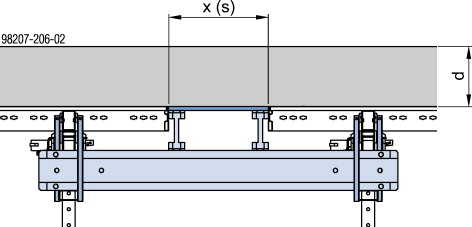

Variant 2: Upphängningsbygel + 2 Doka träbalkar H20

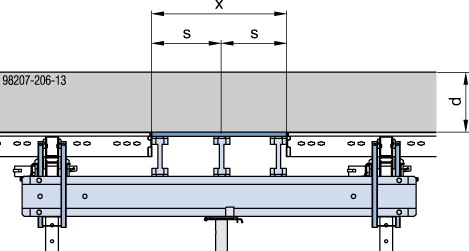

Variant 3: Upphängningsbygel + 3 Doka träbalkar H20 + stämp Eurex 30

Användarinformation "DokaXdek-formbord", 999820710 sv - 03/2023
