Estrada de circunvalação, Jablunkov

República Checa

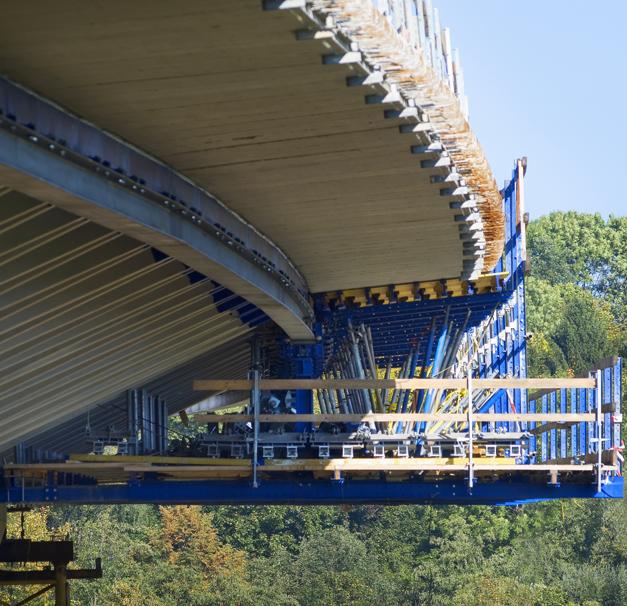

Estrutura composta de betão armado com tabuleiro localizado em cima A ponte tem inicialmente um traçado direito passando depois a descrever uma curva. A estrutura de aço está concebida como caixão aberto com tirantes na área do braço de suporte. Devido a esses tirantes foi usado um sistema de cofragem para tabuleiros mistos que se desloca em baixo.

Voltar
Estrada de circunvalação, Jablunkov
Estrada de circunvalação, Jablunkov
Estrada de circunvalação, Jablunkov
Estrada de circunvalação, Jablunkov

Dados de projecto

Ano de conclusão
2008
Duração do projecto
6 Meses
País
República Checa
Endereço
739 98 Mosty u Jablunkova
Execução
Alpine Bau, Viena
Edifício
Ponte
Tipo de construção
Construção mista

Superestrutura/estrutura de suporte

Atribuição da forma
Raio
Tipo de carro ou de cofragem
Sistema de cofragem para tabuleiros mistos inferior
Comprimento da ponte (superestrutura)
432 m
Largura da ponte (superestrutura)
18,80 m
Altura da ponte (até bordo superior superestrutura)
21 m
Forma da secção transversal da estrutura de aço
Caixão com tirantes
Vão livre da estrutura de aço
5,90
Altura livre da estrutura de aço
2,10
Comprimento das secções de betonagem
33 m
Número de secções de betonagem
15
Tempo de ciclo
7 Ciclos de dias
