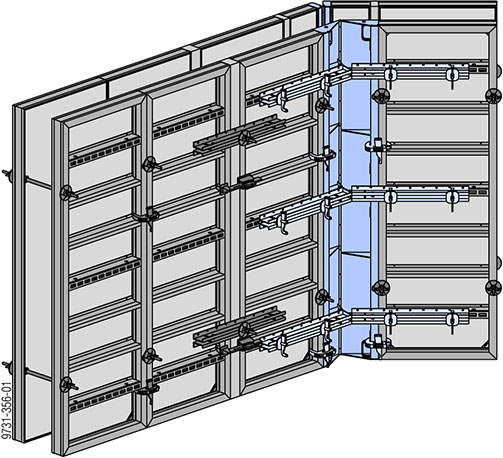

Spitze und stumpfe Winkel werden mit den Scharnierecken gelöst.
|
Scharnierecke I |
Scharnierecke I verzinkt |
|---|---|
a ... 0,7 cm b ... 29,2 cm |
a ... 0,7 cm b ... 29,3 cm |
|
Scharnierecke A |
Scharnierecke A verzinkt |
|---|---|
a ... 5,5 cm b ... 0,8 cm |
a ... 6,3 cm |
Hinweis:
Die Framax-Scharnierecke A verzinkt kann nicht mit der Framax-Scharnierecke A (pulverbeschichtet) kombiniert werden.
Anzahl Klemmschienen in der Außen- bzw. Innenecke:
|
Elementhöhe |
Anzahl Klemmschienen |
|---|---|
|
0,90 m |
4 |
|
2,70 m |
6 |
|
3,00 m |
6 |
Position der Klemmschienen:
In jeder Auflagerebene der Scharnierecke I.
Hinweis:
Bei einem Winkel unter 120° sind in der Innenecke keine Klemmschienen erforderlich.
|
|
HINWEIS Bei Ausgleichen zusätzliche Klemmschienen entsprechend Kapitel "Längenanpassung durch Ausgleich" vorsehen. |
Erforderliche Anzahl Spanner in der Außen-Scharnierecke:
|
Elementhöhe |
Anzahl Spanner |
|---|---|
|
0,90 m |
4 |
|
2,70 m |
8 |
|
3,00 m |
10 |
|
|
HINWEIS Zusätzliche Elementverbindungen im Bereich von Außenecken (erhöhte Zugbelastung) siehe Kapitel "Elementverbindung bei erhöhter Zugbelastung". |
.
