Système d’ancrage Framax Xlife plus
Système d'ancrage Framax Xlife plus 20,0 :
▪ se manipule sur une seule face
▪ pour des épaisseurs de voile de 15 à 40 cm
▪ pas de gaine perdue
|
En règle générale : |
|---|
|
▪ un ancrage doit être installé dans chaque gaine d’ancrage. Pour les exceptions, voir les chapitres « Ancrage de tête Framax 15-40cm », « Réalisation d’angles droits » ou « Angles aigus et obtus ». |
Remarque :
Opturer les gaines d’ancrage non utilisées avec un bouchon de fermeture Framax Xlife plus 32mm.
|

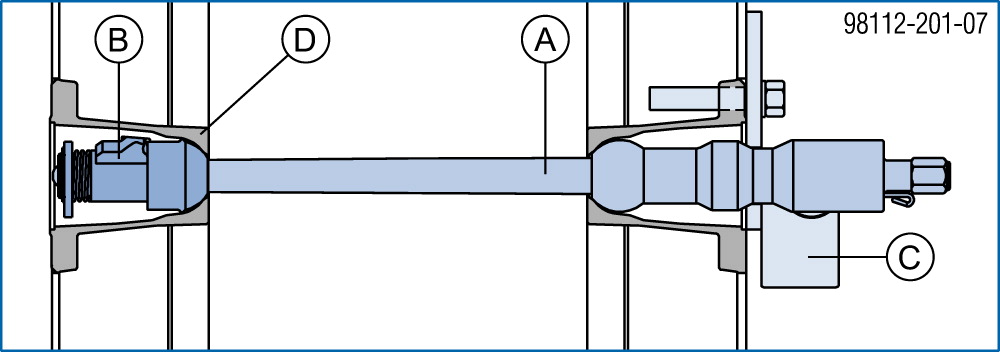

A Ancrage Framax Xlife plus 20,0 |
|
B Écrou prisonn. serr. Framax Xlife plus I 20,0 |
|
C Distanceur Framax Xlife plus NG |
|
D Gaine d’ancrage dans le panneau |
|
|
Épaisseurs de voile |
|---|---|
|
Ancrage Framax Xlife plus 20,0 15-30cm |
de 15 à 30 cm |
|
Ancrage Framax Xlife plus 20,0 25-40cm |
de 25 à 40 cm |
|
Ancrage Framax Xlife plus 20,0 : Force portante adm. : 152 kN |
|
|
Cliquet Framax Xlife plus 3/4" SW24 ou |
|
|
AVERTISSEMENT Fragilité des tiges d'ancrage ! ➤ Ne pas souder ni chauffer les tiges d'ancrage. ➤ Éliminer les tiges d'ancrage endommagées ou fragilisées par la corrosion ou l'usure. |
.
