Variante 2 - Unterstellen der auskragenden Elemente im Halbpunkt
Bedienung mit Montagestange und persönlicher Schutzausrüstung gegen Absturz
Grundregeln
Der Dokadek-Randkopf 18mm dient zum Herstellen einer Bühne von bis zu 1,0 m Breite am Gebäuderand durch auskragende Dokadek-Elemente. Dabei unterstützt der Dokadek-Randkopf 18mm das Dokadek-Element nicht im Drittelpunkt, sondern in der Mitte.
Detail Dokadek-Randkopf 18mm
|
Einsatz am Elementstoß |
Einsatz Element und Ausgleichsträger |
|---|---|
|
|
|
Anwendungsbeispiel
|
A Dokadek-Randkopf 18mm |
|
B Bolzen zum Fixieren des Randkopfes am Element (im Lieferumfang enthalten) |

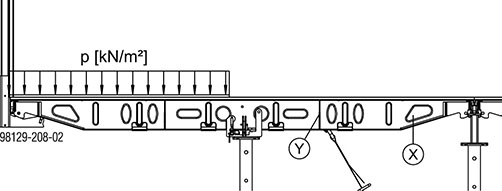

Zul. Bühnenlast p [kN/m2] am auskragenden Element (siehe Tabelle)
Zul. Betonlast am auskragenden Element
b ... max. 140 cm
|

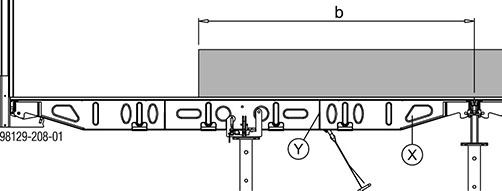

X 1. Griffloch |
|
Y Schottblech im Drittelpunkt |
|
|
Variante 1 |
Variante 2 |
|---|---|---|
|
Lastklasse 1 lt. EN 12811 |
Lastklasse 2 lt. EN 12811 |
|
|
|
Zul. Bühnenlast p ≤ 0,75 kN/m2 |
Zul. Bühnenlast p ≤ 1,50 kN/m2 |
|
Befestigung am Griffloch |

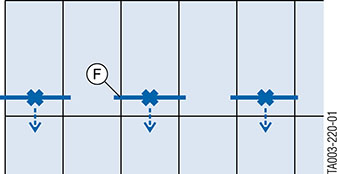

Für diese Ausführung muss in jedem 2. Element ein Gerüstrohr 1,50m im 1. Griffloch abgespannt werden.Auf korrekte Lage des Gerüstrohres achten: Nachbarelement muss mit Gerüstrohr mit abgespannt sein. |

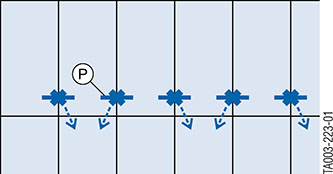

Für diese Ausführung muss bei jedem Elementstoß mit Gerüstrohr 0,50m oder ein kurzer Ankerstab 20,0 im 1. Griffloch abgespannt werden. Auf abwechselnden Einbau der Zurrgurte achten. |
|
|
|
|
Max. Abspannkraft: 3,00 kN |
Max. Abspannkraft: 5,00 kN |
|
|
Befestigung am Schottblech |
Bei Bedarf (z.b. an der Wand) kann das Element auch über das Schottblech im Drittelpunkt abgespannt werden. |
Alternativ kann jedes Element auch zwei mal über das Schottblech im Drittelpunkt abgespannt werden. |
|
|
|
F Gerüstrohr 48,3mm 1,50m |
|

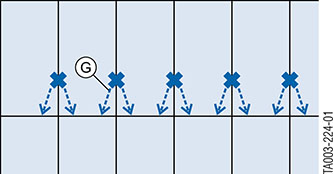

G Zurrgurt 5,00m |
|
P Ankerstab 20,0 oder Gerüstrohr 48,3mm 0,50m |
Zul. Deckenstärke [cm] ohne Zusatzmaßnahmen
|
Elementgröße |
Zul. Deckenstärke |
Durchbiegung |
|---|---|---|
|
1,22x2,44m |
30 |
Zeile 6 |
|
1,22x2,44m |
> 30 - 32 |
Zeile 5 |
|
0,81x2,44m |
45 |
Zeile 6 |
|
0,81x2,44m |
> 45 - 50 |
Zeile 5 |
|
|
HINWEIS ▪ Mit dieser Methode dürfen keine versetzten Decken nach außen hergestellt werden. ▪ Ein Richtungswechsel der Elemente am Gebäuderand ist nicht möglich. ▪ Die äußere Deckenstützenreihe muss einen Mindestabstand von 10 cm zum Deckenrand aufweisen. ▪ Die letzte Deckenstützenreihe mit Auflagerköpfen muss einen Abstand von 140 cm zum Gebäuderand aufweisen, damit der Randkopf 18mm mittig am auskragenden Element montiert werden kann (Bühnenbreite ≤ 1,0m). |
Schematischer Grundriss

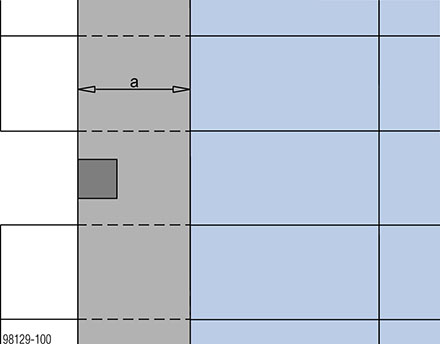

a ... 140 cm
|
|
|
Dokadek-Elemente im unteren Geschoss |
|
|
|
Zwischendecke |
|
|
|
Dokadek-Elemente im oberen Geschoss |
.
Einschalen
|
|
WARNUNG ➤ Vor dem Betreten der Elemente am Deckenrand (welche als Bühne dienen) sicherstellen, dass die Deckenstützen mit den Dokadek-Randköpfen 18mm im unteren Geschoß nicht entspannt sind! |

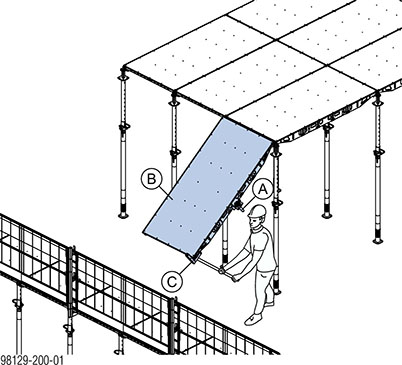

➤ Dokadek-Randkopf 18mm und Dokadek-Stirngeländerschuh auf Dokadek-Element montieren.

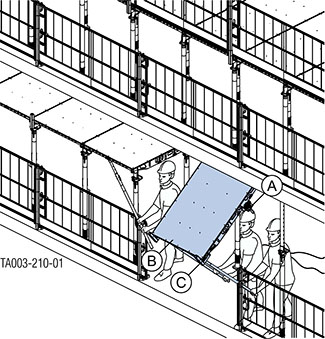

➤ Dokadek-Element in Köpfe einhängen und mit Montagestange hochschwenken.
|

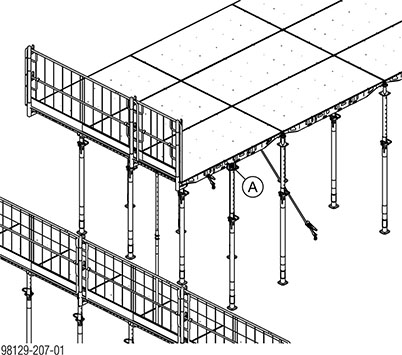

A Dokadek-Randkopf 18mm |
|
B Dokadek-Element |
|
C Dokadek-Stirngeländerschuh |

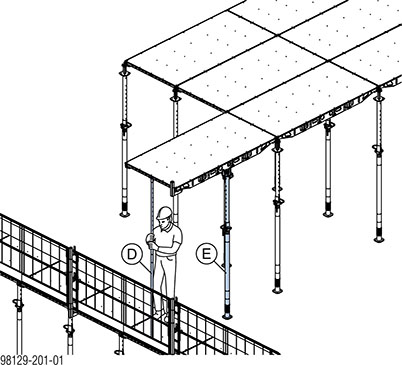

➤ Montagestange gegen Umfallen sichern und Deckenstütze in Dokadek-Randkopf 18mm mit Federbolzen 16mm abbolzen.
|

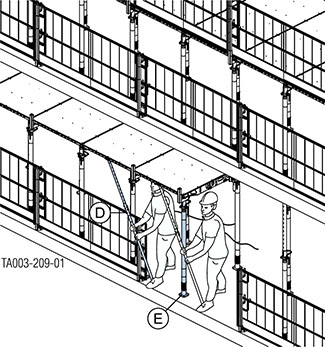

D Dokadek-Montagestange B |
|
E Doka-Deckenstütze Eurex |
|
|
WARNUNG Kippgefahr der Elemente! ➤ Montagestange erst nach dem Herstellen der Abspannung entfernen. |
➤ Nächstes Element in gleicher Weise montieren. Falls erforderlich, Geländerschuhe am Dokadek-Element montieren.
➤ Abspannung je nach Bühnenlast montieren (siehe Kapitel "Grundregeln").
|

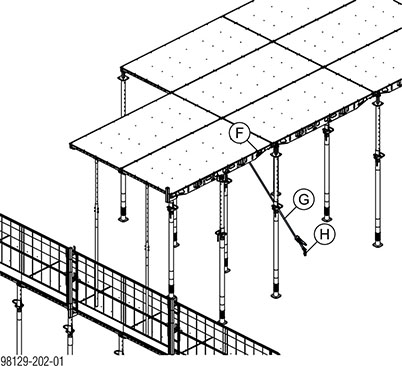

F Gerüstrohr 48,3mm 1,50m |
|
G Zurrgurt 5,00m |
|
H Doka-Expressanker 16x125mm |
➤ Weitere Elemente in gleicher Weise montieren. Falls erforderlich, Geländerschuhe am Dokadek-Element montieren.
|
|
WARNUNG ➤ Die Schalungsfläche erst nach Einhaltung aller Sicherheitsmaßnahmen und nach Abspannung aller Elemente und Passbereiche betreten. ➤ Beim Montieren der Geländersteher und Schutzgitter eine persönliche Schutzausrüstung gegen Absturz tragen! |
|
|
HINWEIS ➤ Zurrgurte dürfen für das Nivellieren der Elemente kurzzeitig entspannt werden. Das Entspannen der Zurrgurte darf jedoch nur einzeln erfolgen. |
➤ Elemente nivellieren.
➤ Geländersteher XP und Schutzgitter XP auf Schalung montieren.
➤ Ausgleichsbereiche montieren und Zwischenelemente einlegen.
.
Ausgleiche zwischen auskragenden Elementen montieren
|
|
WARNUNG ➤ Auskragende Deckenschalungen gegen Ausheben und Kippen sichern. ➤ Querträger mit Randabschalung müssen gegen horizontales Ausziehen gesichert werden. ➤ Bei Bedarf zusätzlich ein Schutzgerüst am Bauwerk anbringen (z.B. Faltbühne K). ➤ Ausgleichsträger mit Federvorstecker an den Köpfen sichern. |
➤ Ausgleichsträger 2,44m in Köpfe einhängen und mit Federvorstecker gegen Ausheben sichern.
➤ 4 Stk. Einhängebügel in unmittelbarer Nähe der Deckenstützen in Ausgleichsträger einhängen. 2 Stk. Einhängebügel in äußerster Position in Ausgleichsträger einhängen.
|

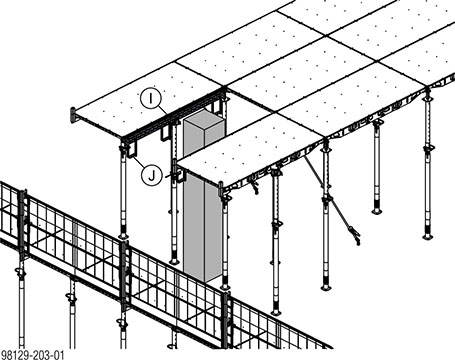

I Dokadek-Ausgleichsträger 2,44m |
|
J Dokadek-Einhängebügel H20 |
➤ Zuerst den inneren Jochträger in Einhängebügel einlegen.
➤ Jochträger mit Zurrgurt umschlingen und mit Expressanker senkrecht abspannen.
➤ Danach die zwei weiteren Jochträger einlegen.
|
G Zurrgurt 5,00m |
|
H Doka-Expressanker 16x125mm |
|

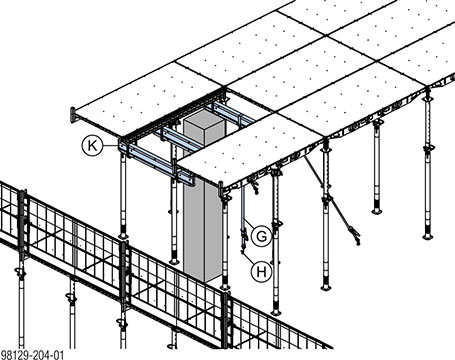

K Doka-Träger H20 als Jochträger (z.B. 1,80m) |
➤ Doka-Träger H20 als Querträger montieren.
|
J Dokadek-Einhängebügel H20 |
|

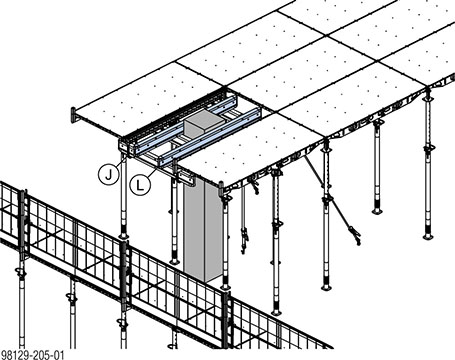

L Doka-Träger H20 als Querträger (z.B. 2,45m) |
|
|
Um das Ausschalen der Platten zu vereinfachen, ist es hilfreich, diese nur im Bereich der Ausgleichsträger zu vernageln. |
➤ Ausgleich montieren.

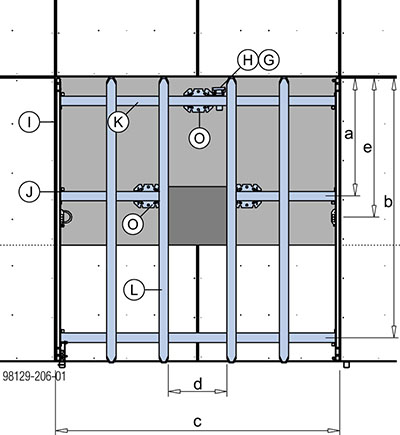

Detail Grundriss
|
|
Bezeichnung |
Maße [cm] |
|---|---|---|
|
a |
Position des mittleren Jochträgers |
153 |
|
b |
Position des äußeren Jochträgers |
224 |
|
c |
max. Ausgleichsbreite ohne mittige |
≤ 122 |
|
d |
max. Querträgerabstand |
je nach Schalhaut |
|
e |
Position der Deckenstütze mit Bühnenkopf |
122 |

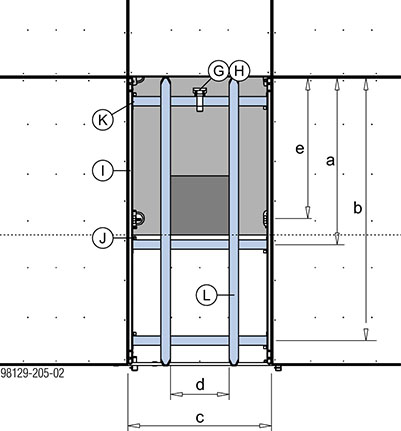

Detail Grundriss Bauwerksstütze am Elementstoß
|
|
Bezeichnung |
Maße [cm] |
|---|---|---|
|
a |
Position des mittleren Jochträgers |
möglichst mittig an Bauwerksstütze |
|
b |
Position des äußeren Jochträgers |
224 |
|
c |
max. Ausgleichsbreite (1 mittige Zusatzunterstellung am hinteren Jochträger) |
≤ 244 |
|
d |
max. Querträgerabstand |
je nach Schalhaut |
|
e |
Position der Deckenstütze mit Bühnenkopf |
122 |
|
G Zurrgurt 5,00m |
|
H Doka-Expressanker 16x125mm |
|
I Dokadek-Ausgleichsträger 2,44m |
|
J Dokadek-Einhängebügel H20 |
|
K Doka-Träger H20 als Jochträger (z.B. 1,80m) |
|
L Doka-Träger H20 als Querträger (z.B. 2,45m) |
|
O Doka-Vierwegkopf |
.
Betonieren
|
|
WARNUNG Betonierrichtung beachten! ➤ Immer von Gebäudemitte zum Deckenrand hin betonieren. |
Zul. Deckenstärke [cm] ohne Zusatzmaßnahmen
|
Elementgröße |
Zul. Deckenstärke |
Durchbiegung |
|---|---|---|
|
1,22x2,44m |
30 |
Zeile 6 |
|
1,22x2,44m |
> 30 - 32 |
Zeile 5 |
|
0,81x2,44m |
45 |
Zeile 6 |
|
0,81x2,44m |
> 45 - 50 |
Zeile 5 |
Zum Schutz der Schalhautoberfläche empfehlen wir Rüttler mit Gummischutzkappe.
|
|
Zum Abdichten von Spalten zwischen Schalung und Wand kann PU-Schaum verwendet werden (z.B. Hilti CF-FW 500 oder Würth UNI PUR).
|
.
Ausschalen
|
|
HINWEIS ▪ Ausschalfristen einhalten. ▪ Folgende Kapitel aus der Anwenderinformation "Element-Deckenschalung Dokadek 30" beachten: - "Hilfsstützen, Betontechnologie und Ausschalen" - Bei Bedarf "Zusatzmaßnahmen für Deckenstärken bis 50 cm" |
|
|

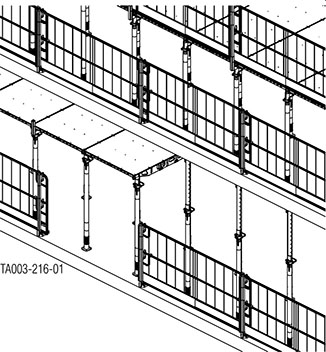

WARNUNG ➤ Die Elemente am Deckenrand müssen stehen bleiben (siehe Abbildung). |
➤ Absturzsicherung von Deckenschalung auf Gebäuderand zurücksetzen.
|

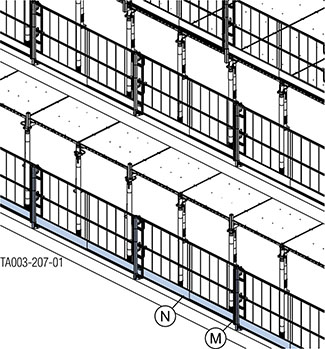

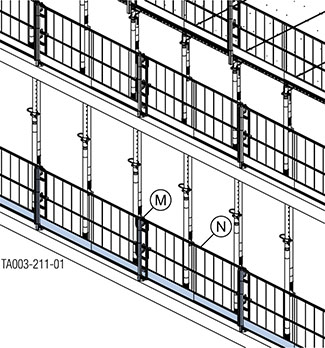

M Geländersteher XP |
|
N Schutzgitter XP |
➤ Im Passbereich Hilfsunterstellung herstellen.
➤ Passbereich ausschalen.
|
|
HINWEIS ➤ Bei der Demontage der Absturzsicherung muss eine persönliche Schutzausrüstung gegen Absturz verwendet werden. |
➤ Absturzsicherung am Gebäuderand im Bereich des auszuschalenden Elements entfernen.
|

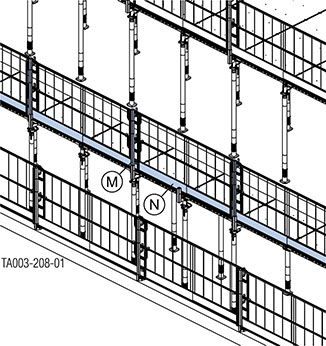

M Geländersteher XP |
|
N Schutzgitter XP |
|
|
HINWEIS ➤ Die jeweiligen länderspezifischen Sicherheitsvorschriften beachten! |
➤ Zwei Elemente mit Montagestangen sichern und Deckenstützen entfernen.
|
D Dokadek-Montagestange B |
|
E Doka-Deckenstütze Eurex |
➤ Zweite Montagestange unter auszuschalendes Element anbringen. Element abschwenken und Anbauteile demontieren.
|
A Dokadek-Randkopf P 18mm |
|
B Dokadek-Element |
|
C Dokadek-Stirngeländerschuh |
➤ Absturzsicherung am Gebäuderand wieder herstellen und Element aushängen.
➤ Absturzsicherung am nächsten Element aushängen.
➤ Weitere Elemente in gleicher Weise demontieren.
|
M Geländersteher XP |
|
N Schutzgitter XP |
.
