Dokamatic 테이블

모든 슬래브에 맞추어 조정가능한 고속 테이블폼

대형 슬래브에 대한 설치 작업을 간편하고 안전하게 수행합니다. Dokamatic 테이블을 사용하여 표준 구성요소를 조합하는 것은 간단하지 않을 수 있습니다. 현장의 다양한 요구사항에 맞추어 시스템을 조정할 수 있으므로 안전하고 신속하며 최적의 방식으로 작업할 수 있습니다.

다운로드비디오

크레인을 사용하지 않고 테이블을 이동하여
재설치 시간 단축

다음 사항으로 인해 인건비가 최소 50% 정도 절감됩니다.

  • 바람이 부는 상황에서도 크레인 없이 수직이동 재설치 가능
  • 1인 인력으로도 수평이동 재설치 가능
  • 사전 조립된 유니트를 이동하기 위한 설비

현장 직원을 보호하기 위해
슬래브 단부 주변의 안전성 강화

다음 사항으로 인해 Dokamatic 테이블로 안전하게 작업할 수 있습니다.

  • 테이블 발판과 드롭 빔 솔루션
  • 난간대 위로 테이블을 간편하게 이동할 수 있는 스위블 장착 써포트
  • 써포트의 견고한 고정 장치로 인한 높은 하중 지지력

공학과 기하학 관련 요구사항에 맞추어
신속하고 간편하게 조정 가능

다용도 Dokamatic 테이블은 다음 기능을 제공합니다.

  • 인서션 빔을 사용하여 비정형부분(Infill zone)을 시스템에 통합
  • Dokaflex 1-2-4에 대한 스텝리스 트랜지셔닝 허용
  • 스위블 헤드를 간편하게 이동
  • 써포트, 테이블 프레임 또는 Load Bearing 시스템를 사용하여 지지 가능

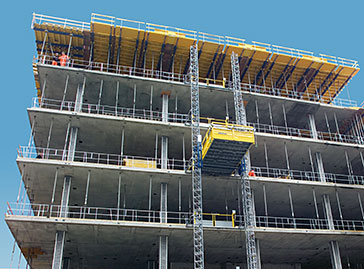

크레인을 사용하지 않고 신속하게 공사를 수행합니다. 테이블 리프팅 시스템 TLS에서 버튼만 한 번 누르면 테이블폼이 다음 슬라브로 이동합니다.

참고자료

시스템

눈금 방식에 따른 시스템 치수

  • 현장 상황에 맞추어 최적으로 조정하기 위한 4개의 임대 가능한 표준 규격
  • 모든 합판설치를 쉽게 하기 위한 사전 조립된 테이블 그릴
  • 미리 조립된 Dokamatic 테이블을 적기에 현장에 전달

Dokamatic 스위블 헤드 40

  • 써포트을 단단히 고정
  • 신속하고 안전한 작업을 위해, 1 작동 위치 및 2 공전 위치에서 써포트를 회전시켜 고정할 수 있음
  • 스틸 프라이머리 빔에서 스위블 헤드 테이블을 이동한 다음 구조물에 맞추어 최적으로 조정

노컷 비용 절감을 위한 강력한 시스템 구성요소

Doka Formwork 합판, "H20 top" 빔 및 "Eurex top" 써포트는 현장에서 검증된 "최고" 품질을 제공하고 안정성과 긴 서비스 수명을 보장합니다. 또한 테이블폼 상부구조와 단단하게 연결되어 있으므로 "Eurex top" 써포트의 하중 지지력이 10 kN 정도 증가합니다("Eurex top" 써포트의 경우 20 kN~30 kN까지, "Eurex 30 top"의 경우 30 kN~40 kN까지 증가).

써포트에 맞추어 조정

간단한 조치를 취하고 망치로 몇 번 때리기만 하면 써포트를 고정, 변경 또는 제거할 수 있습니다. 통합된 써포트 커넥터를 통해 테이블폼을 다른 현장 작업에 맞추어 신속하게 조정할 수 있습니다.

써포트를 뒤로 젖힘

Dokamatic 스위블 헤드 40의 틸팅 메커니즘은 조작하기가 아주 쉽습니다.

고정 기능 포함

난간대 레일링에서 테이블을 들어 올리기 위해 사진과 같이 써포트를 75° 또는 90° 각도로 고정할 수 있습니다.

활용

인건비와 장비 비용을 줄이기 위한

통합된 클로저

  • Dokamatic 인서션 빔을 사용하여 비정형부분을 시스템에 일체화합니다. 인서션 빔을 필요한 만큼 밀어 넣거나 밀어 내어 Formwork 합판작업을 위한 지지면을 제공합니다.
  • 비정형부분과 테이블을 함께 재설치하는 경우 시간이 절약됩니다.

슬래브 단부 주변의 안전성

  • Dokamatic 테이블 발판을 Dokamatic 테이블에 직접 고정시켜 작업장 안전을 보장합니다.
  • Dokamatic 테이블 발판의 접이식 레일링을 통해 이미 타설된 슬래브 아래로 이동한 다음 발판과 함께 안전하게 이동할 수 있습니다.
  • 1.50m 넓이의 안전한 발판

작업 및 안전 발판이 추가로 필요하지 않음

Dokamatic 테이블 발판이 작업 구역(Work-deck level)에 배치되어 있으므로 최고의 안전성을 제공합니다. 이로 인해 건조물에 관한 추가적인 작업 및 안전 발판과 시간이 많이 걸리는 설치 작업이 필요하지 않습니다.

높이 조정

약 7.00m의 슬래브 높이에 대해, Dokamatic 테이블 프레임을 사용하여 Dokamatic 테이블의 적용 범위를 1.50m까지 확장할 수 있습니다. 7.00m 이상의 슬래브 높이에 대해, Dokamatic 테이블을 Load Bearing Tower Staxo 40 또는 Load Bearing Tower Staxo 100과 결합할 수 있습니다.

슬래브 단부에 맞추어 조정

  • 다운스탠드 빔과 Dokamatic 테이블을 안전하게 옮기기 위해 플로어 빔 플레이트로 다운스탠드 빔을 신속하게 설치합니다.
  • 플로어 빔 플레이트를 통해 최대 60cm 높이의 다운스탠드 빔을 설치합니다(5cm 간격).

물류 및 운송

소형 규격으로 공간을 절약하면서 Dokamatic 테이블을 트럭에 실을 수 있으며, 물류가 개선되고 운송비가 절감됩니다.
