Viaduto linha ferroviária rápida Madrid-Valência
Espanha

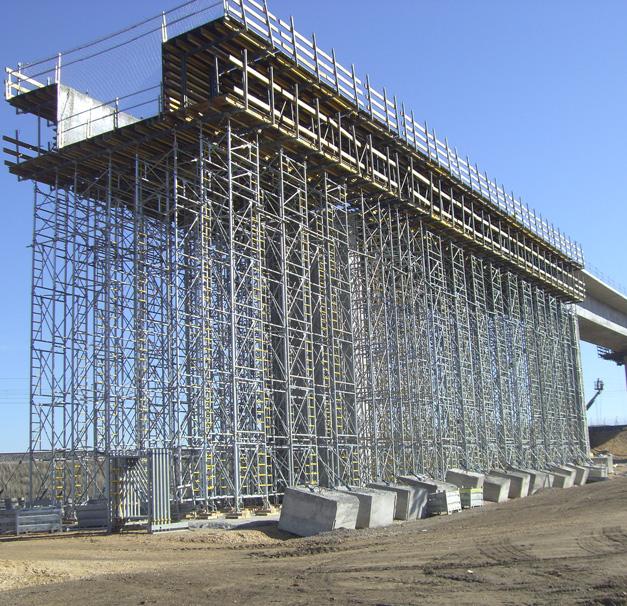

Para a construção de um viaduto integrado na linha ferroviária rápida Madrid-Valência, a Doka forneceu o cimbre mais rápido e mais seguro que existe no mercado. 5.500 m³ de cimbres aceleraram os processos de trabalho e permitiram economizar 20% de tempo.
Dados de projecto
- Ano de conclusão
- 2011
- Duração do projecto
- 9 Meses
- País
- Espanha
- Endereço
- Torrejón de Velasco (Madrid)
- Execução
- TECOZAM
- Edifício
- Ponte
- Tipo de construção
- Superestrutura com cavalete
Superestrutura/estrutura de suporte
- Tipo de construção
- Direito
- Forma da secção transversal
- Tabuleiro vigado, unicelular - almas direitas
- Altura do edifício
- 2,70 m
- Número de tramos
- 24
- Vão livre máximo
- 40 m
- Número de pilares
- 23
- Vão livre
- 40 m
- Altura livre
- 13 m
- Atribuição da forma
- Raio
- Comprimento da ponte (superestrutura)
- 1079 m
- Largura da ponte (superestrutura)
- 8,5 m
- Altura da ponte (até bordo superior superestrutura)
- 13 m
- Comprimento das secções de betonagem
- 50 m
- Número de secções de betonagem
- 22
- Tempo de ciclo
- 15 Ciclos de dias
- Superficie cofrante
- Painéis Dokaplex
