Raamraketis Framax Xlife
Tõhus terasraamraketis võimaldab suurte pindade rakestamist kraanaga
Kulusäästlik
tänu süsteemi suurepärastele omadustele- suur kasutuskordade arv tänu suurepärasele töötlemiskvaliteedile ja äärmiselt vastupidavale Xlife-vineerile
- kulukate täitetsoonide väiksem arv tänu korrapärasele 15 cm sammule
- ankrute suur vahekaugus (1,35 m) vähendab ankrukohtade ja -avade järeltöötlemise kulutusi 12% võrra
- pikk kasutuskestus tänu tsingitud ja pulbervärvitud terasraamile
- vähene kraana kasutamise vajadus tänu kompaktsetele teisaldatavatele sõlmedele
- optimeeritud tööprotseduurid ka kitsastes ruumitingimustes tänu ühepoolse tõmmasüsteemi Monotec kasutamisele
Kiire töötamine
tänu tööoperatsioonide väiksele arvule- lühikesed rakestamisajad tänu ankrute suurele vahekaugusele kuni 1,35 m
- kiire rakestamine tänu suure pinnaga teisaldatavatele sõlmedele ja suurpaneelidele
- lihtne lõpp- ja vahepuhastamine survepesuriga tänu pulbervärvitud raamile ja tugevale puitplast-komposiitplaadile
Lihtne käsitsemine ja projekteerimine
tänu praktilisele paneeliskeemile- vajaliku raketisekoguse optimaalne kasutamine tänu omavahel kokkusobivatele ja loogilise paneeliskeemiga paneelisuurustele
- lihtne projekteerimine, rakestamine ja tõhus logistika tänu ainult viiele paneelilaiusele
Esmaklassilised betoneerimistulemused
tänu hoolikalt läbimõeldud komponentidele- betoonpinna puhas välimus tänu kõrgekvaliteedilisele plastkattega Xlife-vineerile
- vuukide korrapärane paigutus ka vertikaalse ja horisontaalse paigaldusasendi kombineerimise korral tänu kohandatud paneeliskeemile
- betoonil puuduvad kruvijäljed, sest raketisevineer kinnitatakse tagantpoolt
- väike järeltöötlemisvajadus tänu korrapärastele raamijälgedele betoonis
Kõikehõlmav tööohutus
tänu sobivatele juurdepääsu süsteemidele ja tööplatvormidele- ohutu juurdepääs redelisüsteemiga XS
- igakülgselt ohutu töötamiskoht tänu platvormi süsteemile Xsafe plus
- raketise ohutu ja lihtne käsitsemine tänu sellistele praktilistele tarvikutele nagu kaldtoed, teisaldusseadmed,
- paigaldustugi jne
Süsteemi
Framax Xlife
- omavahel kokkusobivad paneelisuurused tagavad raketise maksimaalse kasutatavuse
- 15 cm samm ainult viie laiuse ja kolme kõrgusega hõlbustab projekteerimist, rakestamist ja ehitusplatsi logistikat
- raamis olevad praktilised põikavad lihtsustavad otsa tugiraketiste, nurkade ja tugede paigaldamist
- stabiilsed, tsingitud ja pulbervärvitud terasraamid tagavad siledad betoonipinnad
![Framax Xlife]()
![Framax Xlife vineer]()
Framax Xlife vineer
- kasutuskordade väga suur arv tänu plastkattega pealispinnale ja plaadi spetsiaalsele konstruktsioonile
- vähem betoonpinnast väljaulatuvaid konarusi tänu suurele vastupidavusele kriimustuste ja vibratsioonikahjustuste suhtes
- vähem remonti vajavaid kohti, sest naelaukude piirkonnas ei ole pragusid ja esineb tunduvalt vähem pundumist
- lihtne ja kiire (vahe)puhastamine ka survepesuriga
Framax-suurpaneelid
- suure pinnaga raketiseelementidel on vähem paneelide ühendusi ja lühem ümberpaigutamisaeg
- paneele saab kasutada vertikaalasendis üksteise vastas
- suure pinnaga paneelid sobivad eriti hästi puhasvalubetooni valamiseks
![Framax-suurpaneelid]()
![Šahtiraketis Framax liftišahtinurgaga I]()
Šahtiraketis Framax liftišahtinurgaga I
Framax liftišahtinurk I on spetsiaalselt välja töötatud šahtide jaoks. Rakestamine ja lahtirakestamine toimub tööohutuseeskirjade kohaselt, ilma kraanata, st keerates lihtsalt positsioneerijat sarrusevarda abil, mugava põrklinkvõtme abil või nupuvajutuse teel hüdroajami abil. Raketis teisaldatakse ühes tükis, mis säästab kraana kasutamise aega. Framax liftišahtinurk I sobib peale selle ka posti elementide ja seinaraketise sisenurga jaoks.
Täiteelemendid
Framax universaalne kinnituslukk sobib oma pingutusvahemikuga 15 cm täpselt elemendirastriga. Nii on iga seinapaneeli kohta vaja ainult ühte täiteelementi.
![Täiteelemendid]()
![Framax montaažitööriist]()
Framax montaažitööriist
Teisalduskonksu ohutuks põrandalt käsitsemiseks, raketise ihtimiseks või topeltpeaga naelte väljatõmbamiseks.
Univ. Seinapaneel SCC
Võimaldab isetiheneva betooni (SCC) valamist raketisse altpoolt sissepumpamise teel. Saab kasutada nii seinapiirkonnas kui ka otsa tugiraketisena.
![Univ. Seinapaneel SCC]()
![Tõmbid]()
Tõmbid
Ankrute suur, kuni 1,35 m vahekaugus tagab erakordselt suure kulude kokkhoiu. Tänu suurtele koonilistele ankruhülssidele on võimalik paneele ühele või mõlemale poole kallutada ja õrgusnihkega paigaldada.

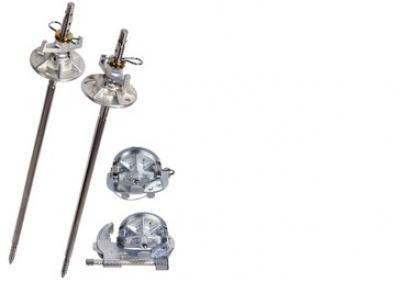

Tõmbi süsteem Monotec
Ankrukohtade usaldusväärseks ja kiireks tegemiseks on vaja ainult ühte inimest. Ergonoomiline, ainult ühelt poolt paigaldamine säästab aega ja lühendab seega rakestamisaega.
![Tõmbi süsteem Monotec]()
![Tõmmasüsteemi Monotec paigaldamine]()

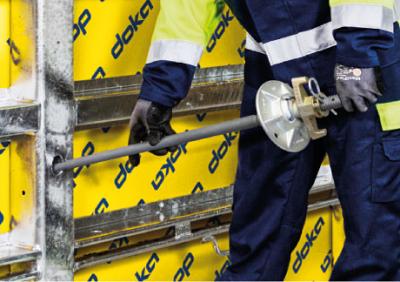

Tõmmasüsteemi Monotec paigaldamine
Kombimutter on samal ajal nii paneelide ühendus kui ka ankurdusmutter. Selle abil ühendatakse esimesena paigaldatava külje paneelid. Suurpaneelide korral kinnitatakse ankurdusmutrid raamiprofiilile. Pärast raketise sulgemist paigaldatakse ühelt küljelt Monotec ankrud ja keeratakse Monotec narrega kinni.

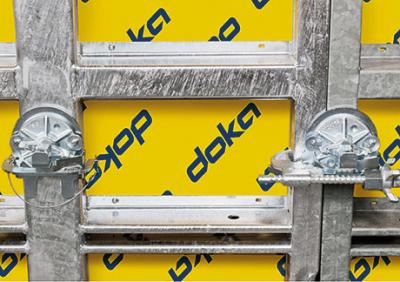

Tõmmasüsteemi Monotec seinapaksused
Kõigest kahe koonilise Monotec ankruga saab ökonoomselt rakestada seinapaksusi 15–35 cm.
![Tõmmasüsteemi Monotec seinapaksused]()
Kasutamine
Integreeritud talasüsteem
Kinnitustalad võimaldavad paneeli kogu laiuses selliste tarvikute nagu kaldtugede, jäikustalade ja valuplatvormide kiiret paigaldamist – ühe hetkega ja ilma kohustuslike kinnituskohtadeta.
![Integreeritud talasüsteem]()
![Ühendamine]()
Ühendamine
Paneelid saab ühendada ühe vasaralöögiga, mis tagab kiire töötamise ilma lisatööriistu vajamata.
Vertikaalne ühendamine
Universaalne kinnituslukk tagab tänu suurele tugipinnale paneelide joondatud ühendamise kuni kõrguseni 5,40 m. Kõrgemate raketiste korral kasutatakse paneelikomplektidele lisajäikuse andmiseks jäikustalasid. See võimaldab suuremate paneelikomplektide kraana abil paigaldamist ja eemaldamist.
![Vertikaalne ühendamine]()
![Servaraketised]()
Servaraketised
Framax Xlife universaalpaneelid sobivad tänu spetsiaalsele avamustrile eelkõige välisnurkade, seinaühenduste, otsa tugiraketiste ja postiraketiste ökonoomseks moodustamiseks.
Nurgad ja ühendused
Sise- ja liigendnurkade ning mitmekülgsete Framax-moodulitest universaalpaneelide abil saab kiiresti ja töökindlalt ehitada mistahes kujuga nurki, otsa tugiraketisi ja T-ühendusi. Nii saab vältida kulukaid ehitusplatsil tehtavaid lahendusi.
![Nurgad ja ühendused]()
![Ohutu töötamine platvormi süsteemiga Xsafe plus]()
Ohutu töötamine platvormi süsteemiga Xsafe plus
Eelmonteeritud, kokkukäivad tööplatvormid koos integreeritud küljekäsipuude, redelite ja isesulguvate läbipääsuavadega on kasutamisvalmis ja suurendavad oluliselt tööohutust.
