Ultrakönnyű tag az egyoldali kitámasztások családjában
Magyar Doka Kft.
Az egyoldali falak kitámasztása különös gondosságot és odafigyelést igényel, ugyanakkor általános cél a minél gyorsabb és hatékonyabb építés. A szükséges kitámasztás és lehorgonyzás típusának kiválasztása függ az alkalmazott falzsalu rendszertől, a munkahelyi körülményektől, az épülő fal geometriájától, az alkalmazott beton típusától. Míg a nagyobb teherbírásra fejlesztett kitámasztó bakok hátránya a daruzás szükségessége, addig a kézi erővel mozgatható bakok korlátozott falmagasságok mellett alkalmazhatók. Általános magasépítési munkákhoz ez utóbbi megoldások elegendőnek bizonyulnak: az ilyen jellegű alkalmazásokhoz ideális egy ultrakönnyű kitámasztás, amely nemcsak megtartja a variábilis bakok daruzás nélküli kezelésének lehetőségét, hanem alumínium anyagának és egyedi kialakításának köszönhetően egyszerűen összecsukható és kinyitható konstrukció.
A rendszerek között új elemként megjelenő Kitámasztó bak AL illeszkedik a modern építési követelményekhez:
- használata gyors és egyszerű
- logisztikailag könnyen kezelhető – egy elemből áll, nincs elvesző alkatrész
- kevesebb munkaterületet foglal – kisebb visszatámasztási távolsággal rendelkezik

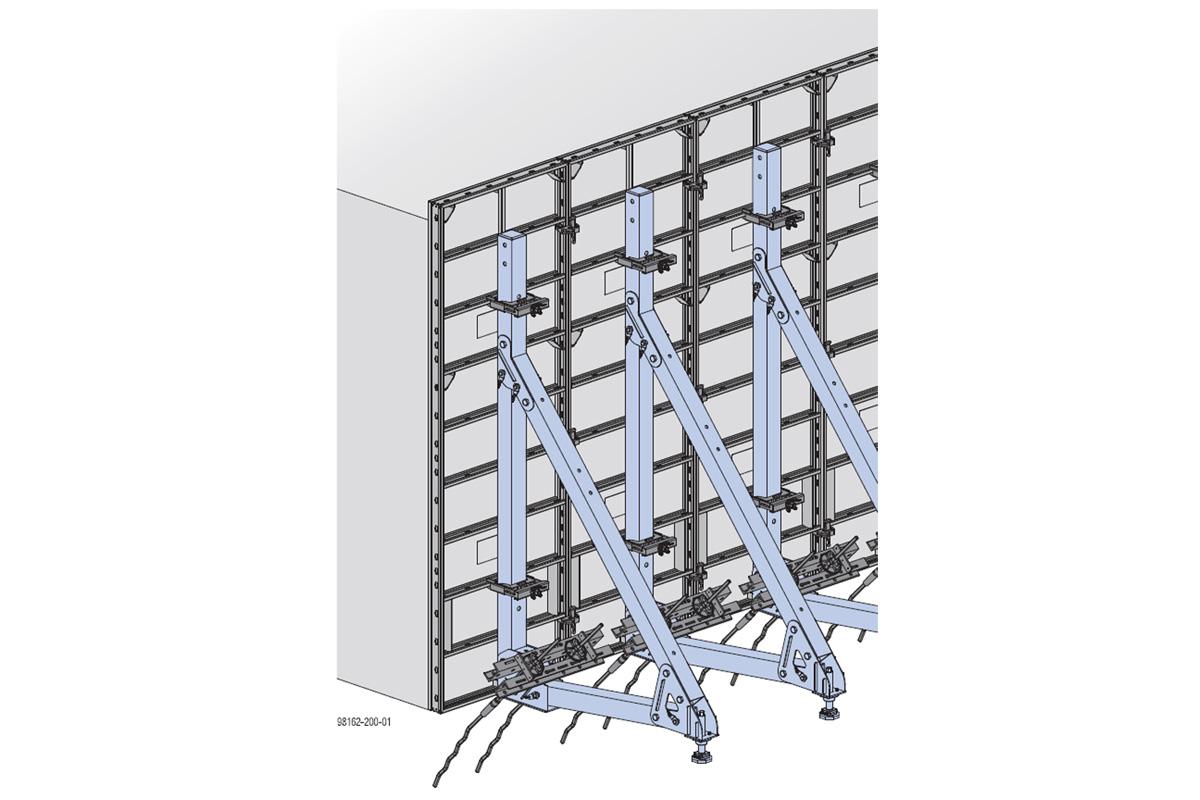

Alumínium kitámasztó bak
Az 55 kg tömegű, egy elemből álló, alumínium kitámasztó bak kézi erővel könnyen kezelhető.
Az alapelem 3,00 m-es zsalumagasságig alkalmazható, míg a toldattal együtt 3,30 m-es zsalumagasság érhető el.
A megengedett maximális frissbeton nyomás 40 kN/m2, ami a választott falzsalu rendszertől és annak kialakításától függően 75-90 cm-ként elhelyezett bakokkal vehető fel.

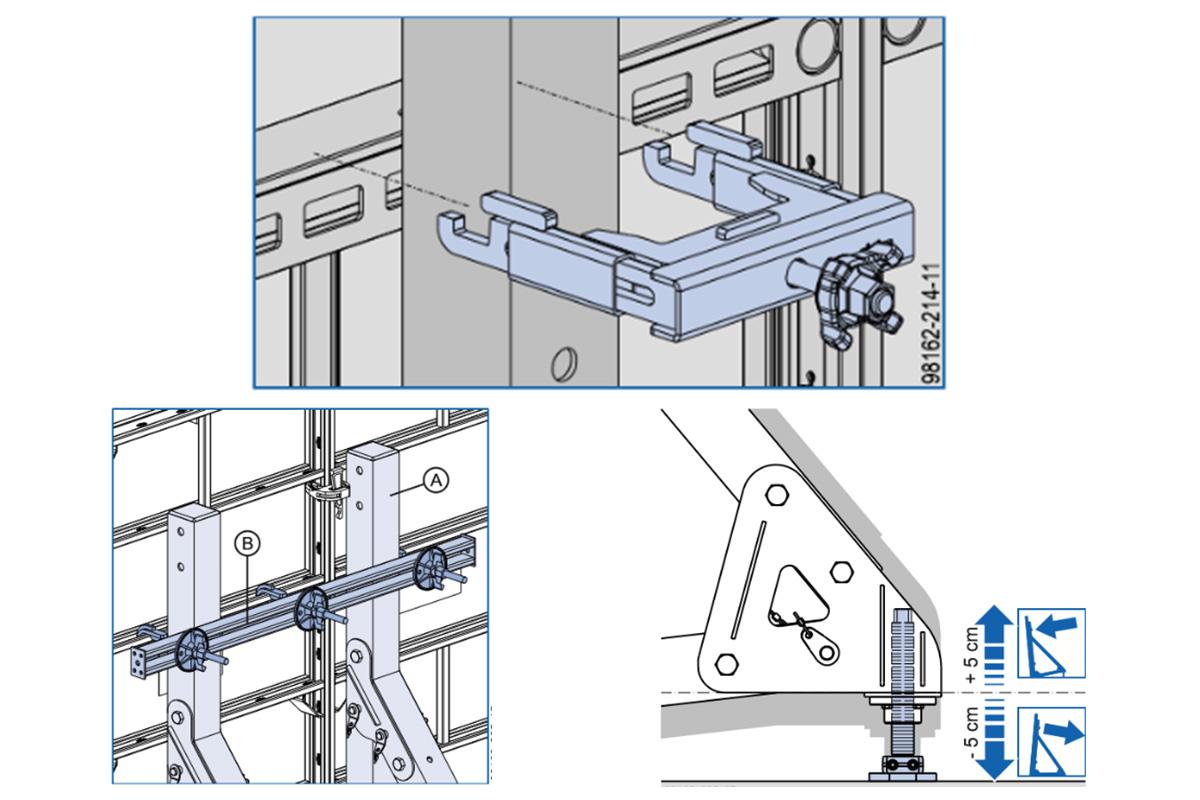

A leggyakrabban használt keretes falzsalu rendszerekhez univerzális szorító segítségével kapcsolható, de akár kötősínek segítségével is rögzíthető.
A kialakításnak köszönhetően vízszintes hevederek vagy távtartók nélkül, közvetlenül rögzíthető a kitámasztó bak a keretes elemek profiljára.
A bak hátsó támasztási pontjánál található orsós láb segíti a fal függőlegességének pontos beállítását és a bakok illesztését a falzsaluzat síkjához.
A szerelésnél nincs szükség különböző elemek válogatására vagy előszerelésre, mivel az összecsukható, zárt kialakítás miatt gyorsan, egy egységként kezelhető.
Egyoldali fal lehorgonyzás

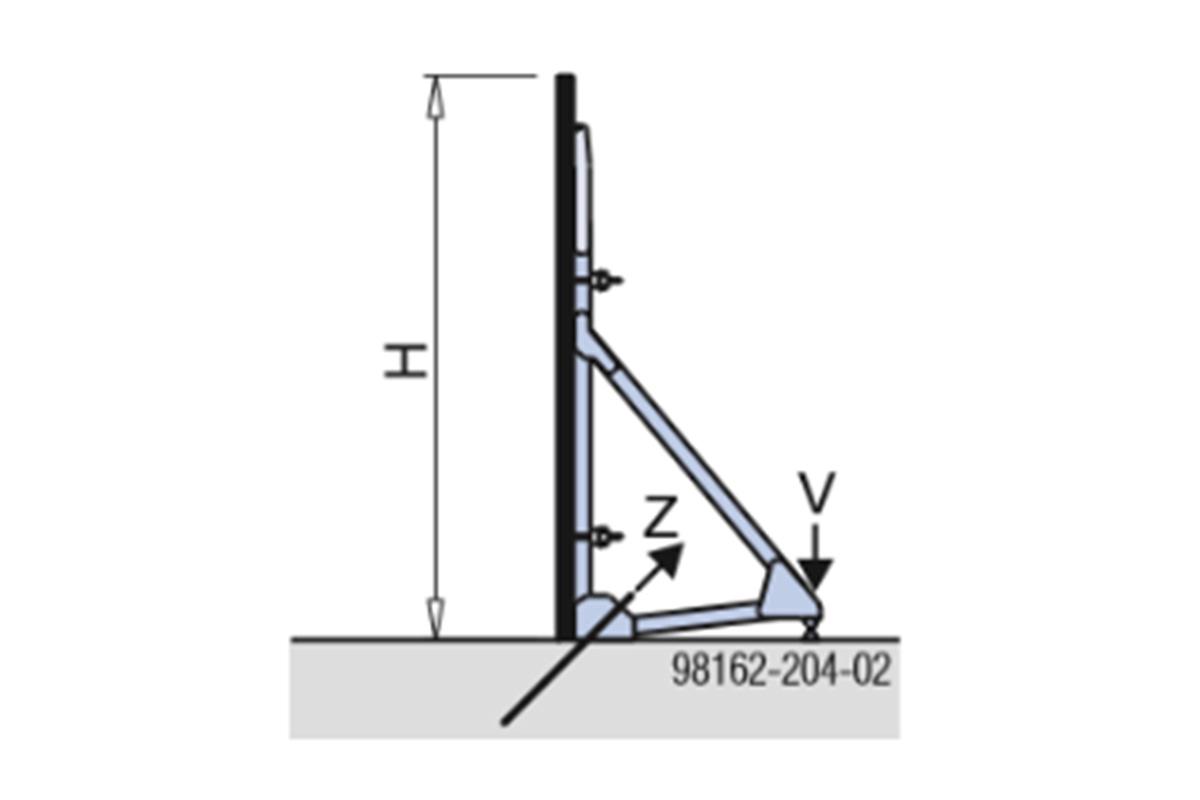

A lehorgonyzások kialakítása különösen fontos az egyoldali falak esetén, hiszen a frissbeton nyomásból fellépő erők reakcióereje ott összpontosul. Fő szabályként (hasonlóan a többi bak esetén is) megjegyezhető, hogy a lehorgonyzásokat minden bak két oldalán szimmetrikusan, 15-15 cm-re a bakok tengelyétől kell elhelyezni.
A lehorgonyzás típusának kiválasztásakor figyelemmel kell lenni az alaplemez vastagságára és állapotára, eszerint a betonozás előtt vasaláshoz rögzíthető lehorgonyzó elemek a hullámankerek és a véglemezes ankerek, míg utólagos lehorgonyzás esetén megoldás a kőzetanker feszítő elem.
A lehorgonyzás dőlésszöge 45°, ettől eltérő beállítás esetén a lehorgonyzás jelentős többletterhelést kap, amely túlterheléshez, a szerkezet sérüléséhez, esetleg teljes tönkremeneteléhez, továbbá munkahelyi balesetekhez vezethet.
Daruzási egységek

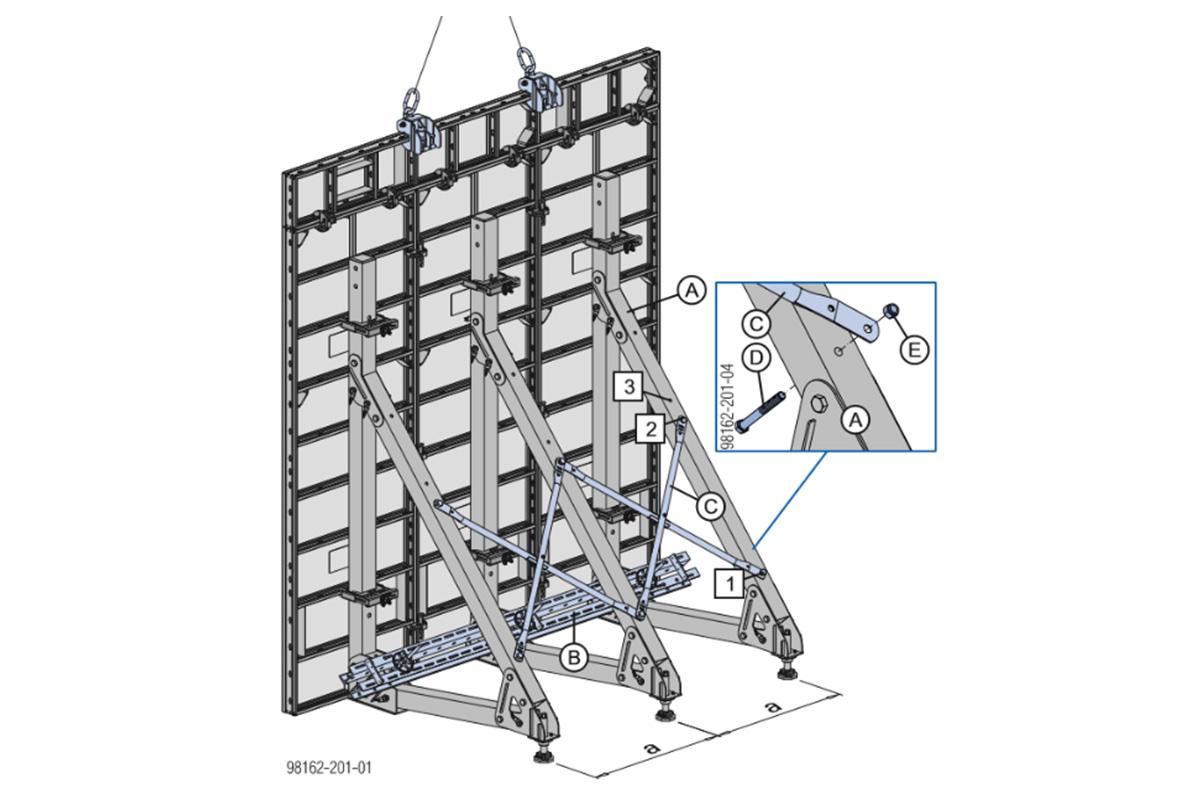

Ugyan az alumínium bakok kézzel mozgatva is könnyen kezelhetők, több ütem esetén célszerű daruzási egységekben gondolkodni és a falzsalut a kitámasztó bakokkal együtt mozgatni. A daruval való mozgatáshoz a bakokat egymáshoz kell merevíteni, ez az alumínium baknál kétféleképp tehető meg:
- Az egyik megoldás a Staxo alátámasztó tornyoknál már ismert Andráskereszt 9.100 rögzített keresztmerevítő elem, amit a bak ferde profiljára rögzíthetünk hatlapfejű csavar és hatlapfejű anya segítségével.
- A másik megoldás, a rendszerhez kérhető, egyedi csavaros csőbilincs, amit a bakhoz rögzítve és a hagyományos állványcsövekkel kiegészítve alakítjuk ki a merevítéseket.
A ferde profilon előre fúrt rögzítő pontok találhatók, a választott merevítési megoldás és a bak tengelytávolságok határozzák meg, melyik lyukra van szükség a merevítés rögzítéséhez.
Kitámasztó bak kiválasztása

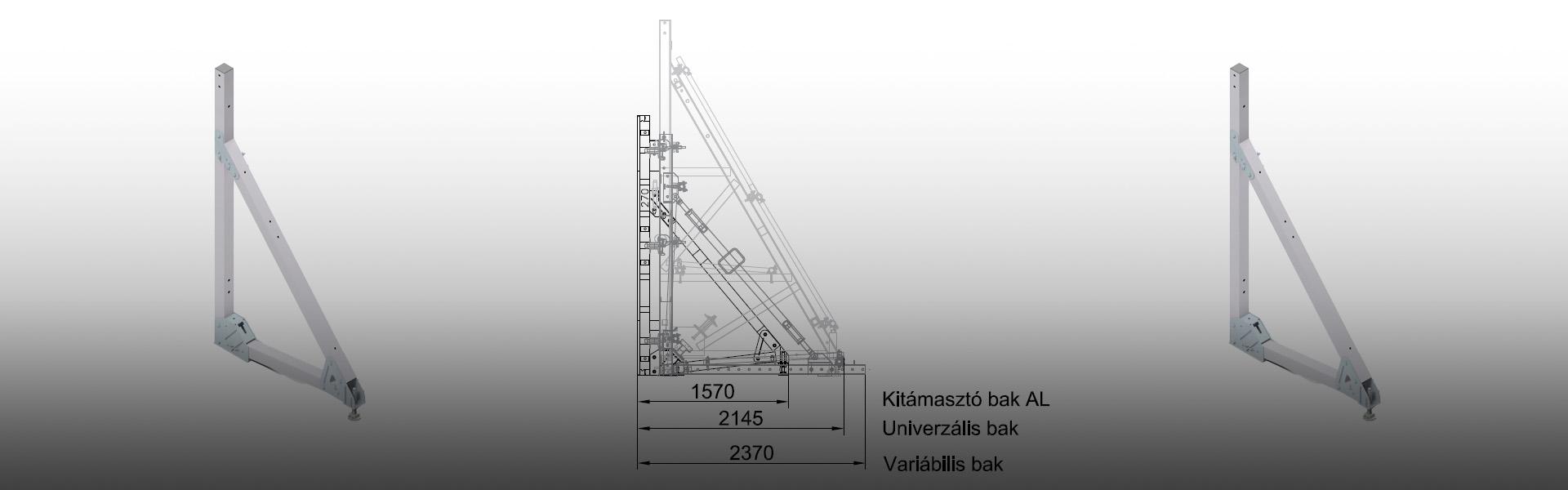

Az alumínium bak kitámasztási távolsága jóval kisebb, mint más rendszerű kitámasztásoké, ezáltal olyan helyiségek és területek esetén is megfelelő választás, ahol a nagyobb támasztási távolság az építéshelyen lévő akadályok miatt nem felel meg.

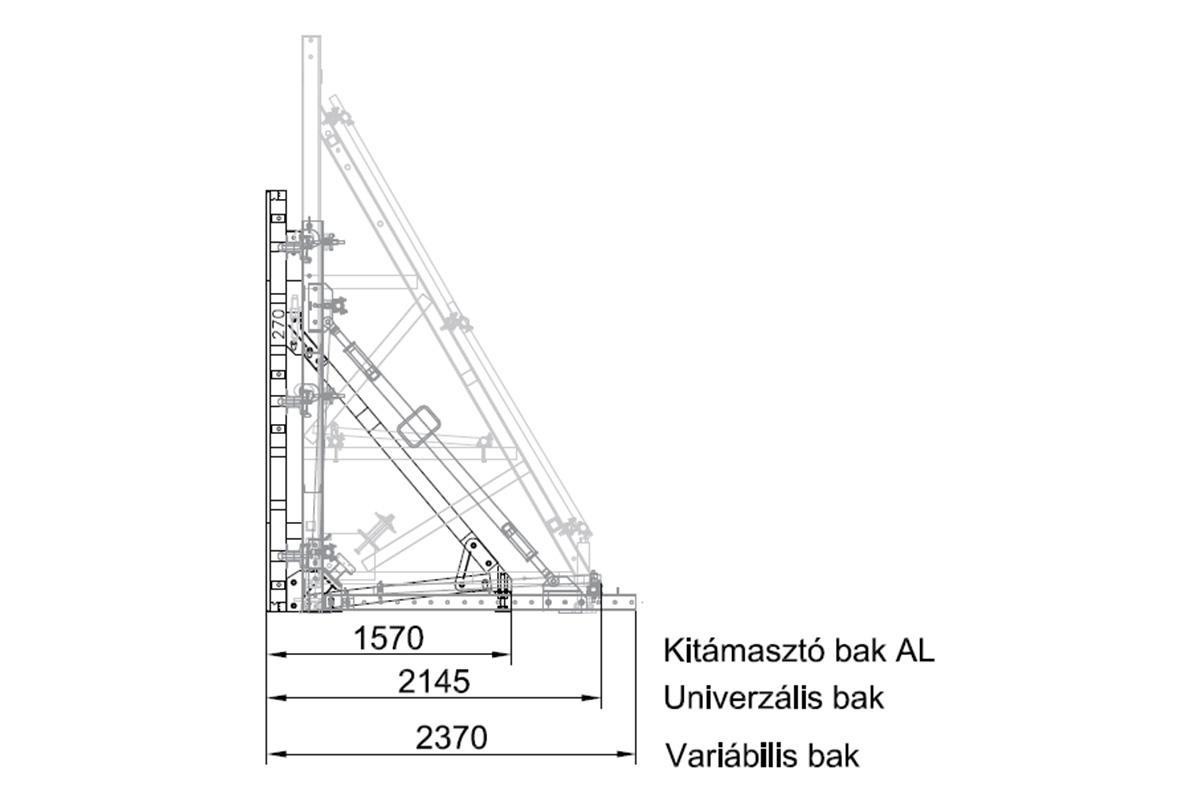

A példa Framax Xlife rendszerhez való kapcsolást ábrázol. Mindhárom kitámasztás „A” típusa (legkisebb magassági egység) látható. A variábilis és univerzális kitámasztó bakok univerzális hevederrel csatlakoznak a falzsalu rendszerhez. Látható, hogy a készülő falsíktól való maximális távolság jelentősen kisebb az alumínium bak esetén, akár 30%-kal több helyet spórolhatunk az építési területből a többi kitámasztó rendszerhez viszonyítva.

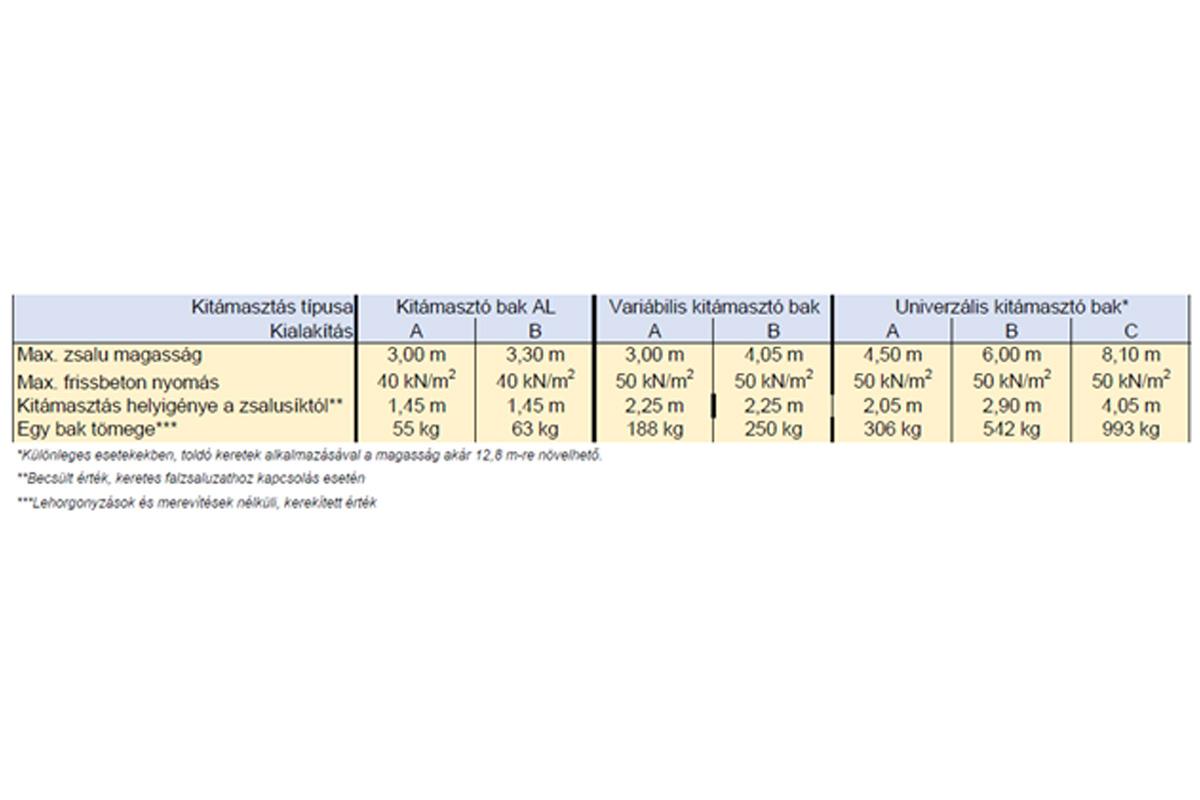

Az alábbi táblázat segítséget nyújt dönteni a szükséges kitámasztási megoldások között, a megfelelő építési körülményeket és követelményeket figyelembe véve:
Az alumínium bak tehát ideális választás kisebb magasépítési munkáknál, gyors szereléssel miatti kivitelezési idő megtakarítás vagy szűk építési terület esetén, illetve ahol egy logisztikailag egyszerűen kezelhető, de mégis univerzálisan alkalmazható kitámasztási megoldásra van szükség.
Budapesti bemutatótermünkben igény szerint megtekinthető és szerelhető!
