Emeletráépítés a levegőben
Magyarország I Debrecen
Debrecenben, a Kálvin tér 14. alatti társasház bővítése olyan műszaki megoldásokat kívánt, amelyre ritkán van példa. A feladat a meglévő, egy szint pince, földszint és 5 emelet szintszámú, egy üzlet és 25 lakás egységből álló társasház átalakítása és bővítése 11 lakással. Az új épületrész mellett közvetlenül egy meglévő raktárépület, egy épülő szállodaépület és a meglévő 25 lakásos társasház található.
Az új épületrész a 2. emelet feletti födémtől kezdődően egy jelentős konzollal rendelkezik, amely a meglévő társasház fölé nyúlik be. A meglévő épület fölé nyúló konzol azért szükséges, mert a fölé épülő újabb 3 szint terheinek viselésére a meglévő szerkezet nem alkalmas. A konzol 6,47m hosszú, és 8,33m széles. Az épület ezen része 3 szint magas, teljes magassága 10,28m. Ez az épületrész egy 54 m2 alapterületű egyszintes lakást, illetve egy kétszintes lakást foglal magába.
A kivitelezés 2023. márciusában kezdődött. A kivitelező az A-Híd Zrt. volt, a tartószerkezeti kiviteli terveket is az A-Híd Zrt. készítette el. A vasbeton szerkezetépítést a Monolit-Épszer Kft. végezte. Az épület konzolos részének építése egyedi építéstechnológiát igényelt, mivel az épülő központi épületrész egy emelettel feljebb történő építése után erre a szerkezetre terhelő egyedi függesztőszerkezet segítségével lehetett ezt elkészíteni. A szokatlan feladat és kivitelezési módszer indokolta, hogy a kivitelezővel és a statikus tervezőkkel (szintén az A-Híd Zrt) közösen fejlesszük ki a legjobb megoldást, és ennek érdekében több hónappal a kivitelezési idő előtt megkezdődtek az egyeztetések.
Az építendő konzol fenékzsaluzatát képező 7cm vastagságú előregyártott vasbeton panelek az új épületrész 3. emelet feletti födémére rögzített segédszerkezetről lettek lefüggesztve. A kéregpaneleken elkészülő vasbeton födémen kívül a 3. emelet falainak, illetve a 3. emelet feletti födémnek a terhét viselte a függesztő segédszerkezet, melyet a 3. szint „dobozszerkezetének” teljes együtt dolgozásának kialakulása után lehetett elbontani.
A függesztő segédszerkezet egy teljes mértékben egyedi tervezésű megoldást igényelt. A 4 db főtartót külön-külön kellett méretezni, mivel a terhelésük eltérően alakult, a 3. emeleti falak elrendezése és a különböző terhelési mezőméretek miatt. A szerkezet kialakításánál meghatározó volt az épület geometriája, alaprajzi elrendezése, mivel a legfontosabb szempont a fellépő reakcióerőknek az épületbe megfelelő módon történő bevezetése volt. A megtámasztásoknál fellépő húzóerőket az épület tartószerkezetének tömege ellensúlyozza. A teherviselésben részt vevő falakat és pilléreket, illetve a függesztőszerkezet bekötési pontjait az építéstechnológiából keletkező többletigénybevételekre kellett méretezni. A legnagyobb nyomóerő: 446,75kN, a legnagyobb húzóerő: 181,73 kN, melyet az épületszerkezetnek adott át a segédszerkezet. A függesztőszerkezet önsúlyából, a vasalás és a frissbeton súlyából, valamint az építési terhekből adódó lehajlást túlemeléssel lehetett kiegyenlíteni. A szükséges túlemelés mértéke a statikai számítások alapján 26mm volt.
A tartószerkezeti viselkedés három fő részre különül el:
- a függesztőszerkezet megkapja a födém frissbetonjának súlyát és az önsúly terheket,
- a födém betonjának szilárdulása közben bevonható a teherviselésbe, így a függesztőszerkezettel együtt viselik a falak építési terheit,
- a vasbeton falak megszilárdulása után azok faltárcsaként működnek és a konzolos részen fellépő terheket és hatásokat továbbítja a központi épület felé, és a bekötött födémekre.
Az elkészült 3. emeleti dobozszerkezet önsúlya alatt 25 mm -t hajlott le az alsó vasbeton födém.

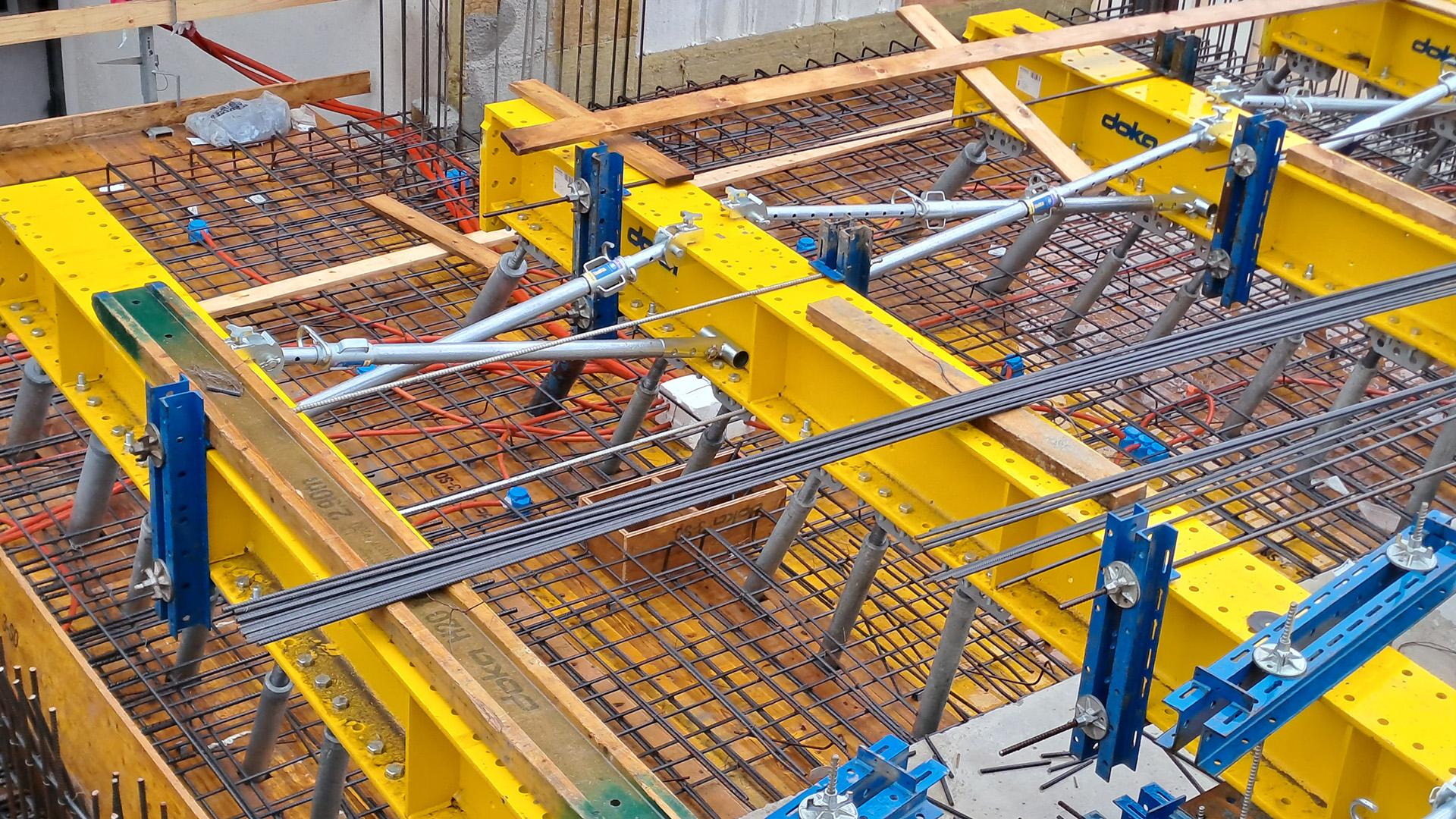

Az egyedi függesztőszerkezet fő elemei a Doka új nehézállványának alkatrészeiből, a 8,90m hosszú HEB400 tartókból lett felépítve. A 4 főtartó közül 2 a födémre lett letámasztva, a nyomópontot a födém alatti falra támasztva, a húzópontot a födémmezőre lehorgonyozva alakítottuk ki. A másik 2 főtartó esetében - a geometriai adottságok miatt - a húzóerők lehorgonyzási támasza is egy falra került, és az ankerrudakkal történő lekötés az egy szinttel lejjebb lévő födémhez került visszahorgonyzásra.
A vízszintes elmozdulás megakadályozása érdekében két főtartó a központi épület hátsó falában előre elhelyezett hídszegély ankerekhez volt visszakötve. két főtartó pedig a födémhez rögzített horgonyzó elemekhez volt visszakötve 2-2 db ankerrúddal. A visszakötő ankerekben ébredő legnagyobb erő 59kN volt. A főtartók alátámasztását wu12 acélhevederek illetve az SL-1 alagútzsalu rendszer HEM220 tartói alkották.
Ezek az acélgerendák 60cm magas máglyákat képezve biztosították a szükséges minimális munkamagasságot az elkészítendő 3. emelet feletti födém fölött. Az Unikit HEB400 főtartók a támasztási ponttól 3,85 méterre lógtak ki konzolosan, melyről 7 db orsós támrúd segítségével függesztettünk le egy-egy 6 m hosszú wu14 acélhevedert. Ezeken a hevedereken összesen 24 ponton voltak felkötve a 2. emelet feletti födém zsaluzataként szolgáló előregyártott kéregpanelek. A kéregpanelekbe már a gyártásuk folyamán bebetonozásra került a függesztési pontok pozíciójában egy-egy „szádfal hegeszthető hüvely”, melyekbe ankerrudakat tekerve lehetett csatlakoztatni azokat a függesztőszerkezethez és beállítani az előírt túlemelést. A vízszintes stabilitás érdekében a wu14 acélhevederek a 2. emelet falához lettek rögzítve a falon átfúrt ankerrudak segítségével. Az ezen a ponton átadódó legnagyobb erő 117 kN volt.
A tervezés során fontos volt, hogy az összes munkafolyamatot figyelembe véve készüljön el a függesztőszerkezet. A függesztőkeretek tengelyvonalának pozícióját befolyásolta, hogy az orsós rudak és a 6 méteres wu14 acélhevederek mellett be lehessen zsaluzni a 3. emelet oldalfalait. Itt helyet kellett hagyni a falzsaluzatnak illetve a beállító támaszoknak.
Az orsós támrudak esetében a kritikus folyamat a szétszerelés volt, mivel ekkor már a 3. emelet feletti födém is bebetonozásra került, így a födémen akkora kirekesztéseket kellett kialakítani, hogy az orsós rudak eltávolíthatók legyenek.
A szűk felvonulási területről kellett rendkívül óvatosan feldaruzni az épületre a 1,5 tonna súlyú, 8,90m hosszú acél főtartókat a Debreceni Református Egyetem épülete mellett.
A kivitelezés az egyedi megoldások miatt rendkívüli odafigyelést, és fegyelmezettséget követelt meg a kivitelező részéről. A megfelelő műszaki megoldás kialakítása pedig hosszú, az építési fázist jóval megelőző tárgyalássorozaton született meg. A közös munka eredményeként egy különleges, látványos szerkezet készült, mely a Doka különböző zsalurendszereiből lett összeállítva, bizonyítva a rendszerek kompatibilitását, és azok logikus kialakítását.
Alkalmazott Doka rendszerek, megoldások:
- Függesztő segédszerkezet: Unikit fő- és kereszttartó rendszer, SL-1 tartók, orsós támrudak, WU14 homlokzati hevederek
- Födém: Dokaflex fatartós födémzsaluzat
- Munkaszint: Doka összecsukható munkaállvány K 3,00m
- Falak: Framax Xlife falzsaluzat
- Pillérek: KS pillérzsaluzat
Lépj velünk kapcsolatba!
Amennyiben tetszett blogposztunk, vagy szeretnél hozzászólni András írásához, vedd fel velünk a kapcsolatot és írd meg véleményed.
Budapest, 2024. február 20.
