BIM

A BIM segítéségével a projektre vonatkozó minden információ könnyen kezelhető, a tervezéstől az építésen keresztül egészen az elkészült épület karbantartásáig. A teljes életciklusra vonatkozó összes adat egyetlen központi helyen található. Mindez egy holisztikus megközelítést eredményez, amely lehetővé teszi a hatékony együttműködést, és az adatok automatizált és átlátható megosztását az építésben résztvevő felek – építészek, alvállalkozók, tervezők és zsaluzási szakemberek – között. Az érintettek bárhol, bármikor hozzáférnek a legfrissebb adatokhoz, és a projekt irányítása sokkal gördülékenyebb, mint azt a szokványos építési folyamat lehetővé tenné.

A BIM technológiával az épületről és a teljes építési folyamatról modell készül, még mielőtt az építkezés elkezdődne. Az esetleges hibákra és problémákra már a digitális verzióban fény derül, és ezek azelőtt kijavíthatók, mielőtt fennakadást okozhatnának az építkezésen. A projekt szigorúan követi az „először virtuális, azután valós” építkezés elvét.

Új módszer, amely forradalmasítja az építkezést
A BIM a Doka számára is újdonságot jelent. Ezért cégünk évek óta tanulmányozza, hogyan segíthetnek a BIM alkalmazások abban, hogy a zsaluzási megoldások még pontosabban igazodjanak az építési folyamatokhoz, jelentősen hozzájárulva ezáltal a projekt sikerességéhez. Megalapult a Kompetencia központ, ahol a Doka szakértői feltérképezték a BIM technológiában rejlő lehetőségeket és előnyöket. Több mint 800 Doka zsaluelem már két éve elérhető a Tekla Warehouse-ban, a Revit termékcsaládok pedig tavaly november óta megtalálhatók a Doka honlapján. Jelenleg a SharePoint, a BIM 360 és a Trimble Connect platformok segítségével osztunk meg adatokat ügyfeleinkkel.

Gyakorlati alkalmazás a németországi SOFiSTiK projekt keretében

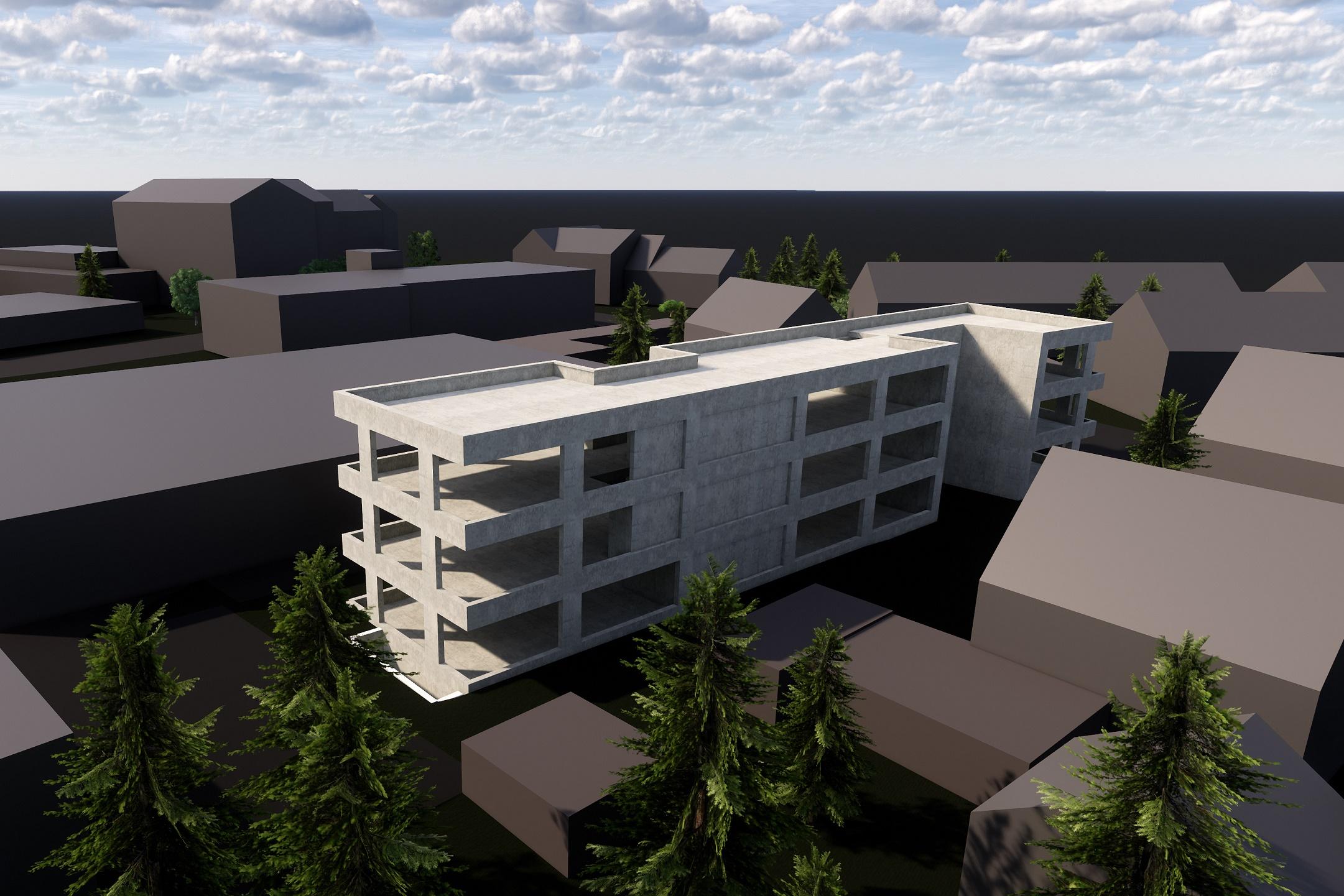

A SOFiSTiK AG, az építőipari szoftverek szakértője, a BIM technológia egyik úttörője Németországban. A cég teljes mértékben ezt az innovatív technológiát alkalmazza nürnbergi új irodaházának tervezéséhez és kivitelezéséhez. A fővállalkozó a WOLFF & MÜLLER Hoch- und Industriebau GmbH & Co. KG volt, amely szintén jelentős tapasztalattal rendelkezik a BIM területén. A Doka biztosította a zsaluzási megoldásokat a három szintes irodaház számára, illetve egy beépített, integrált virtuális zsalukoncepcióval is támogatta az építést. Az irodaház terveit a GP Wirth Architekten építészei készítették el.

A projekt ideális lehetőség volt arra, hogy a Doka tapasztalatot gyűjtsön, és mélyebben megismerje a BIM-et. A tervezési szakaszban az épület moduláris felépítése és egyszerű kialakítása bizonyult az egyik legnagyobb előnynek – az egyes emeletek alaprajza között kicsi az eltérés. Ennek köszönhetően a Doka mérnökei gyorsan integrálták a zsaluzási követelményeket a modellbe. A feltételek ideálisak voltak ahhoz, hogy a zsaluzatot BIM technológiával tervezzék meg. A tervezés során a Doka felhasználta a fővállalkozó adatait és modelljeit is.

A projekt minden részvevője az Autodesk Revit BIM szoftver segítségével irányította a munkát, így biztosítva a folyamatok hatékonyságát a kezdetektől. Természetesen a Doka is a Revitet használta a zsalu tervezéséhez. Ennek köszönhetően az adatok átadása során bekövetkező esetleges veszteség teljesen mértékben elkerülhető volt. Valahányszor a résztvevők BIM szoftvercsomaggal dolgoznak, az Industry Foundation Classes (IFC) formátum használata javasolt, mivel ezt minden BIM program képes importálni és exportálni. A tapasztalatszerzés érdekében a Doka is IFC formátumban exportálta a SOFiSTiK irodaházról készített modelljét.

„A BIM annyit jelent, hogy az épület először virtuálisan, majd a valóságban épül fel. Az építési projekt így könnyebben megtervezhető, és nagyobb a biztonság az ütemezés és a költségelemzés terén. Tapasztalt BIM felhasználók vagyunk, és szívesen dolgozunk együtt olyan partnerekkel, akik osztoznak a módszer iránti lelkesedésünkben, illetve elő szeretnék segíteni széles körű alkalmazását. A SOFiSTiK project során a Doka hozzáértő partnernek bizonyult, aki elkötelezte magát az innováció mellett. Folytatjuk az együttműködést, hogy továbbfejlesszük a BIM módszert”, nyilatkozta Thore Wolff, a Wolff & Müller munkálatok ütemezéséért felelős menedzsere.

4D-s látványterv

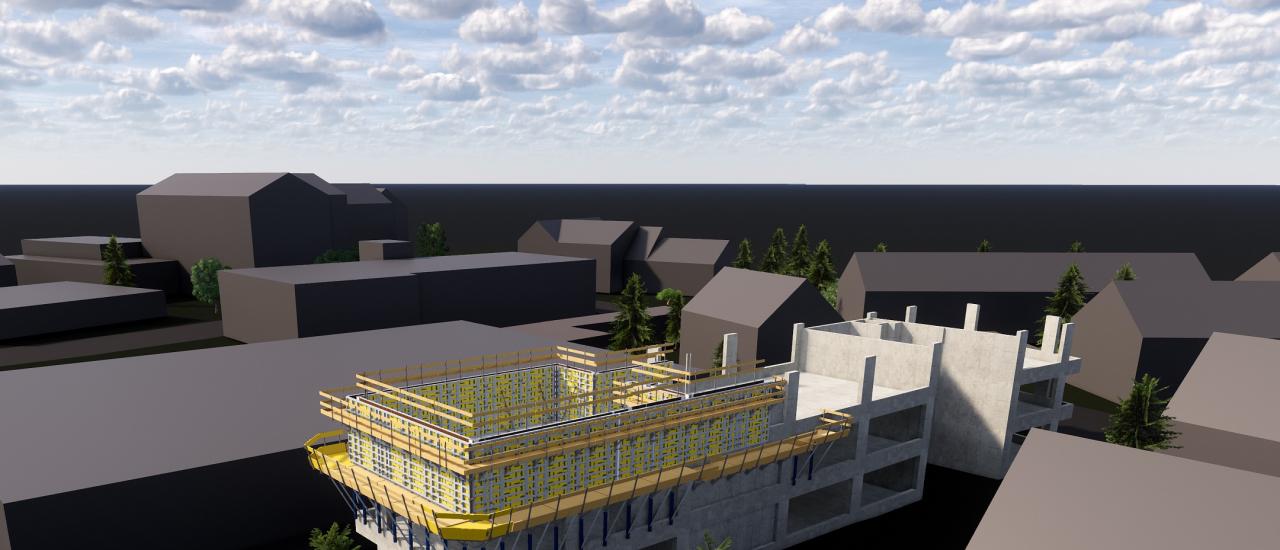

A fővállalkozó 4D-s szimulációt is kért a zsaluzat tervezéséről. A 3D-s látványtervhez az időt adtuk hozzá negyedik dimenzióként. Nem csak magáról a szerkezetről készült szimuláció, hanem a teljes munkafolyamatról is, beleértve a munkálatok kezdetének és befejezésének dátumát, és az egyes építési szakaszok időzítését. Az alvállalkozó bármikor megtekinthette az építkezés aktuális állapotát, és ellenőrizhette, hogy az építési munkálatok az eredeti ütemezésnek megfelelően haladtak-e. Az információ egységes és átlátható volt, minden résztvevő ugyanazokkal a naprakész adatokkal rendelkezett.

A 4D-s szimuláción felül a Doka egy videót is készített (www.doka.com/sofistik), ami lépésről-lépésre mutatja be, hogyan épül az irodaház. A videó segítségével a néző képet kap a zsaluzat logikájáról és az építési folyamatokról.

„A BIM szempontjából a SOFiSTiK irodaház felépítése fontos projekt a Doka számára. A projekt lehetőséget ad arra, hogy gyakorlati tapasztalatot szerezzünk a BIM módszer alkalmazásában, és növeljük szakértelmünket ebben az ágazatban. Ezeket a tapasztalatokat a jövőben is kamatoztatjuk majd, és ezzel megkönnyítjük az építési munkálatok optimalizálását ügyfeleink számára”, nyilatkozta Martin Schneider, a Doka közép-európai BIM koordinátora.

Felhasznált zsalurendszerek

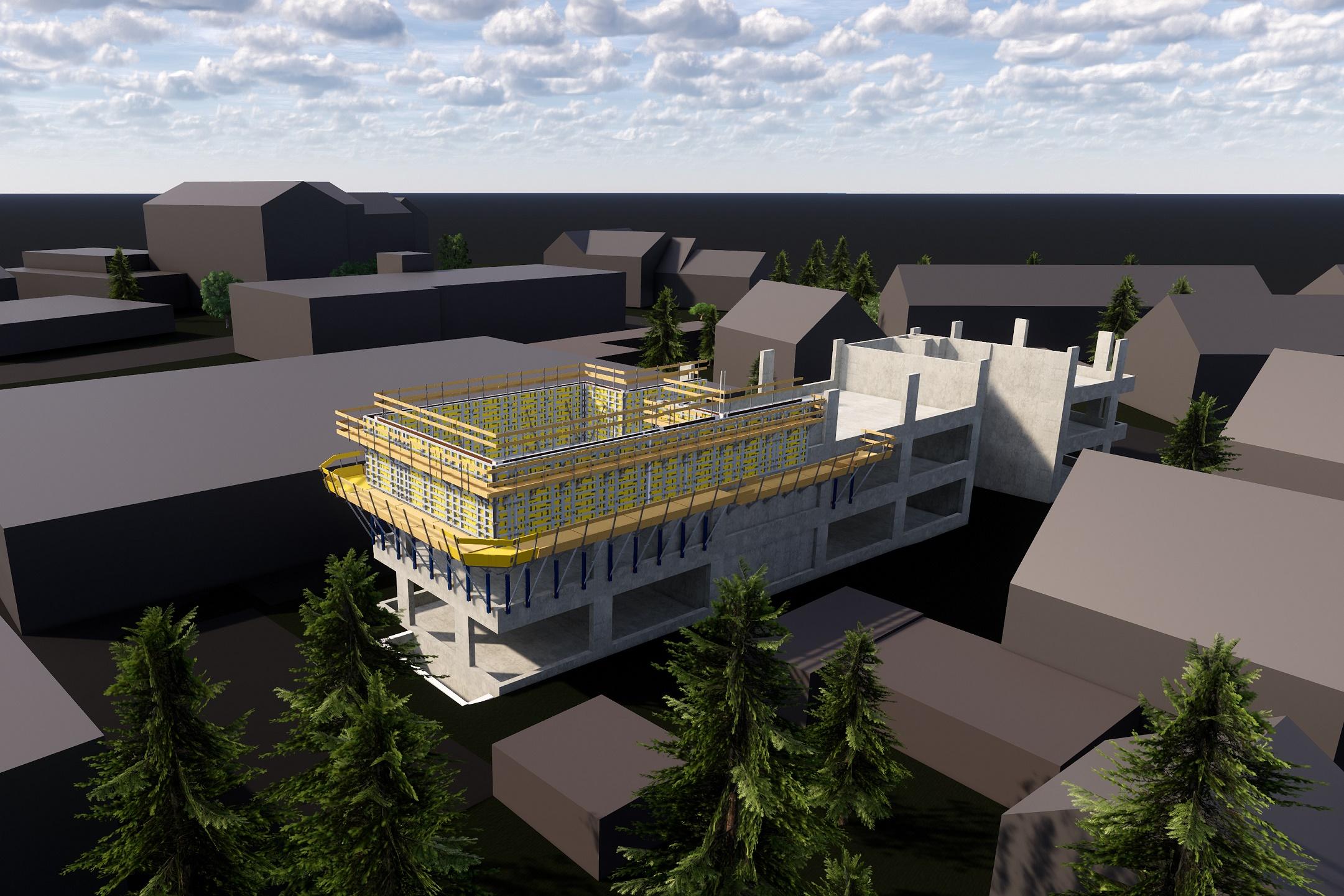

Az irodaház felépítéséhez a Dokaflex fatartós födémzsalut használtuk. A rendszer megfelelt az építési munka során felmerült két alapvető követelménynek: sokoldalú és nagyon könnyen kezelhető. A helyszíni munkások megbízható védelméről a K összecsukható munkaállvány gondoskodott. Az előszerelt egységek nagymértékben csökkentik a szerelési- és daruidőt.
