BIM módszerrel növeltük a zsaluzás hatékonyságát a „Gelbe Haide” projektben

Virtuális tervezés a gyorsabb kivitelezésért

07.03.2020 | Ausztria
BIM módszerrel növeltük a zsaluzás hatékonyságát a „Gelbe Haide” projektben

A Doka épületinformációs-modellezéssel (BIM) készítette el a Bécs 23. kerületében épülő víztározó virtuális modelljét annak érdekében, hogy a falzsalut és az ütemidőket minél pontosabban megtervezhessék. Ezzel csökkentette a HABAU építőipari vállalat által a helyszínen elvégzendő munka és a biztosítandó források mennyiségét. A munkások hatékonysága megkétszereződött, így a szakaszokat háromnapos ütemekben tudták kiönteni.

Impresszum

  • A rendkívül részletes BIM modell lehetővé tette, hogy optimalizálják a szükséges zsalu mennyiségét. A zsalut így nem kellett átszerelni, ami jelentősen csökkentette a munkaidőt.
<br />

<br />
Képek: Gelbe Haide_1.jpg, Gelbe Haide_2.jpg
<br />
  • A rendkívül részletes BIM modell lehetővé tette, hogy optimalizálják a szükséges zsalu mennyiségét. A zsalut így nem kellett átszerelni, ami jelentősen csökkentette a munkaidőt.
<br />

<br />
Képek: Gelbe Haide_1.jpg, Gelbe Haide_2.jpg

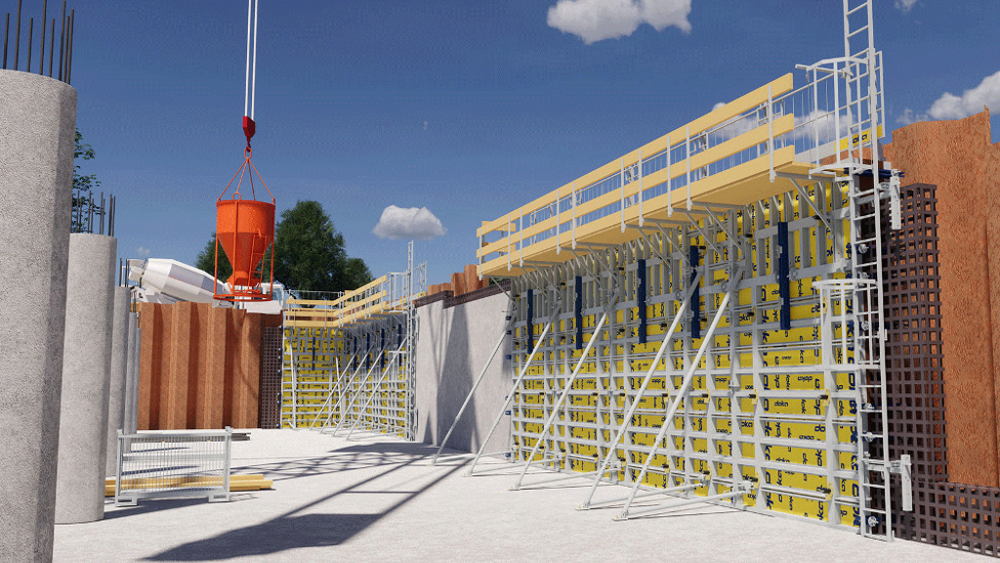

  • Az ütemeket előre kiszámították a 3D-s modellben, így a tervezésbe nem csúszhatott hiba.
<br />

<br />
Kép: Gelbe Haide_3.jpg
<br />
Szerzői jog: Doka
<br />

A „Gelbe Haide” az első BIM projekt, amelyen a HABAU Hoch- und Tiefbaugesellschaft a Doka közreműködésével dolgozott. Az építőipari vállalatot Bécs városa bízta meg egy víztározó, túlfolyó és táplálócsatorna megépítésével. A víztározó a lakosokat hivatott megvédeni a Bécset keresztülszelő Liesing folyó áradásától. A víztározó, amelyet 2020 végén fognak átadni, 10 millió liter esővíz tárolására lesz alkalmas, ezzel megvédi a Liesing folyót és a mellette futó utakat.


A virtuális modell garantálja a gyors kivitelezést

Az eredeti 3D-s modellt a HABAU IFC formátumban adta át a Dokának, amelyhez BIM szakértőink hozzáadták a zsaluterveket. A virtuális modell elkészítése számos előnnyel járt. A zsaluelemeket úgy tervezték meg, hogy ne kelljen a helyszínen szétszerelni mielőtt a következő öntési ütemben felhasználják. Bernhard Wieser, BIM koordinátor: „A 3D-s modellel előre kiszámítottuk a falak öntési ütemeit, ami garantálta a hibátlan tervezést. Az elejétől kezdve minden paramétert figyelembe vettünk, beleértve a daru terhelhetőségét és emelési távolságát – ebben az esetben 6 tonna és 55 méter.” Minden mozgatható egység 12,5 méter hosszú volt és 5,5 tonnát nyomott, így ideális volt arra, hogy a daru egy mozgatással átemelje.

A HABAU és a Doka projekten dolgozó munkatársai folyamatosan hozzáfértek az Autodesk Revit szoftverrel készült 3D-s modellhez. A közös BIM modell nélkül a különböző szoftverek használata időveszteséget eredményezett volna. A „hagyományos” megoldás esetén terméklistákat kellett volna létrehozni, majd ezeket bevinni a modellező szoftverbe. A közös projektplatform (CDE) jelentősen megkönnyítette a kommunikációt és a projekt koordinálását. Wieser szerint a platformnak köszönhetően a tervezés egyes szakaszaiban számos fontos szempontot figyelembe tudtak venni. Úgy optimalizálták a zsalumennyiségeket, hogy ne legyen szükség a zsalu átszerelésére, ami jelentősen csökkentette a szükséges idő- és munkabefektetést.


A források hatékony felhasználása a BIM-mel

Az egyes ütemeket négy munkás három nap alatt végezte el. Ehhez a munkához általában hat munkásra és öt napra van szükség, magyarázza Simon Berger, BIM koordinátor, aki a Doka oldaláról felügyelte a projektet. Az összesen 13 ütem kivitelezése hozzávetőleg két hónap alatt valósult meg. Ennyi idő kellett a 230 méter hosszú, 4,5 méter magas és 0,4 méter vastag falak felépítéséhez. A BIM-mel támogatott előzetes ütemtervezés gondoskodott arról, hogy alig volt szükség kiegészítő anyagokra az építkezésen. Bernhard Wieser „a kihasználatlanság lecsökkentésének” nevezi a gyakorlatot, és így jellemzi: „A lényeg, hogy a lehető legkevesebb kiegészítő anyagot vegyük igénybe. A zsalut ezáltal hatékonyan használjuk ahelyett, hogy csak a földön heverne.”

Robert Jungmeister, a HABAU építésvezetője, szintén elégedett volt, hogy minden a terv szerint haladt: „Annak köszönhetően, hogy együtt dolgoztunk a Dokával a helyben öntött beton zsalumegoldásain, az építkezés gördülékenyen zajlott és lean alapelveink is megvalósultak. Forrásainkat – mind a munkaerőt, mind a felszerelést – ezáltal a lehető leghatékonyabban használhattuk fel.”

A fal zsaluzásához a Framax Xlife plus keretes falzsalura esett a választás, tekintettel a szádfal és a helyben öntött fal közötti szűk helyre. A falakhoz C30/37 B6 C3A osztályú betont használtak, amely ellenáll a szennyvíznek.


Képek:
Kérjük, a kép felhasználásakor tüntesse fel a szerzői joggal kapcsolatos információkat.


Röviden:
Projekt: Gelbe Haide
Helyszín: Bécs, Ausztria
Építmény típusa: víztározó
Ügyfél: Bécs városa
Kivitelező: HABAU Hoch und Tiefbaugesellschaft m.b.H.
Zsalutervezés: Doka Bécs, Doka BIM Kompetencia központ
Termékek: Framax Xlife plus keretes falzsalu, RS pillérzsalu, Eurex 20 födémtámaszok, XP munkaállvány és oldalkorlát rendszer
Szolgáltatások: a falzsalu 3D-s BIM modellje IFC formátumban, ütemtervezéssel; alkalmazási terv; Enscape-ben készített virtuális modell
Építkezés kezdete: 2019. április 01.
Falépítés időtartama: 2 hónap
Építkezés vége: 2020. december
