Okleveles szerkezetépítő mérnök kollégánk összegyűjtött néhány téveszmét a szerkezetépítés területéről. Ezúttal a második részben a födémtámaszok magasításának helyes és helytelen módjairól olvashat néhány hasznos és érdekes gondolatot.
Sajtókapcsolat
Gyakran adódik a vállalkozások praxisában olyan helyzet, amikor a megszokott feladatoktól eltérően nagyobb belmagasságokkal kell számolniuk. A rendelkezésre álló zsalukészletükben nincs ezekhez a magasságokhoz illő, alkalmas födémtámasz szettjük.
Ilyenkor adódik az elgondolás: magasítsuk meg a rendelkezésre álló födémtámaszainkat, így oldjuk meg a felmerült problémát. Ez az elképzelés több okból is kiindulhat:
Valóban van korrekt megoldás a födémtámaszok magasítására, korlátozott módon: méretben, fajtában, terhelhetőségben igazodni kell a gyártói, forgalmazói előírásokhoz.
Itt kell felhívnunk a figyelmet, hogy nem minden födémtámasz magasítható.
Csak a bevizsgált, tanúsítással ellátott magasítás alkalmazható biztonsággal.
Bizonytalanság esetén javasolt a gyártóhoz, forgalmazóhoz fordulni szakmai útmutatásért.

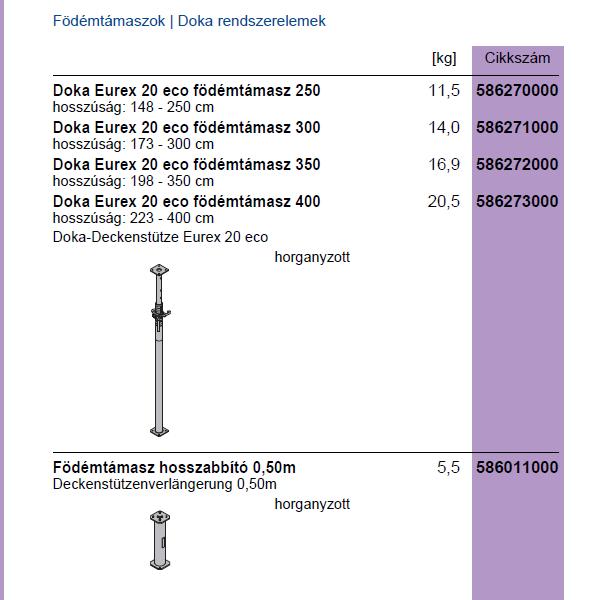

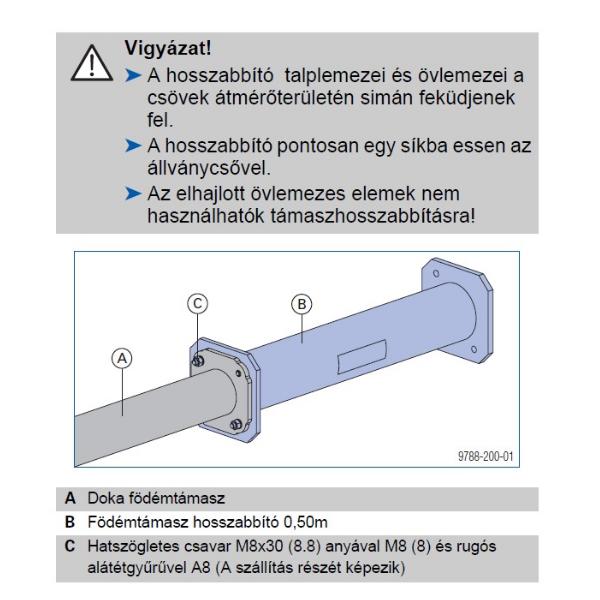

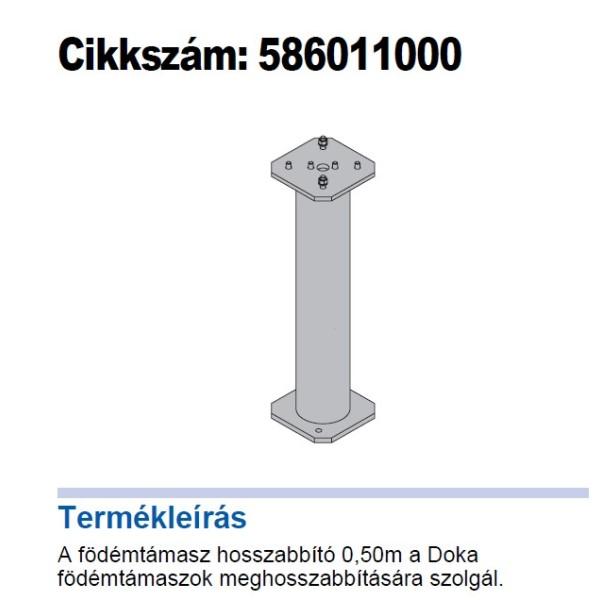

A Doka födémtámasz hosszabbítójával (586011000) a termék alkalmazási útmutatójában meghatározott módon biztonságosan magasítható a födémtámasz. (A második és harmadik fotón látható módon.)

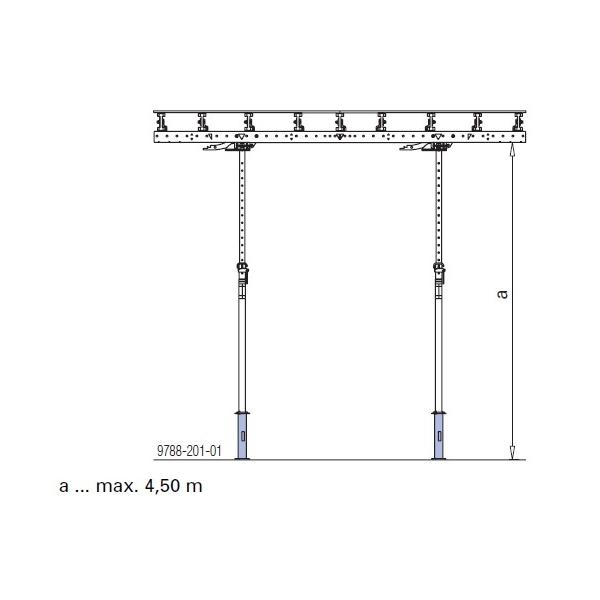

Alkalmazási példa felhasználási korláttal zsaluasztalokhoz. Eurex 20 és Eurex 30 támaszokhoz:
Csökkentett terheléssel - amely -20% - kell a magasítást figyelembe venni a tervezés és a használat során. A helyszíni rögtönzések kerülendők! (4. fotó)
Helytelen megoldás a födémtámasz hosszabbítására: összecsavarozás
Leggyakoribb magasítási mód, hogy két födémtámaszt összecsavaroznak, hiszen a fej-, és a talplemezen is vannak furatok.
Azonban ez a megoldás valójában egy csukló létesítése a támaszon, mely kiindulópontja lehet a födémtámasz megrongálódásának vagy az esetleges balesetnek.
Ami a problémát okozza, hogy a födémtámaszok szabályos beépítés esetén központos nyomásnak vannak kitéve, ahol a várható kritikus igénybevétel a kihajlás lesz. Ez az igénybevétel stabilitás jellegű, és az elemben létrehozott csukló előmozdítója, kiindulópontja a rongálódásnak.

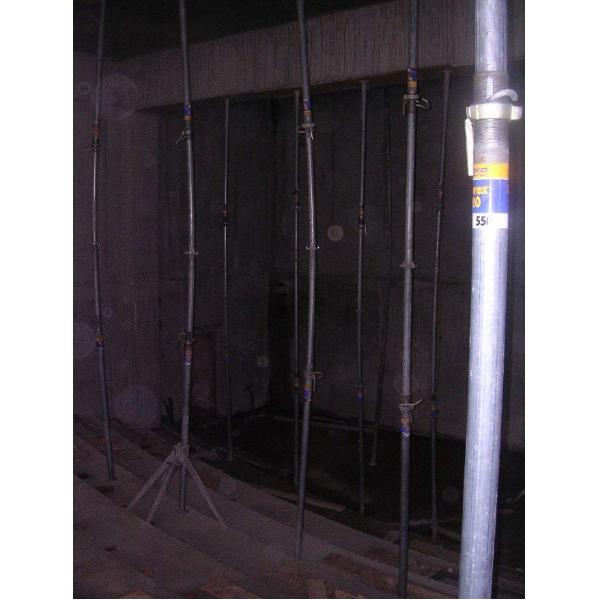

A galéria utolsó két képén a helytelen magasítás két tipikus kimenetelét láthatja:
1. Szabálytalanul toldott támaszok meghajlanak a terhelés hatására – rongálódás előtti állapot.
2. Beállító támasz vízszintes rúdjának szabálytalan toldása – csukló létesítéssel, mert a rögzítési felület messze van.
Kittka Péter
okl. szerkezetépítő mérnök;
tanácsadó
Ilyenkor adódik az elgondolás: magasítsuk meg a rendelkezésre álló födémtámaszainkat, így oldjuk meg a felmerült problémát. Ez az elképzelés több okból is kiindulhat:
- Takarékossági megfontolásokból
- Lustaságból (van meglévő födémtámasz, nem bajlódunk más méretű beszerzésével, bérlésével)
- Időhiányból fakadóan
- Merészségből (így is jó lesz)
- Túlzott magabiztosságból (eddig mindig sikerült)
- Stb.
Valóban van korrekt megoldás a födémtámaszok magasítására, korlátozott módon: méretben, fajtában, terhelhetőségben igazodni kell a gyártói, forgalmazói előírásokhoz.
Itt kell felhívnunk a figyelmet, hogy nem minden födémtámasz magasítható.
Csak a bevizsgált, tanúsítással ellátott magasítás alkalmazható biztonsággal.
Bizonytalanság esetén javasolt a gyártóhoz, forgalmazóhoz fordulni szakmai útmutatásért.
A Doka födémtámasz hosszabbítójával (586011000) a termék alkalmazási útmutatójában meghatározott módon biztonságosan magasítható a födémtámasz. (A második és harmadik fotón látható módon.)
Alkalmazási példa felhasználási korláttal zsaluasztalokhoz. Eurex 20 és Eurex 30 támaszokhoz:
Csökkentett terheléssel - amely -20% - kell a magasítást figyelembe venni a tervezés és a használat során. A helyszíni rögtönzések kerülendők! (4. fotó)
Helytelen megoldás a födémtámasz hosszabbítására: összecsavarozás
Leggyakoribb magasítási mód, hogy két födémtámaszt összecsavaroznak, hiszen a fej-, és a talplemezen is vannak furatok.
Azonban ez a megoldás valójában egy csukló létesítése a támaszon, mely kiindulópontja lehet a födémtámasz megrongálódásának vagy az esetleges balesetnek.
Ami a problémát okozza, hogy a födémtámaszok szabályos beépítés esetén központos nyomásnak vannak kitéve, ahol a várható kritikus igénybevétel a kihajlás lesz. Ez az igénybevétel stabilitás jellegű, és az elemben létrehozott csukló előmozdítója, kiindulópontja a rongálódásnak.
A galéria utolsó két képén a helytelen magasítás két tipikus kimenetelét láthatja:
1. Szabálytalanul toldott támaszok meghajlanak a terhelés hatására – rongálódás előtti állapot.
2. Beállító támasz vízszintes rúdjának szabálytalan toldása – csukló létesítéssel, mert a rögzítési felület messze van.
Kittka Péter
okl. szerkezetépítő mérnök;
tanácsadó
Kérdései vannak a cikkel kapcsolatban? Vegye fel velünk a kapcsolatot!
