Okleveles szerkezetépítő mérnök kollégánk összegyűjtött néhány téveszmét a szerkezetépítés területéről. Ezúttal a negyedik részben a támaszok rögzítésével kapcsolatban olvashat néhány hasznos és érdekes gondolatot.
Sajtókapcsolat

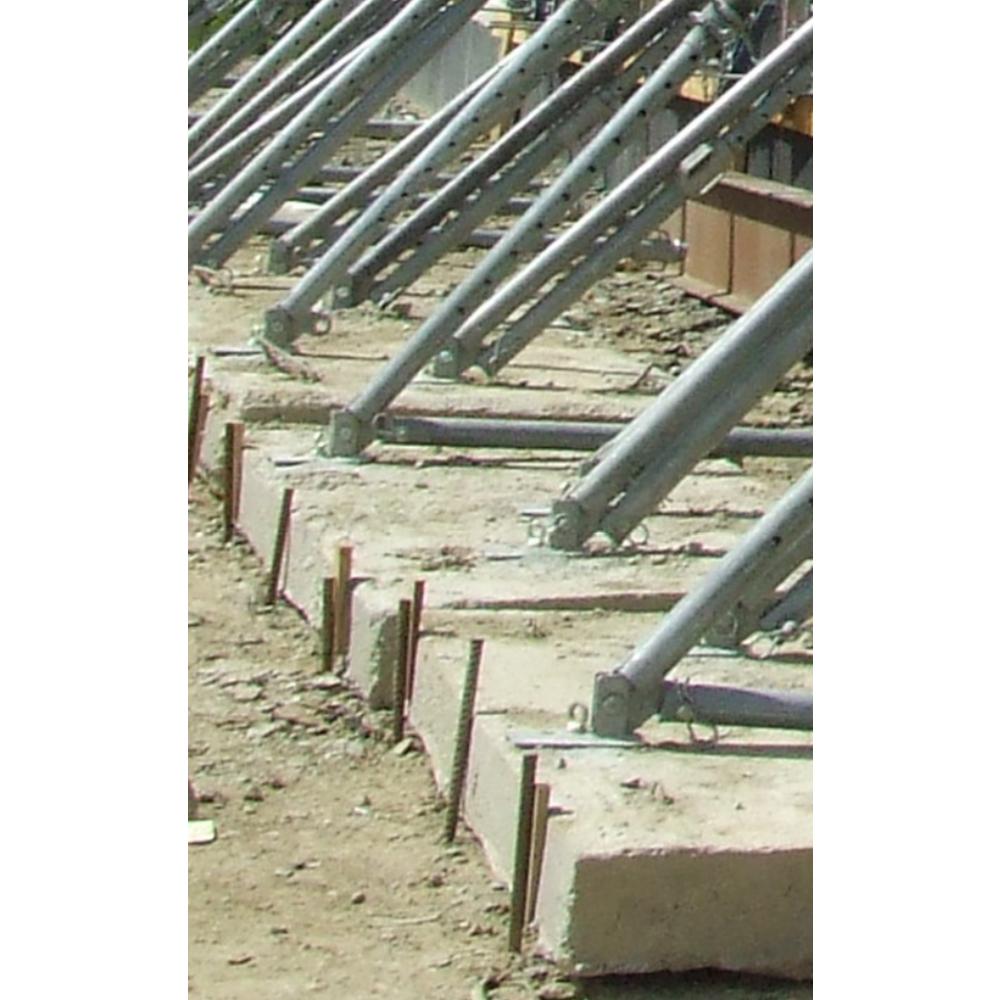

Fal- és pillérzsaluzatok építésénél a beállító támaszok lehorgonyzása elengedhetetlen. Ezen elemek pontos beállítása meghatározó jelentőségű a tervezett pozíció biztosítása érdekében, amit néhány tényező befolyásol:
Ha ezen feltételek valamelyike nem teljesül kifogástalanul, akkor a szerkezeti elem elmozdulása bekövetkezhet, a bebetonozott szerkezeti elem elmozdulhat, nem nyeri el a tervezett végleges pozícióját.
A rendszerelemként rendelkezésre álló beállító támaszok teljesítik az elvárt feltételeket. A kivitelezés helyszínén a megmaradó többi feltételt kell teljesíteni, tehát a megfelelő lehorgonyzási helyeket, és a megfelelő rögzítési módot kell biztosítani.

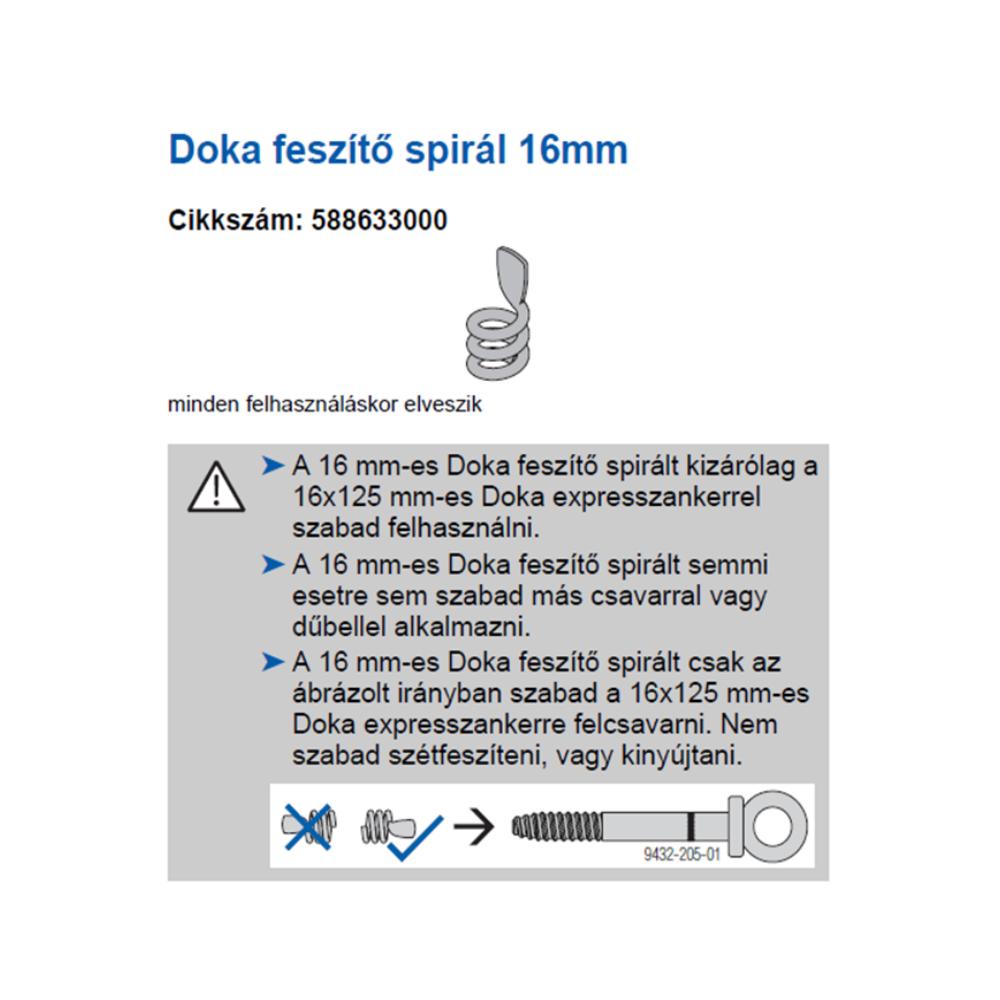

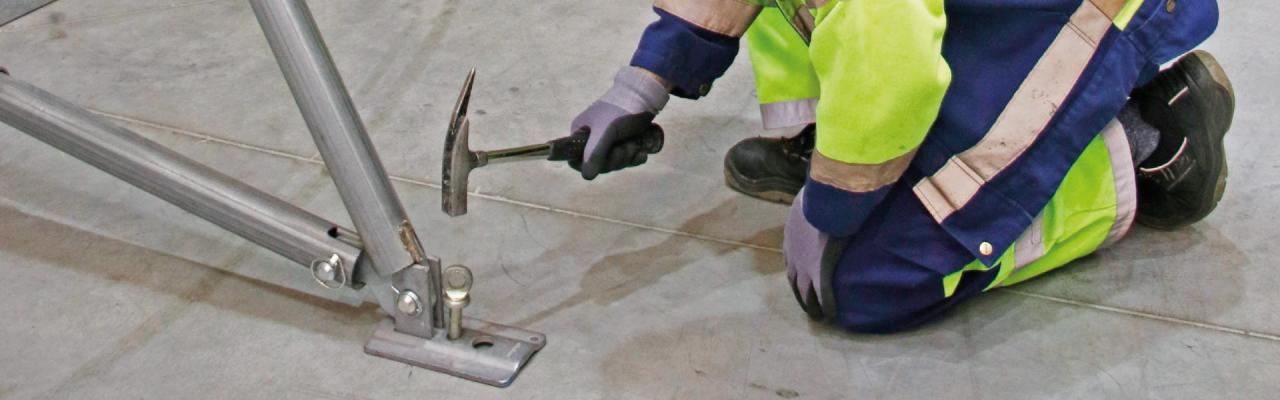

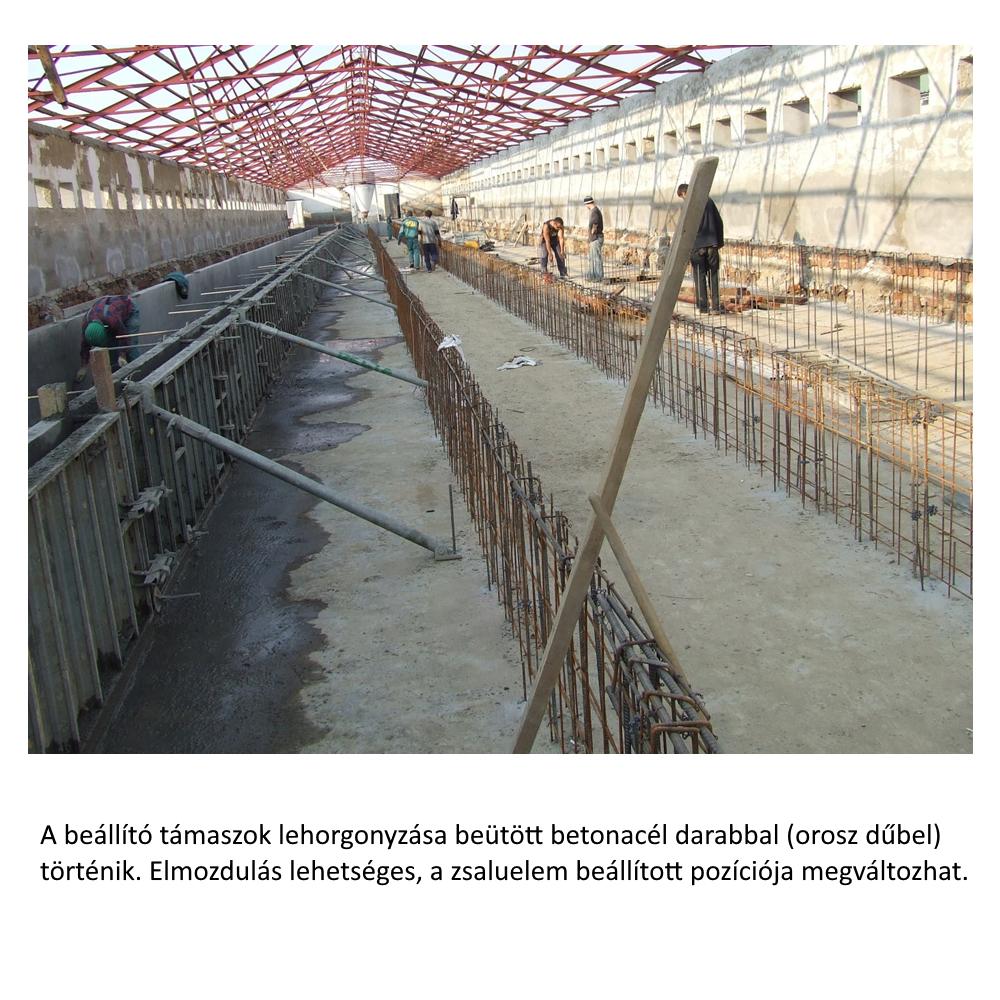

Legjobb, ha lehorgonyzási helyként beton-, vasbeton felületet biztosítanak, mely a fellépő erőhatásokat kellő biztonsággal fel tudja venni. A lehorgonyzás számára pedig olyan elemeket kell alkalmazni, mely az erőfelvételeknél elmozdulásmentes rögzítést garantál. Javasoljuk a megtámasztások helyes kezelése és a hibátlan eredmény érdekében a Doka expressz ankereinek alkalmazását. Ezek a rendszerelemek valójában visszanyerhető rögzítő ankerek, csak egy kis részük veszik el – a spirál (4. kép) – és ezt pótolva az anker ismételten felhasználható. Biztos rögzítést ad, egyszerűen beépíthető, sokszor használható, gazdaságos megoldás. A szereléséhez külön szerszám nem szükséges, a zsaluzó kalapáccsal beépíthető a szükséges furat kialakítása után. Alkalmas a finom beállítás és a zsaluzás, betonozás során fellépő erők felvételére. A beállító támaszok lehorgonyzása beütött betonacél darabbal (orosz dűbel) történik. Elmozdulás lehetséges, a zsaluelem beállított pozíciója megváltozhat.
Kittka Péter
okl. szerkezetépítő mérnök;
tanácsadó
- megfelelő fogadófelület (erőt felvevő legyen, a támaszok számát és irányait jellege határozza meg, az hogy milyen típusú erőhatásokat tud felvenni. A legjobb, ha húzást és nyomást is fel tud venni a lehorgonyzó felület.)
- megfelelő beállító támasz (feszes, elmozdulás-mentes beállítású)
- megfelelő lehorgonyzás (erőátadó, erőfelvevő, elmozdulás-mentes)
Ha ezen feltételek valamelyike nem teljesül kifogástalanul, akkor a szerkezeti elem elmozdulása bekövetkezhet, a bebetonozott szerkezeti elem elmozdulhat, nem nyeri el a tervezett végleges pozícióját.
Beállító támaszok kettős funkciója
Mivel a beállító támaszok nemcsak az építés közbeni pozíciók biztosítását segítik, hanem a pontos beállításhoz is felhasználjuk őket, vagyis a finomhangolásokat ezek segítségével oldjuk meg, így komoly szerepük van a monolit szerkezetépítés minőségének biztosításában is.A rendszerelemként rendelkezésre álló beállító támaszok teljesítik az elvárt feltételeket. A kivitelezés helyszínén a megmaradó többi feltételt kell teljesíteni, tehát a megfelelő lehorgonyzási helyeket, és a megfelelő rögzítési módot kell biztosítani.
Legjobb, ha lehorgonyzási helyként beton-, vasbeton felületet biztosítanak, mely a fellépő erőhatásokat kellő biztonsággal fel tudja venni. A lehorgonyzás számára pedig olyan elemeket kell alkalmazni, mely az erőfelvételeknél elmozdulásmentes rögzítést garantál. Javasoljuk a megtámasztások helyes kezelése és a hibátlan eredmény érdekében a Doka expressz ankereinek alkalmazását. Ezek a rendszerelemek valójában visszanyerhető rögzítő ankerek, csak egy kis részük veszik el – a spirál (4. kép) – és ezt pótolva az anker ismételten felhasználható. Biztos rögzítést ad, egyszerűen beépíthető, sokszor használható, gazdaságos megoldás. A szereléséhez külön szerszám nem szükséges, a zsaluzó kalapáccsal beépíthető a szükséges furat kialakítása után. Alkalmas a finom beállítás és a zsaluzás, betonozás során fellépő erők felvételére. A beállító támaszok lehorgonyzása beütött betonacél darabbal (orosz dűbel) történik. Elmozdulás lehetséges, a zsaluelem beállított pozíciója megváltozhat.
Kittka Péter
okl. szerkezetépítő mérnök;
tanácsadó
