Constant veranderende gebouwvorm zorgt voor uitdaging
Een gebouw dat zich al golvend naar boven beweegt - zo laat The Terraced Tower, van ontwikkelaar Provast, zich omschrijven. De per verdieping veranderende vorm van het gebouw, de verspringende vloerranden én de bouwlocatie midden in het centrum van Rotterdam zorgen voor een bijzondere uitdaging. Doka ging deze uitdaging aan en ontwikkelde een slim bekistingsconcept.
Perscontact
In het centrum van Rotterdam verrijst een opmerkelijke woontoren: The Terraced Tower. Zoals de naam al doet vermoeden, kenmerkt de nieuwbouw zich door de verspringende terrassen. Het resultaat is een gebouw dat naar boven toe constant van vorm verandert en zich verbreedt naarmate het hoger wordt. Zo wordt een unieke omgeving gecreëerd waarin 82 koopappartementen en 258 huurappartementen zijn ondergebracht. En omdat parkeren in het centrum altijd een opgave is, voorziet The Terraced Tower ook in een ondergelegen parkeergarage met 212 plekken.
De nieuwe Rotterdamse woontoren is gesitueerd aan de Boompjes in het verlengde van de Maasboulevard; een drukke route waar hijsbewegingen niet zijn toegestaan. De volledige bouwplaatslogistiek moet daarom via de achterzijde van het gebouw worden geregeld. Voor deze prestigieuze nieuwbouw ontwikkelde Doka in opdracht van Besix Nederland een bekistingsconcept dat met alle bijzondere kenmerken van het gebouw rekening houdt.
Kelder en onderbouw

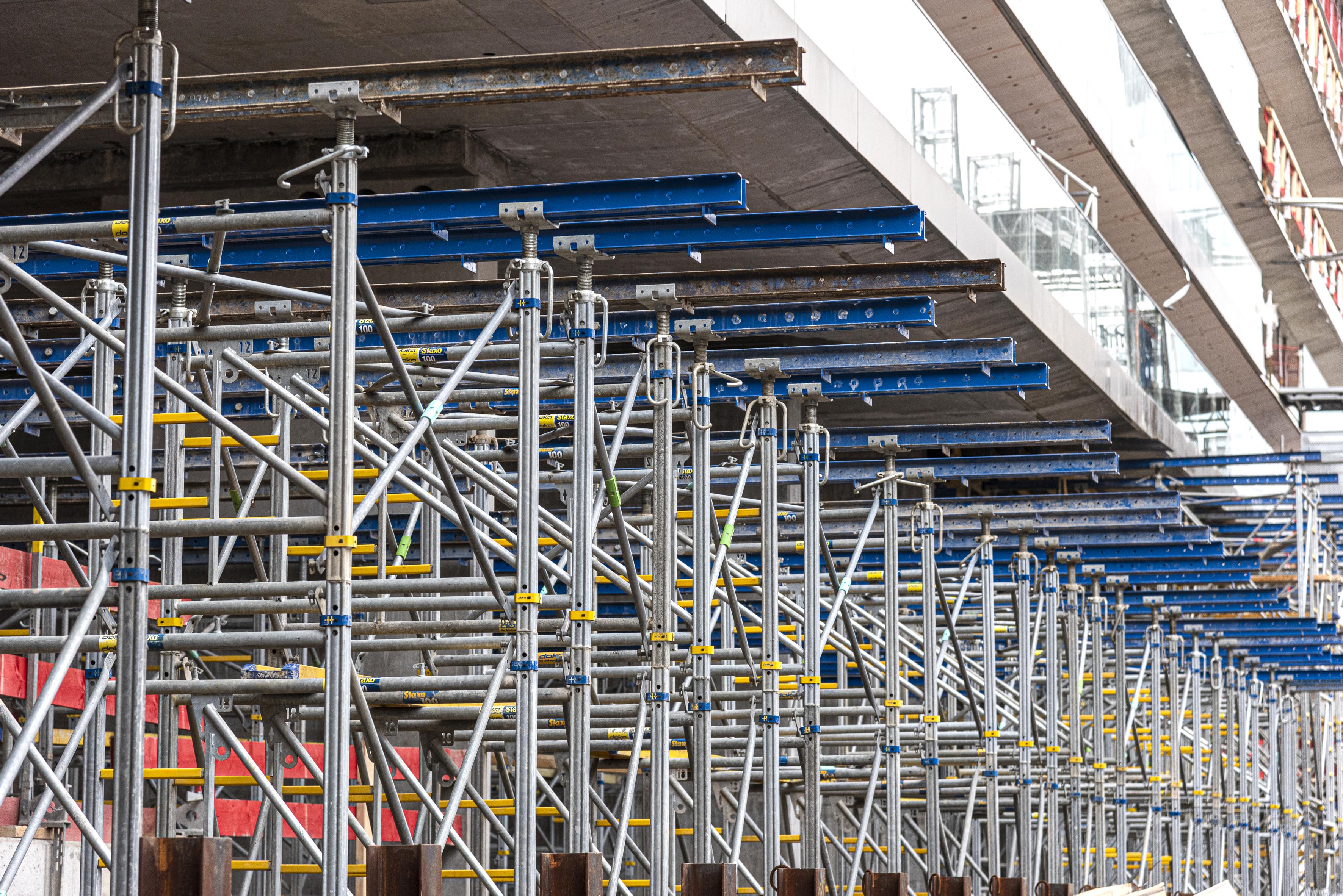

De onderbouw van de nieuwe woonomgeving wordt gerealiseerd met behulp van Doka’s Framax bekistingsysteem. Hiermee worden niet alleen de wanden maar ook de verschillende kolommen bekist. Om een veilige werkmethode te garanderen, leverde Doka het bekistingsysteem met het Xsafe plus werkplatform. Het Framax-systeem wordt gecombineerd met het Dokaflex vloerbekistingsysteem waarmee vloeren snel, eenvoudig en flexibel te bekisten zijn. Voor ondersteuning van vloeren en wanden tijdens de ruwbouwfase wordt vertrouwd op de bewezen Staxo100-ondersteuning. Ter plaatse van de liftkern en het trappenhuis wordt daarnaast gewerkt met hefvlonders.
Snel en flexibel tafelsysteem
Op de onderbouw verrijst de kenmerkende bovenbouw waar het gebouw haar naam aan ontleent. De verspringende terrassen zorgen voor een fraaie en speelse vorm maar bieden tegelijkertijd de nodige hoofdbrekens tijdens de ruwbouw. Neem alleen al de uitkragingen en verspringende vloerranden die zich op iedere verdieping voordoen. Doka ontwikkelde ook hiervoor een slimme oplossing waar Truss-tafels werden gecombineerd met Dokaflex, Staxo 100 en Framax.

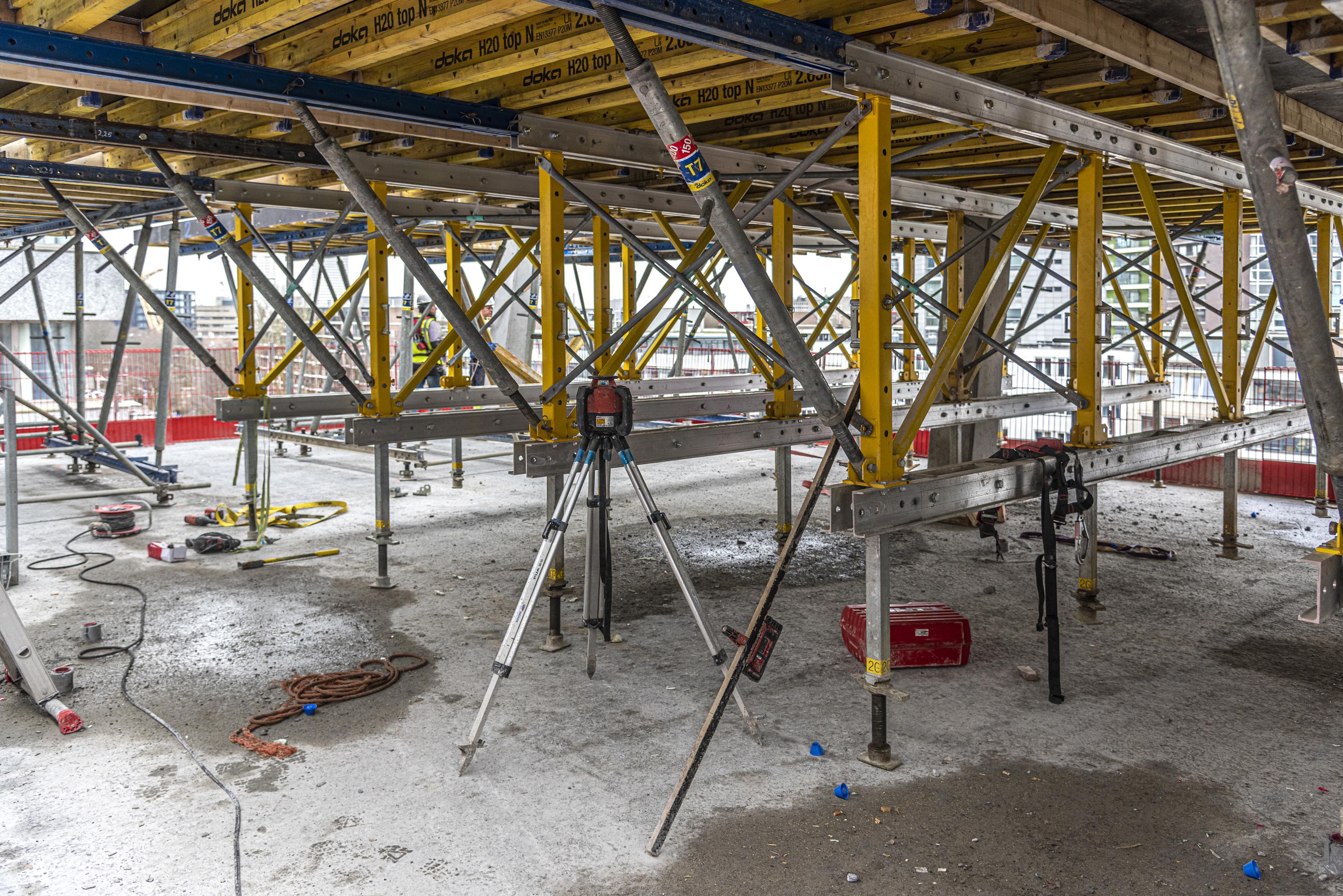

Met de Truss-tafelbekisting biedt Doka een vloerbekistingsysteem waarmee snel en flexibel kan worden gebouwd. De uitkragingen van The Terraced Tower worden in de standaardbeuken ondersteund met de Truss-tafels; voor de hoeken van het gebouw worden de Truss-tafels aangevuld met Mini Truss-tafels. Het tafelsysteem combineert staal en aluminium waardoor, ondanks de grote oppervlakte van 28 m2 per tafel, het gewicht van de complete tafel bescheiden blijft. Nadat het beton is gestort en uitgehard, kan het complete Truss-systeem met de kraan en lier worden verplaatst.
Kracht van de combinatie
Omdat Doka Truss 100 procent compatibel is met het Staxo 100-systeem en Dokaflex, kan worden geprofiteerd van ‘de kracht van de combinatie’. Omdat de kraaninzet alleen aan de achterzijde van het gebouw is toegestaan, wordt aan de niet-bereikbare delen aan de voorzijde van het gebouw gewerkt met Dokaflex en Staxo100.
Om de veiligheid aan de voorzijde van het gebouw verder te waarborgen en ervoor te zorgen dat er geen voorwerpen kunnen vallen, wordt aan de kant van de Boompjes gebruikt gemaakt van een veiligheidsscherm. De basis van het veiligheidsscherm, dat vanaf de 10e verdieping wordt aangebracht, bestaat uit het Xclimb60 systeem van Doka. Deze wordt gecombineerd met een geperforeerde beplating die hydraulisch met de bouw mee klimt. Ook hiervoor is dus geen kraaninzet noodzakelijk.
Foto's: copyright BESIX Nederland. Fotograaf: Buro JP.
