Bekisting voor wanden met bijzondere bogen

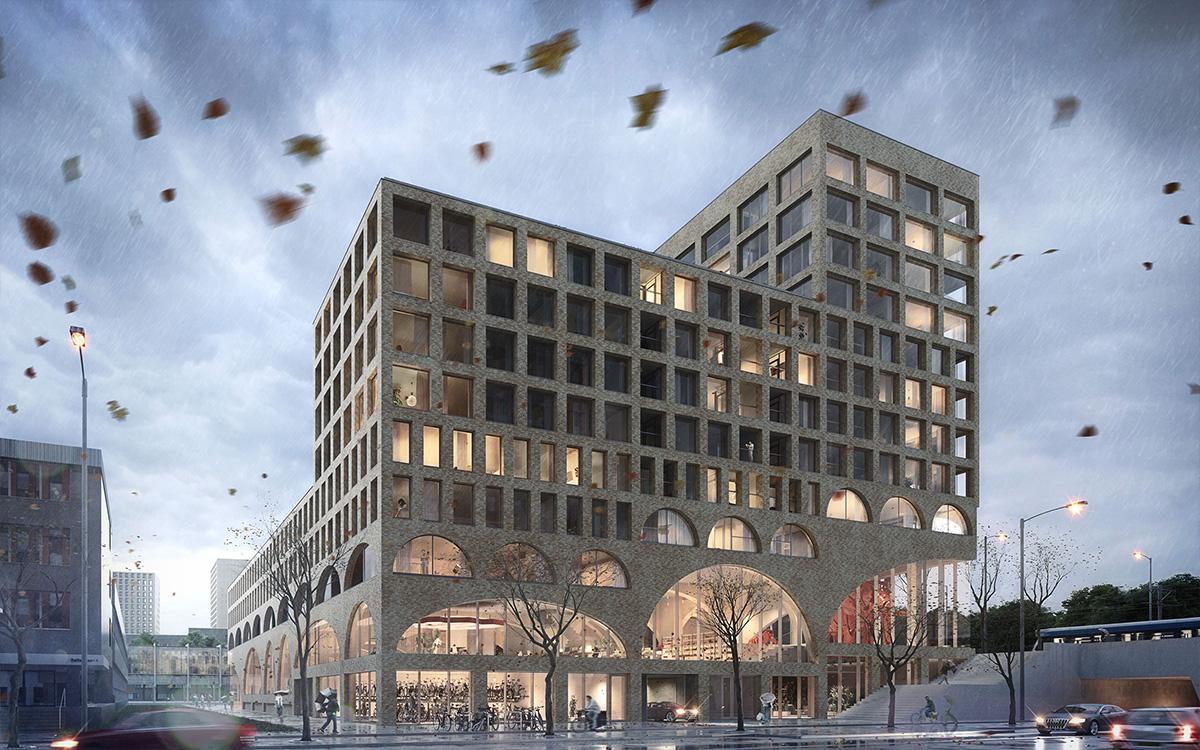

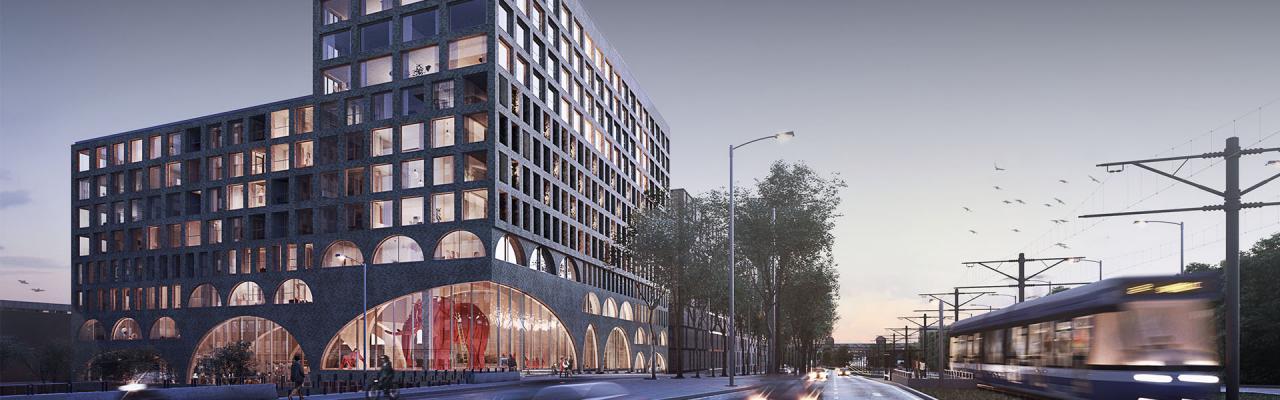

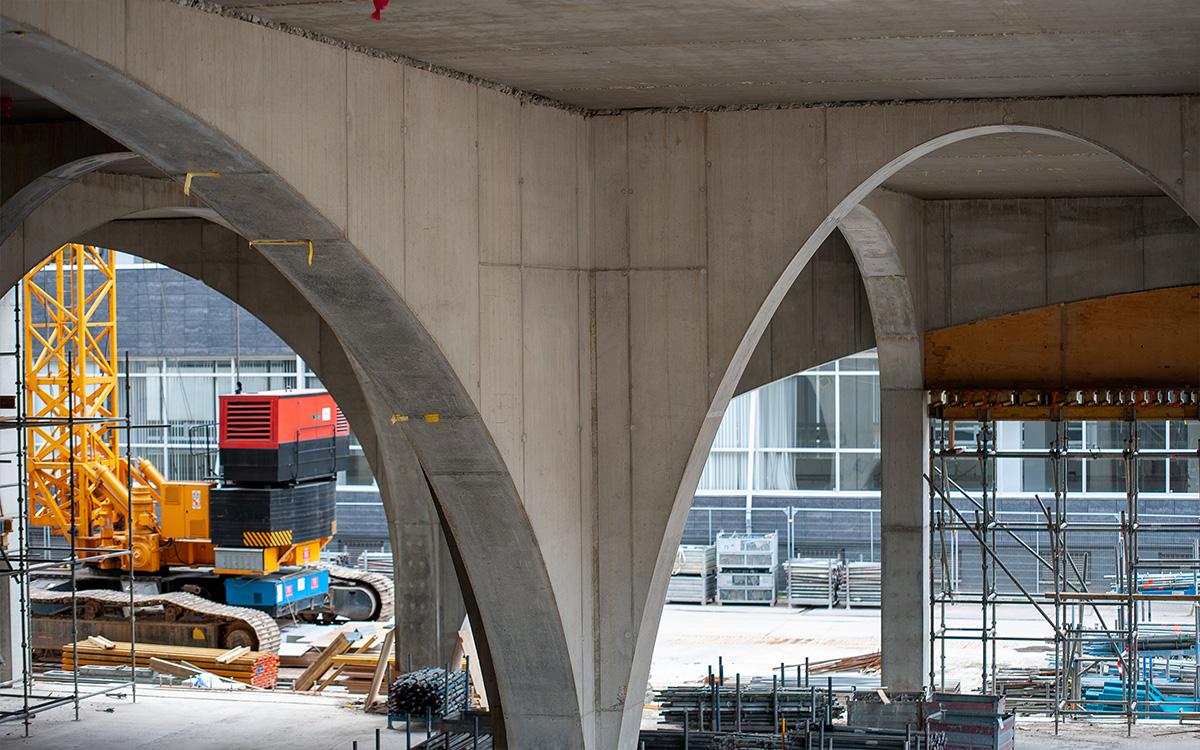

Dit jaar staat de oplevering van West Beat gepland. Dan mag Amsterdam weer een opmerkelijke nieuwbouw aan de lange lijst architectonische pareltjes toevoegen. Wie West Beat ziet, zal versteld staan van het ontwerp dat aan de buitenzijde herinneringen oproept aan de Moorse bouwstijl. Binnen waant de bezoeker zich in de Parijse Hallen. Centraal in het ontwerp staan halfronde bogen die de eerste driebouwlagen sieren. Op de begane grond zorgen de grote bogen voor sculpturale ruimten die West Beat een extreem ruimtelijk effect geven.
Huzarenstuk in bouwtechniek

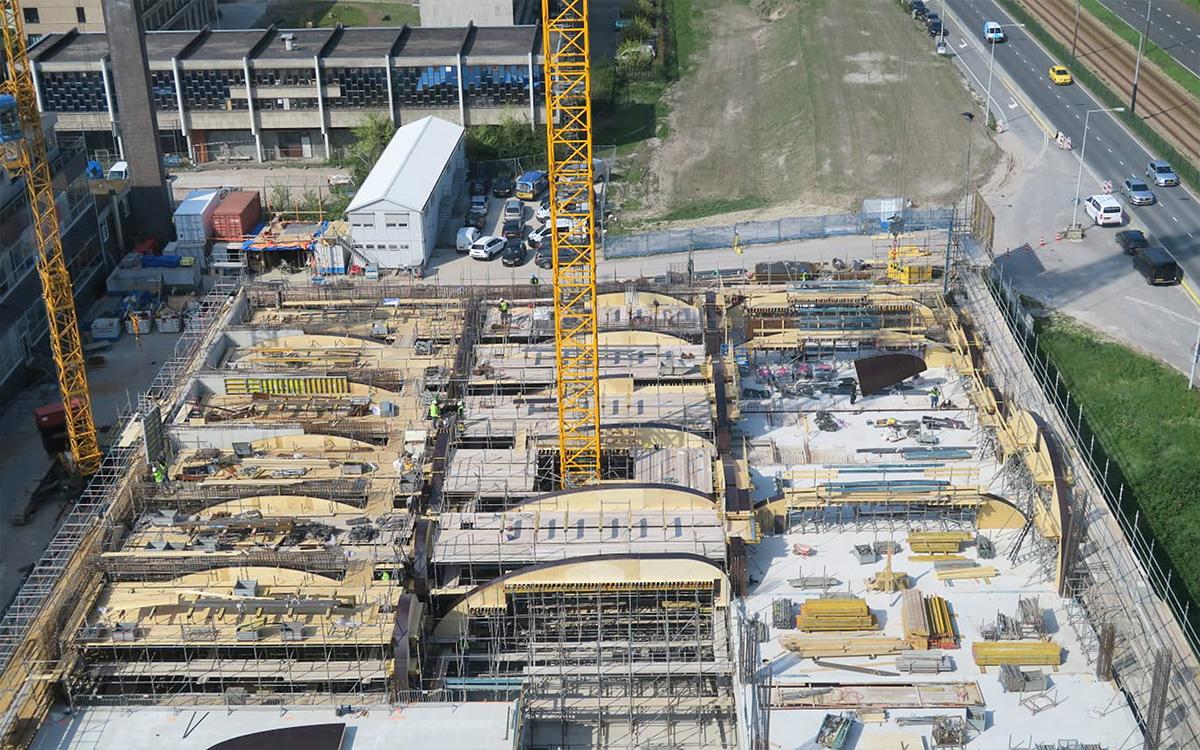

De bouw van West Beat is een huzarenstuk in bouwtechniek. De bogen, die zo kenmerkend zijn voor de nieuwbouw, variëren in hoogte van 3 tot 11 m. Na het bekijken van de tekeningen en de eerste gesprekken met de projectleiding, beseften de Doka engineers dat dit bijzondere project om een innovatieve bekistingsoplossing vroeg. Het zeer complexe ontwerp vereiste de nodige aandacht voor bepaling van de stortnaden en voor een slimme routing zodat het storten van de wanden op de meest efficiënte manier kon worden uitgevoerd.

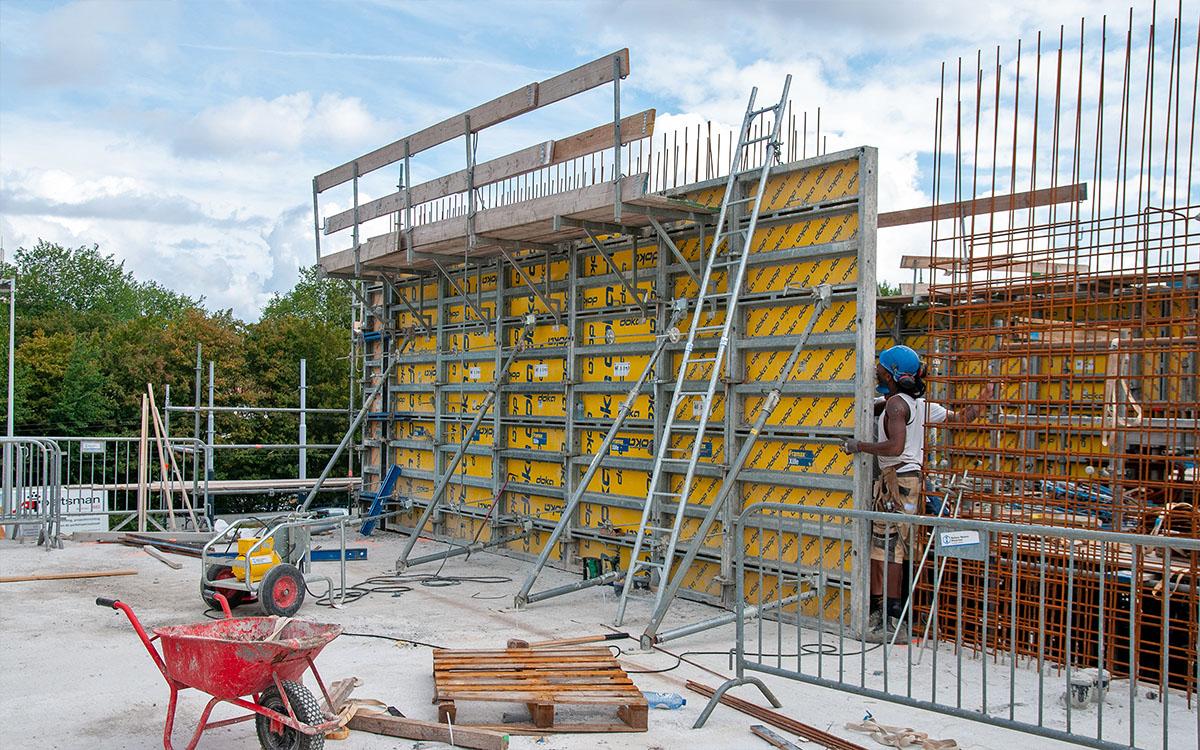

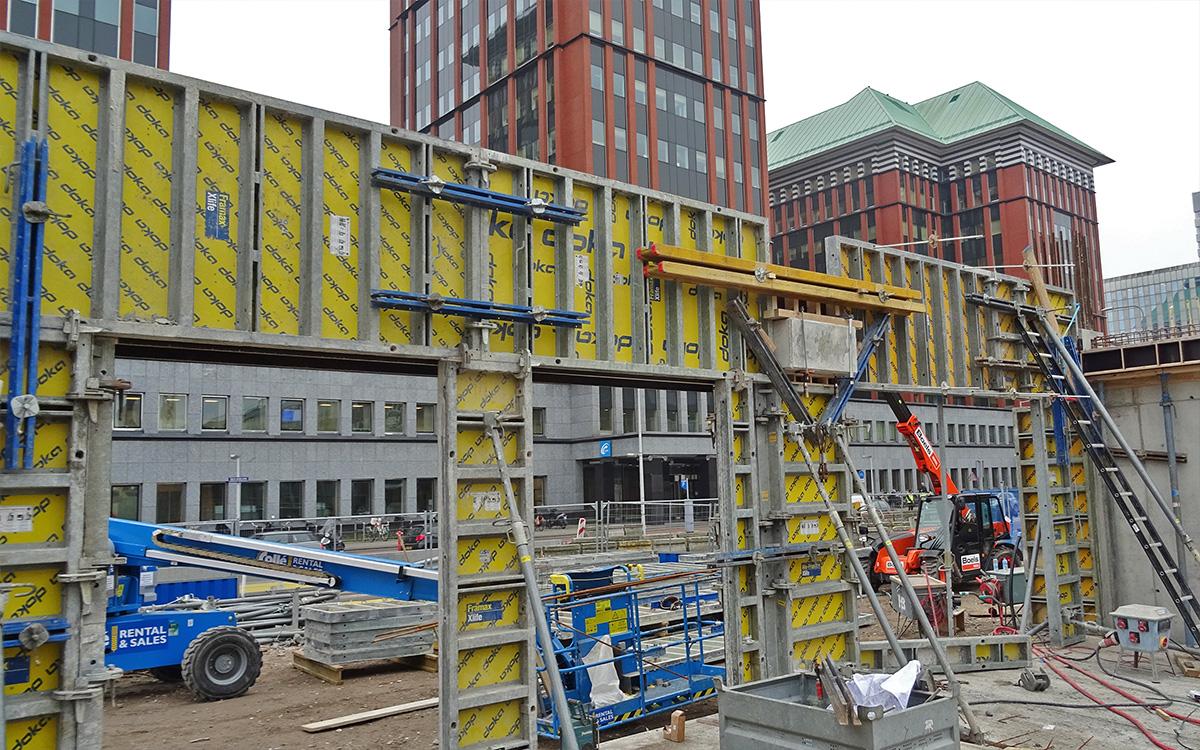

Framax wandbekisting
Samen met het uitvoeringsteam van de Heddes Bouw & Ontwikkeling werd het werk volledig doorgenomen en besproken. Het in het werk storten van de bijzondere bogen met overspanningen van wel 15 meter is geen alledaagse klus. De Framax wandbekisting van Doka bleek voor dit project het ideale bekistingsysteem te zijn. De variabele elementmaatvoering was een overtuigend argument om voor dit systeem te kiezen. Bovendien was de opdrachtgever gecharmeerd van de paneelindeling en van de aftekening ervan in de wanden. Omdat de bekistingsplaat aan de achterzijde van de bekisting wordt vastgeschroefd blijven er in het beton geen schroefafdrukken achter. Daarmee staat Framax bovendien synoniem voor een schoon en strak betonbeeld

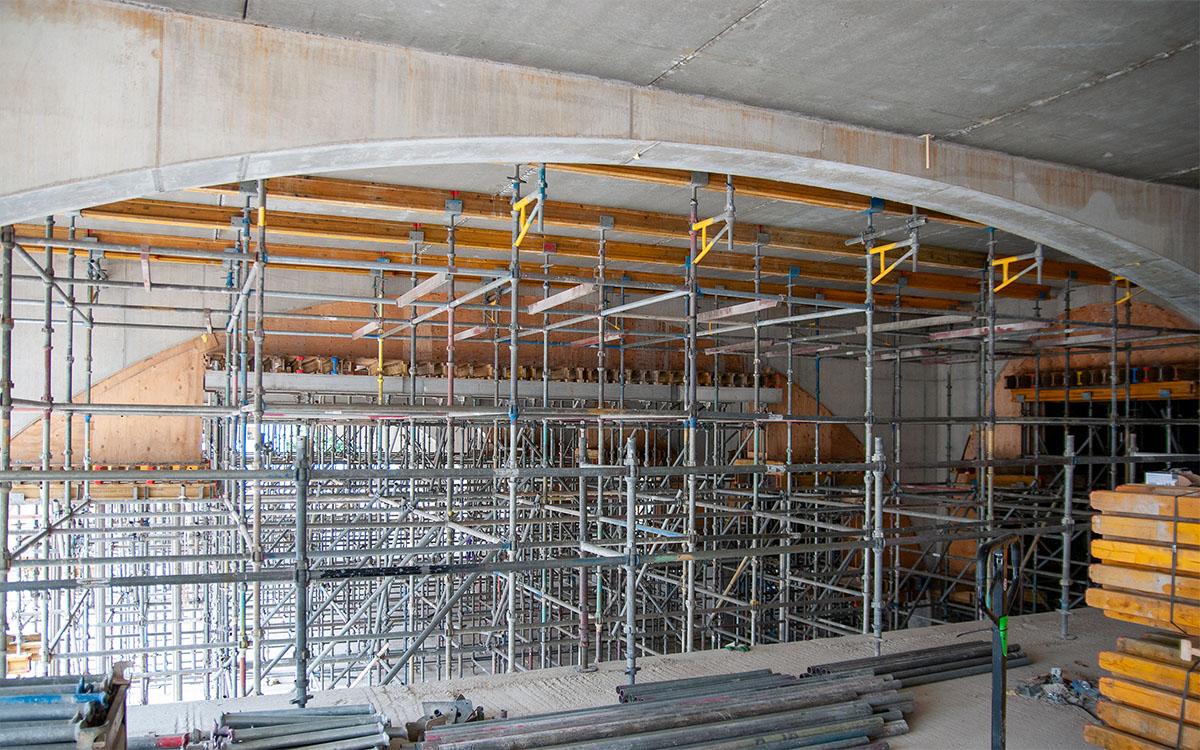

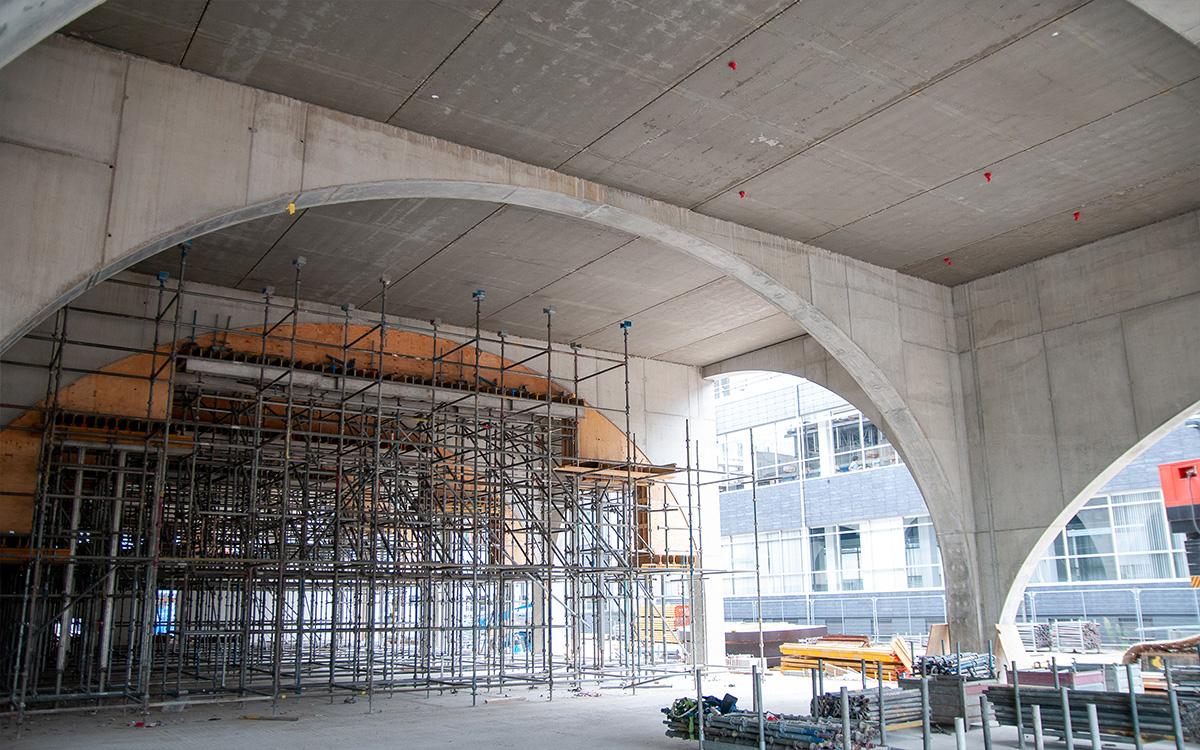

Combinatie met vulkist
Door de grote verscheidenheid aan bogen moest iedere wand worden uitgetekend; een uitdagende en arbeidsintensieve opdracht voor het Doka engineeringteam. Voor de kenmerkende boogstructuur combineerde het Doka team de Framax wandbekisting met een speciale vulkist die samen met Molendijk & Zuidgeest Bekistingen werd ontworpen. De vulkist leende zich voor alle verschillende bogen. De uitvoering bleek een behoorlijke uitdaging – wandbekisting, vulkist en ondersteuning moesten in perfecte harmonie zijn om het project volgens de planning te laten verlopen. Maar dankzij de kennis, kunde en motivatie van alle bouwpartners wordt West Beat een kunstwerk in beton waar iedere liefhebber van architectuur en bouwkunde stil van zal worden.
Ontwerp: Studioninedots
www.studioninedots.nl
Beeld: Absent Matter (interieur) en A2 Studio (exterieur)
