Houten bekistingsdragers
De beproefde onderdelen voor vele Doka-bekistingssystemen
Doka drager XT20
De extra sterke drager voor een efficiënt materiaalgebruik.
![H20 Top]()
Technische specificaties:
(volgens goedkeuring Z-9.1-920)Toegestaan moment (M): 7.0 kNm
Toegestane afschuifkracht (Q): 15.0 kN (16.5 kN)1)
Stijfheid (E x I): 585 kNm²
Gewicht: 5.0 kg/lin. m1) Overeenkomstig goedkeuring Z-9.1-920, De toegestane afschuifkracht kan worden verondersteld 16,5 kN te bedragen indien de toegestane reactiekracht van 30 kN in acht wordt genomen.
- Hoog draagvermogen
voor een efficiënter materiaalgebruik - Bespaar materiaal en kosten
bij gebruik in wand- en vloerbekistingssystemen - Laag gewicht van slechts 5 kg per strekkende meter
gecombineerd met hoge mechanische eigenschappen - Extra lange levensduur
dankzij de beproefde ‘top’-versterking aan het uiteinde van de balk - Snelle, veilige bekistingsopstelling
met markeringen op de liggers

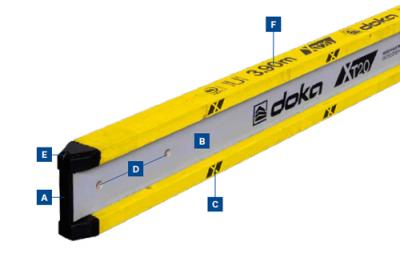

![Doka beam XT20]()
(A) Versterking aan de bovenkant van de balken
(B) Lijf gemaakt van hoogwaardig populierenmultiplex met een grijze coating
(C) Balken gemarkeerd in rasters van 50 cm
(D) 2 systeemgaten aan elk uiteinde van de balk
(E) Insteek voor krijtlijn
(F) Bedrukking op de bovenzijde van de balkligger en op het lijf, optioneel: bedrukking op maatDrager H20 top
Tot driemaal langere levensduur door ingebouwde schokdempers
![Holzschalungsträger H20 top]()
- Reductie van schade aan het einde van de drager
- Effectieve bescherming tegen vocht en UV-straling
dankzij eindafdichting ter hoogte van de kop - Snelle, veilige montage
dankzij markeringen op de balkligger
(A) Versterking aan de bovenkant van de balken
(B) Liggerplaat in N- of P-ontwerp*
(C) Balken gemarkeerd in rasters van 50 cm
(D) 2 systeemgaten aan elk uiteinde van de balk
(E) Insteek voor krijtlijn
(F) Bedrukking op de bovenzijde van de balkligger en op het lijf, optioneel: bedrukking op maatTechnische gegevens:
Moment (M): 5 kNm
Dwarskracht (Q): 11 kN
Stijfheid (E x J): 450 kNm²
Gewicht: 4,4 kg/rm (N) | 5,3 kg/rm (P)
Goedkeuring: EN 13377Drager H20 eco
De beproefde bekistingsdrager met vollewandconstructie
![Holzschalungsträger H20 eco]()
- Hoge kwaliteit van de balkliggers
dankzij sortering op mechanische sterkte - Minder schade aan het uiteinde van de ligger
dankzij afgeschuinde uiteinden en nagel - Gemakkelijke hantering
dankzij het bijzonder lage gewicht
(A) Eindversterking door afschuining van de balkuiteinden en extra kunststof klinknagel
(B) Liggerplaat in N- of P-ontwerp*
(C) Balken gemarkeerd in rasters van 50 cm
(D) 2 systeemgaten aan elk uiteinde van de balk
(E) Bedrukking op de bovenzijde van de balkligger en op het lijf, optioneel: bedrukking op maatTechnische gegevens:
Moment (M): 5 kNm
Dwarskracht (Q): 11 kN
Stijfheid (E x J): 450 kNm²
Gewicht: 4,4 kg/rm (N) | 5,3 kg/rm (P)
Goedkeuring: EN 13377*Lijf gemaakt van een speciale vlakke geperste plaat (P-versie) of een drielaagse plaat (N-versie)
- Hoog draagvermogen
