Pomnik Matki Boskiej
Kikół, Polska
Indywidualnie zaprojektowane szalunki pozwoliły stworzyć konstrukcję o wysokości 55,6 metra

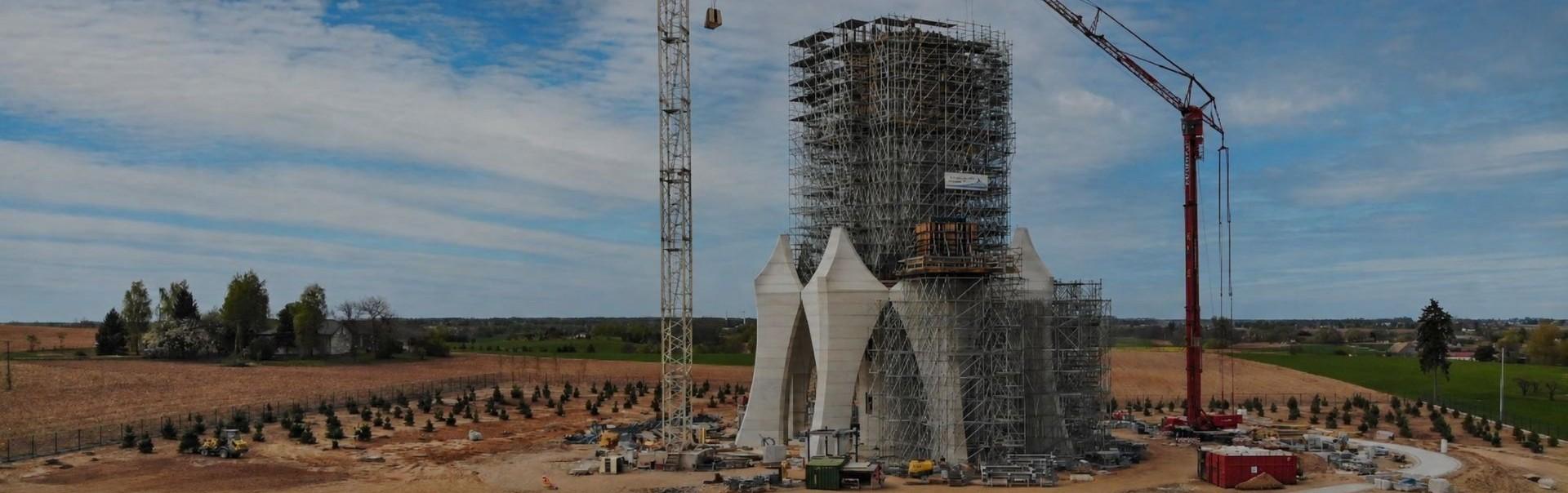

W miejscowości Kikół w Polsce wzniesiono na miejscu monolityczny pomnik Matki Boskiej o wysokości 55,6 metra, wykonany z betonu zbrojonego, zawierający platformę widokową na wysokości 15 metrów. Złożona trójwymiarowa geometria, wysokie wymagania dotyczące betonu architektonicznego oraz ściśle skoordynowana sekwencja prac budowlanych wymagały indywidualnie dostosowanego projektu szalunków, wstępnego montażu oraz ciągłego wsparcia technicznego ze strony firmy Doka.
Rodzaj obiektu
Obiekt sakralny
Wyzwanie
Złożona geometria 3D w połączeniu z tolerancjami betonu architektonicznego poniżej 1 mm.
Brak widocznych otworów na pręty ściągające pomimo wysokich wymagań dotyczących szalunku i podpór.
Czterodniowe cykle betonowania przy zmieniającej się geometrii konstrukcji.
Rozwiązanie firmy Doka
Projektowanie w 3D i specjalne szalunki wykonane metodą CNC.
Indywidualnie dostosowana koncepcja podpór z belkami poprzecznymi WU16 i prętami ściągającymi 26,5mm zapewniła wymaganą sztywność i stabilność.
Wstępny montaż, skoordynowane systemy firmy Doka oraz bieżące wsparcie inżynieryjne pomogły w utrzymaniu planowanej kolejności prac budowlanych.

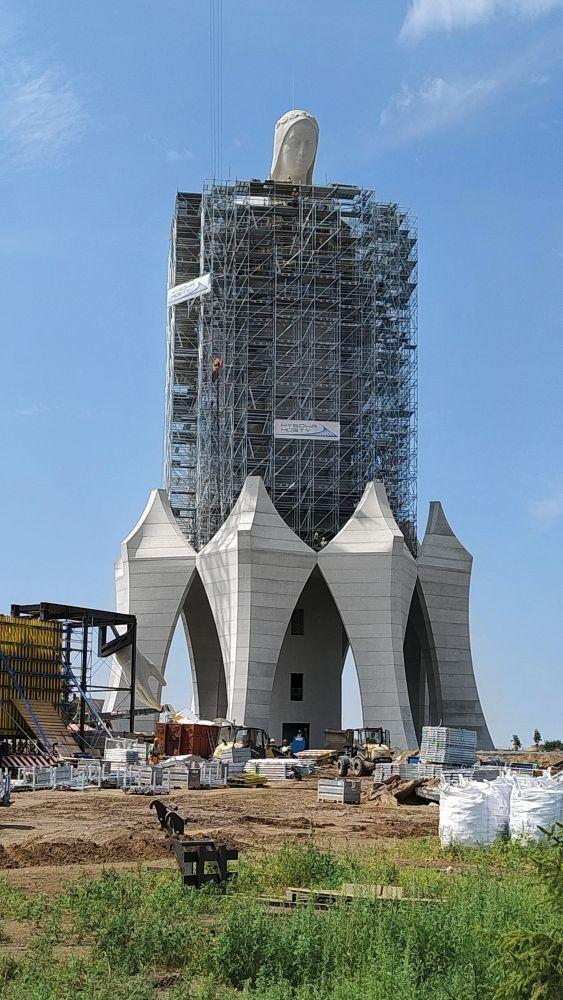

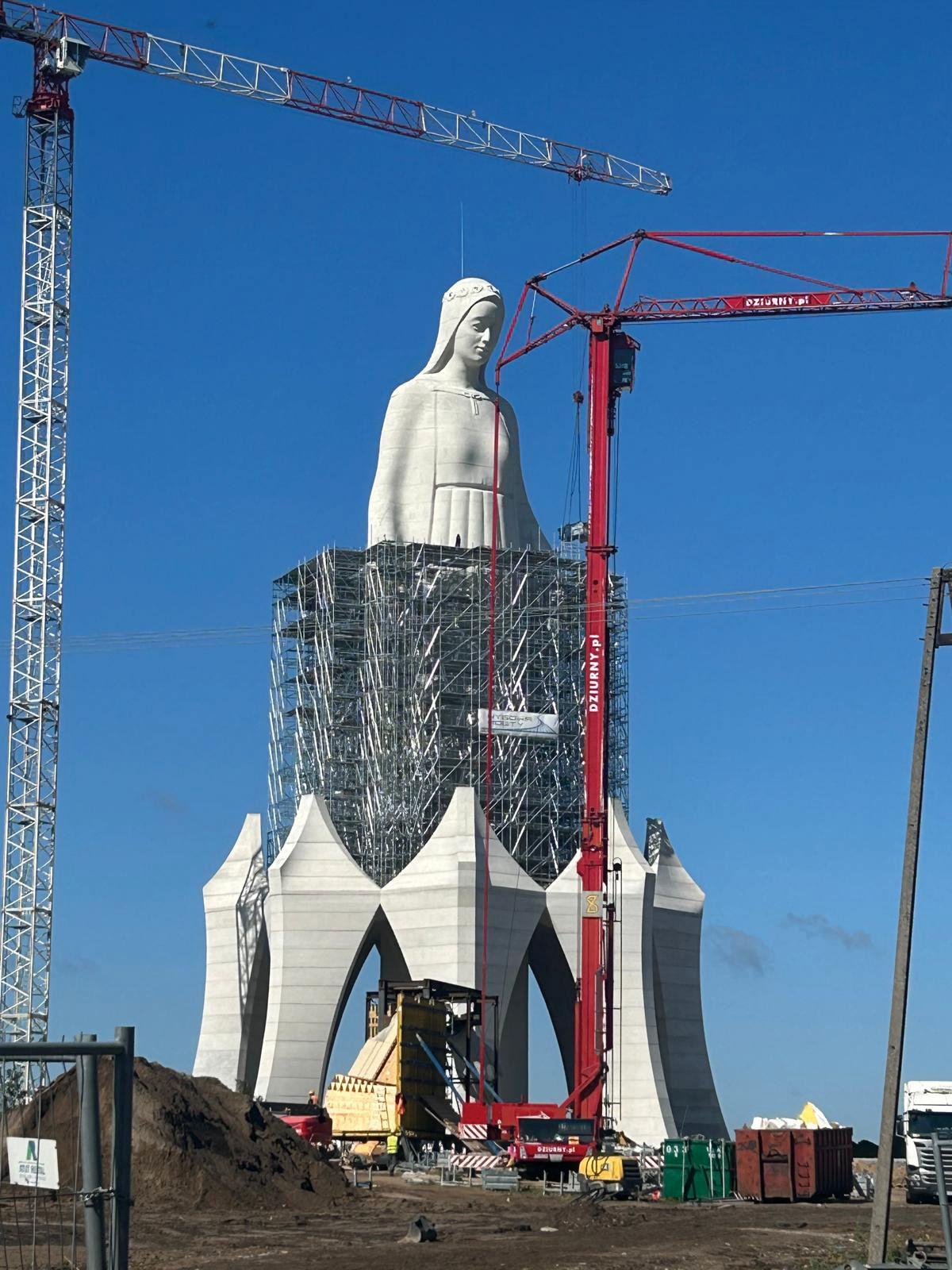

Wysoki na 55,6 metra pomnik Matki Boskiej w Kikole w Polsce łączy w sobie konstrukcję z betonu zbrojonego z geometrią szczegółowej formy rzeźbiarskiej. Konstrukcja zawiera platformę widokową na wysokości 15 metrów i została wzniesiona monolitycznie na miejscu budowy.
Projektowanie szalunków rozpoczęło się od rzeźby o wysokości około dwóch metrów, wykonanej na zlecenie klienta. Model został zeskanowany cyfrowo i przekształcony w model trójwymiarowy, stanowiący podstawę prac inżynieryjnych firmy Doka. Powstałe plany zostały przełożone na elementy szalunkowe wyprodukowane metodą CNC.
Różne sekcje konstrukcji wymagały różnych rozwiązań szalunkowych.

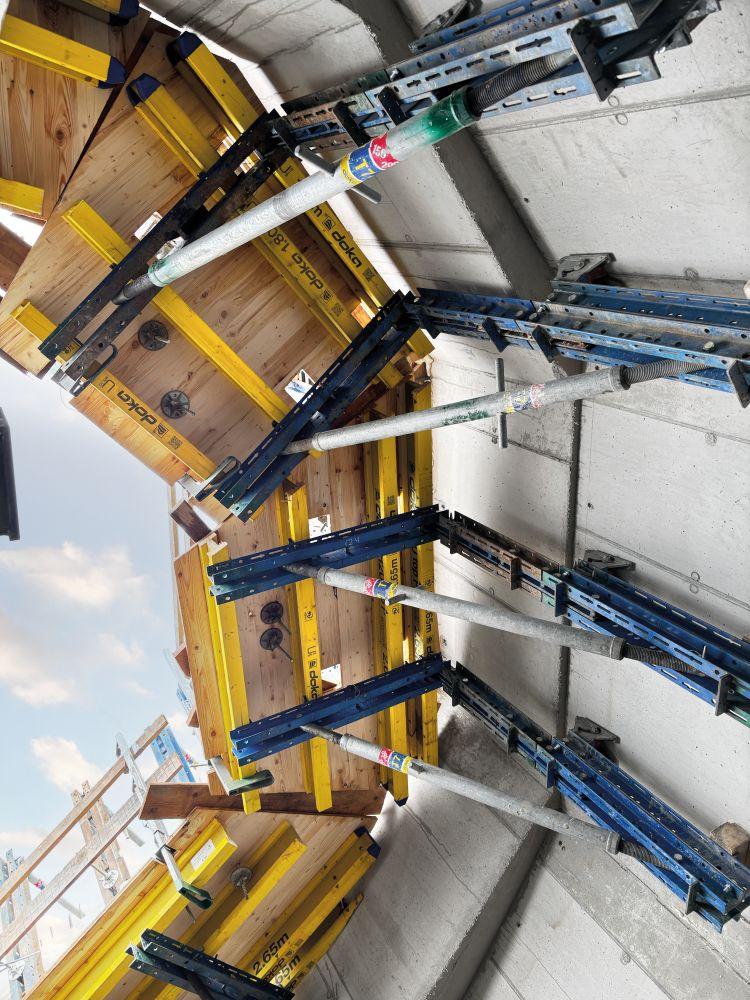

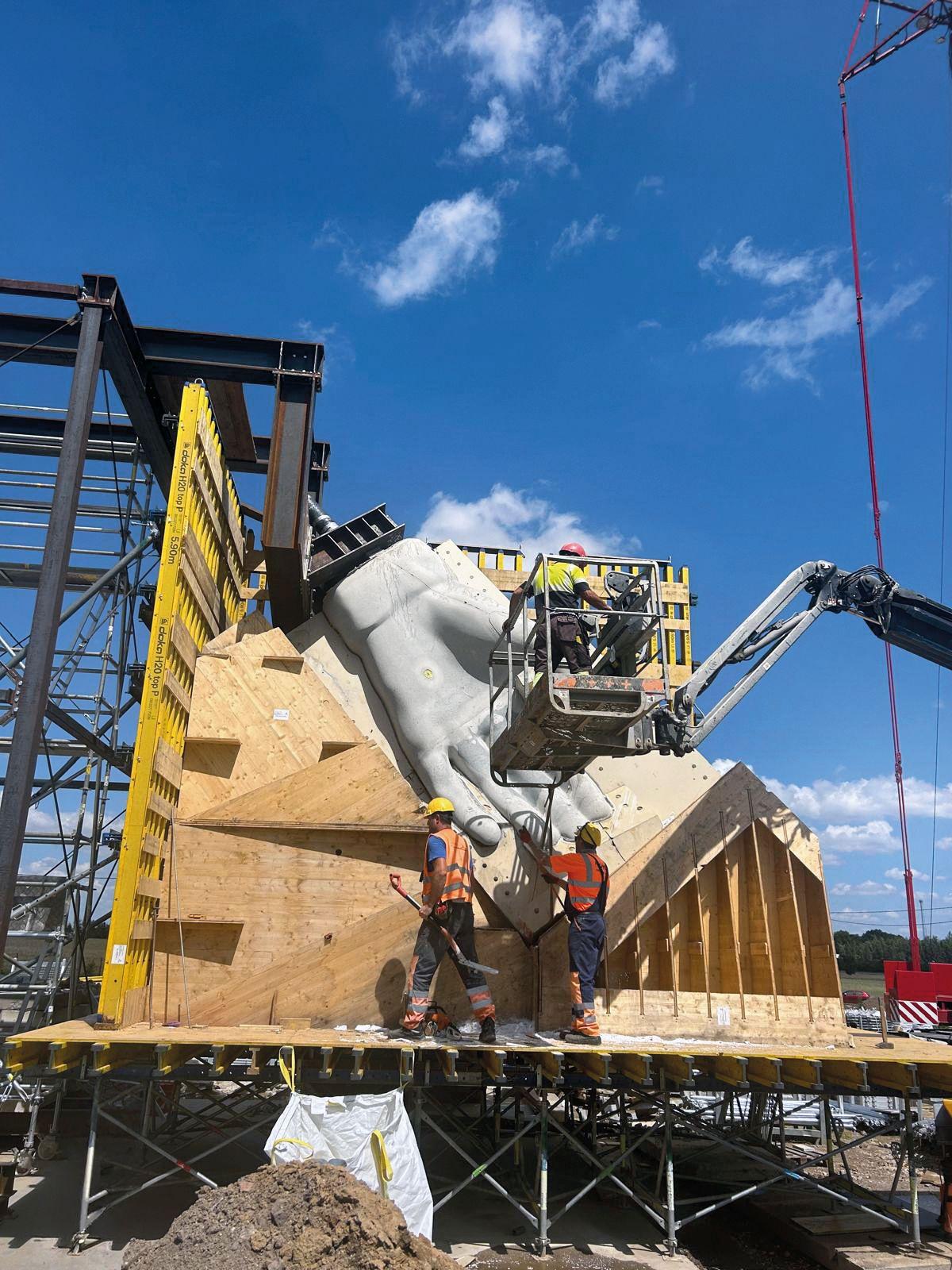

Do wykonania samej figury wykorzystano około 1 000 m² wstępnie zmontowanego szalunku, w którym umieszczono formy szalunkowe dostarczone przez kolejnego partnera projektu. Firma Doka opracowała specjalną konstrukcję nośną dla posągu, wykorzystując rygle WU16 i ściągi 26,5mm. Geometria szalunku została również zoptymalizowana w celu zmniejszenia nakładu pracy wymaganego do wstępnego montażu.

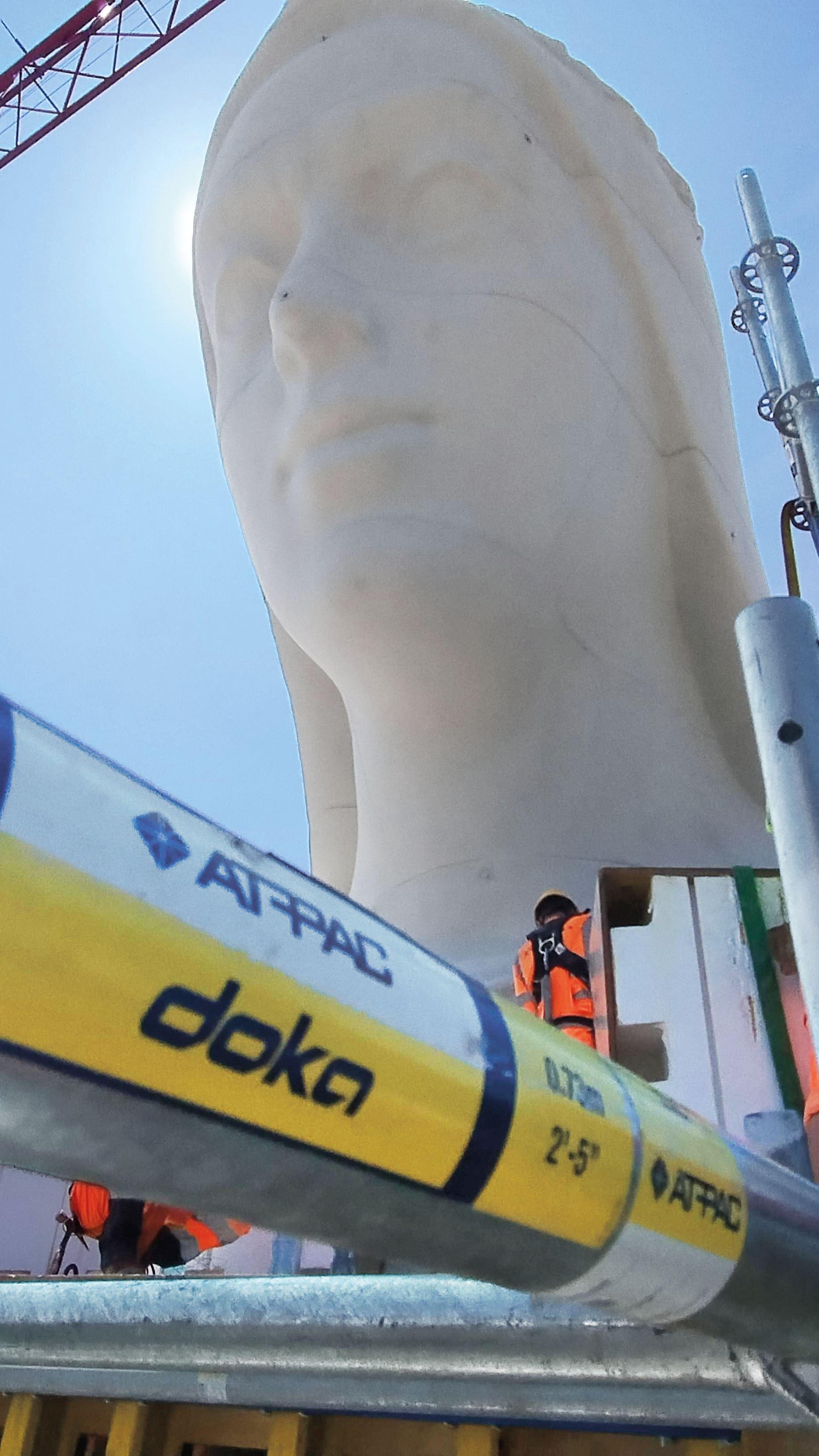

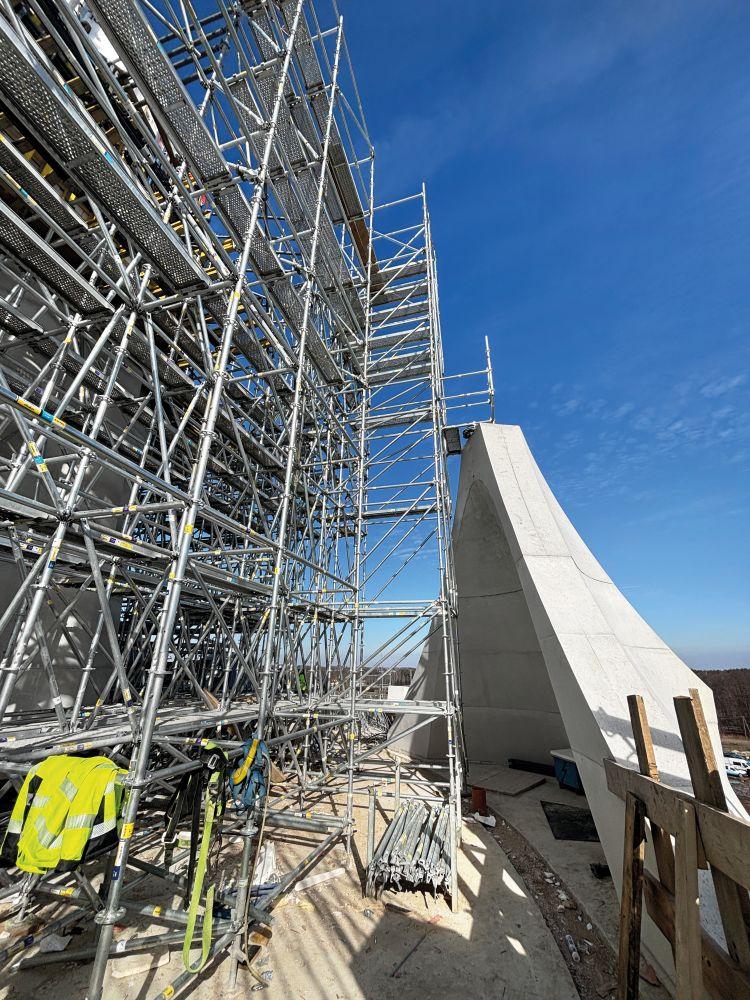

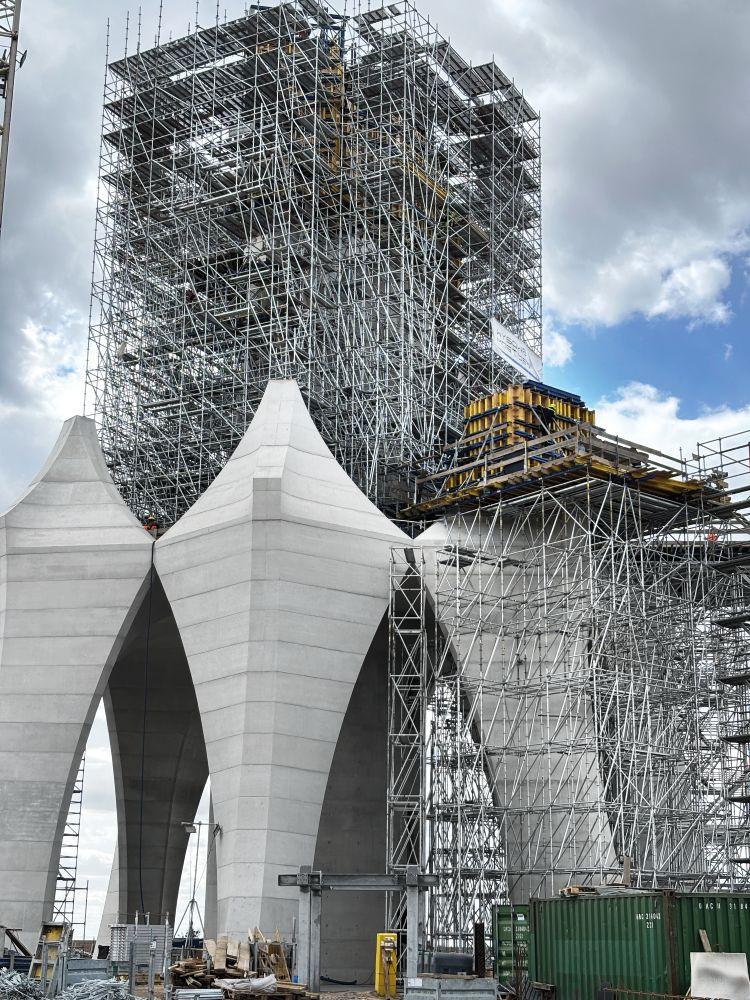

Do słupów, attyk i prostych odcinków ścian zastosowano szalunek dźwigarowyTop 50, natomiast do zakrzywionych ścian rotundy zastosowano szalunek H20. Do elementów zadaszonych wykorzystano szalunek Framax. Około 300 ton rusztowań Ringlock zapewniło dostęp i powierzchnie robocze, a uzupełnieniem był system zabezpieczeń krawędziowych XP.
Budowa przebiegała w czterodniowych cyklach betonowania, co wymagało ścisłej koordynacji między inżynierią szalunkową, wstępnym montażem i realizacją. Siedmiu specjalistów firmy Doka z różnych dziedzin inżynierii wspierało projekt poprzez cotygodniowe spotkania koordynacyjne, regularne wizyty na placu budowy oraz ciągłe wsparcie techniczne. Kiedy naprawdę ma to znaczenie: nasze rozwiązania sprawiają, że wszystko działa.
Project data
Rok zakończenia
2026.
Czas trwania projektu
2025–2026
Kraj
Polska
Miasto
Kikół
Building owner
Grażyna and Roman Karkosik
Contractor
Wysowa Mosty
