Wieże podporowe Staxo 100
Wydajny i szybki system podparć
Optymalizacja wykorzystania materiału
dzięki wyjątkowej nośności- skuteczne podparcie także dużych konstrukcji dzięki nośności do 100kN na stopę
- duża stabilność dzięki ramom o rozpiętości 1,52m
Najwyższy stopień bezpieczeństwa
dzięki zintegrowanym zabezpieczeniom- bezpieczna komunikacja pnionowa dzięki zintegrowanym z ramą drabinkom z przeciwpoślizgowymi szczebelkami
- stałe punkty zamocowania uprzęży chroniącej pracownika przed upadkiem z wysokości
- bezpieczny montaż i demontaż dzięki poręczom zabezpieczającym
- pomosty montażowe, z włazami lub bez, zapewniają bezpieczne stanowisko pracy
Optymalne dopasowanie do projektu
dzięki maksymalnej wszechstronności zastosowania- wyjątkowe możliwości adaptacji do każego obrysu dzięki różnym rozstawom ram od 0,60m do 3,00m
- płynna regulacja wysokości z milimetrową dokładnością
- dokładne dopasowanie do nieregularnych obrysów przy użyciu pojedynczej nogi Staxo
Referencje
Most nad doliną / odcinek trasy kolejowej szybkiego ruchu Madryd-Walencja![]()
System
Ramy Staxo 100
- wyjątkowo sztywne ramy stalowe o wysokości 0,90m; 1,20m; 1,80m umożliwiają łatwe dopasowanie wysokości
- zintegrowane łączniki ułatwiają montaż
- zapadki grawitacyjne do szybkiego i bezpiecznego montażu krzyżaków
- zintegrowane drabinki ze szczebelkami przeciwpoślizgowymi
- zintegrowane punkty zamocowania osobistych uprzęży chroniącej przed upadkiem z wysokości
- łatwy montaż złączy rur rusztowaniowych
Krzyżaki
- prosty i szybki montaż za pomocą połączonych na stałe krzyżaków
- długości krzyżaków zapewniają różne odstępy między ramami, co służy optymalizacji nośności
- jednoznaczne oznakowanie długości dzięki kolorowym zaciskom i wytłoczonym znacznikom
Głowica regulowana i stopa regulowana
- regulacja wysokości z milimetrową dokładnością
- specjalna geometria gwintu i zintegrowana nakrętka ułatwiają pracę
- odkręcanie obciążonej nakrętki bez użycia większej siły
Stopy regulowane wzmocnione
Każdą stopę rusztowania można wysunąć nawet na 2m, co umożliwia optymalne dopasowanie konstrukcji do uskoków podłoża, belek i pochyłych stropów.
Wysoki stopień bezpieczeństwa
- poręcz zabezpieczająca zapewnia bezpieczny montaż i demontaż ram rusztowania przy montażu pionowym
- bortnica zapewniająca bezpiecznie miejsce pracy na wieżach, np. pod deskowaniem stropu
- wysięgniki montażowe ułatwiające podnoszenie ram
Noga pojedyncza
- łatwe dopasowanie do skomplikowanych obrysów
- dowolne dopasowanie geometrii wieży podporowej
- optymalizacja wykorzystania materiału
Pomosty montażowe
- bezpieczna praca podczas montażu wież
- lekkie pomosty aluminiowe z włazem lub bez
- konieczne są jedynie dwa pomosty na każdy poziom wieży podporowej
- zintegrowane zabezpieczenie umożliwia ułożenie pomostów już przy montażu wstępnym wieży podporowej w pozycji poziomej
Zastosowanie
Łatwe i szybkie łączenie ram dzięki
- niewielkiej liczbie łatwych w obsłudze komponentów
- połączonym z ramą blokadom tulei łączącej
- logicznej kolejności montażu
- jednoznacznemu oznaczeniu krzyżaków kolorowymi zaciskami
Płynna regulacja wysokości
- łatwe w obsłudze głowice i stopy regulowane umożliwiają regulację z milimetrową dokładnością również pod obciążeniem
- wysuwanie stóp na długość 2,00m przy zastosowaniu wyjątkowo sztywnej stopy regulowanej wzmocnionej Staxo 100

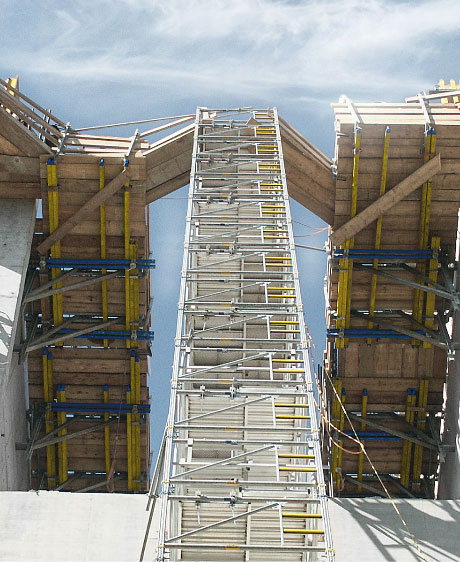

Schodnia
Kombinacja standardowych ram Staxo 100 i gotowych aluminiowych elementów schodni umożliwia bezpieczny dostęp do najwyższej położonych miejsc pracy.
Montaż za pomocą wózka widłowego
Łatwa i bezpieczna metoda montażu pionowego i przestawiania wież.
Dopasowanie do wyjątkowych obrysów
dzięki zastosowaniu nóg pojedynczych
Montaż pionowy
przy użyciu poręczy zabezpieczająych i pomostów z włazami zapewniającymi bezpieczeństwo
Szybkie i bezpieczne przestawianie
za pomocą podnośników, wózków podnośnych TG i wózków widłowych
Montaż poziomy
bezpiecznie i szybko
