Encofra­do modular de forja­dos y lo­sas Dokadek 30

El sistema manual sin vi­gas pa­ra un rápido montaje y desmontaje

Dokadek 30 es un encofra­do manual sin vi­gas de construcción de acero ligero con marcos con recubrimiento amarillo, que se cubren con un tablero mixto de madera/plásti­co. Dokadek 30 combina las ventajas de un encofra­do modular de forja­dos y lo­sas con un encofra­do de forja­dos y lo­sas Dokaflex, esto signifi­ca rapidez en las zonas regula­res con elementos de 3 m² y rapidez y flexibilidad en las zonas de pila­res gracias a Dokaflex. Dokadek 30 – con o sin cabezal de descimbra­do: la evolución del encofra­do de forja­dos y lo­sas.

DescargasVideos

Encofra­do muy rápido
gracias a la integra­ción de zonas regula­res y zonas de pila­res o remates

  • encofra­do de las zonas regula­res gracias a un sencillo plega­do hacia arriba de los paneles sin vi­gas con una superficie de hasta 3 m²
  • cierre rápido de zonas de pila­res y remates mediante una combina­ción perfecta con Dokaflex
  • adapta­ción independiente de la retícula a todas las plantas mediante una combina­ción perfecta con Dokaflex
  • logísti­ca ordena­da gracias a solo dos tamaños de elementos de 2,44 x 1,22 m y 2,44 x 0,81 m
  • sin tiempos de espera con equipos de encofra­do de 2 personas gracias a un proceso de trabajo que se engarza entre sí

Trabajo especial­mente seguro
gracias a un montaje desde el suelo

  • montaje de los elementos desde abajo sin escale­ras ni grúa
  • manejo seguro con 2 personas gracias a unos ergonómi­cos orificios de agarre en el perfil del extremo
  • no es necesaria ninguna sujeción adicional pa­ra el viento gracias a paneles con dispositivos anti­eleva­ción

Manejo fácil­mente comprensible
gracias a un proceso de trabajo lógi­co

  • sin necesidad de diseño ni medición gracias a una posición y un número ordena­do de puntales y paneles
  • manejo seguro también por par­te del personal especializa­do siguiendo el proceso establecido de los movimientos
  • breve periodo de aprendizaje gracias a que hay pocas piezas diferentes en el sistema
  • desplazamiento horizontal de 12 m² de Dokadek 30 con el DekDrive, también en el caso de luga­res de paso estrechos

Sistema

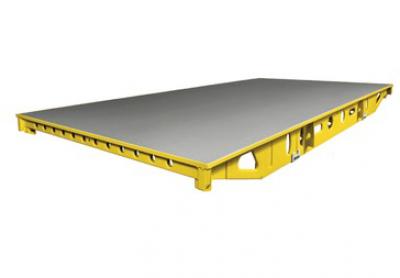

Panel con tablero Xlife

El marco de acero del panel, galvanizado y con recubrimiento amarillo, con paneles Xlife remachados, es duradero y permite utilizarlo muchas veces sin cambiar el forro del encofrado. Se pueden obtener fácilmente buenos resultados duraderos gracias a pocas juntas ordenadas con una superficie de hormigón uniforme y duradera.

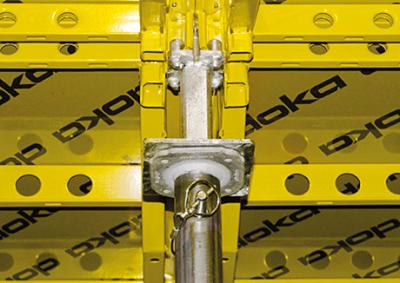

Cabezal de apoyo Dokadek

El cabezal de apoyo estándar para sujetar con seguridad los elementos. El dispositivo antielevación integrado impide la caída involuntaria de los elementos y hace innecesario tomar medidas adicionales tales como una sujeción contra el viento.

Cabezal de descimbra­do Dokadek XF

y los elementos intermedios adicionales hacen posible desencofrar antes de lo habitual. Aquí también el dispositivo antielevación integrado previene que los paneles se caigan accidentalmente, y resiste incluso fuertes ráfagas de viento.

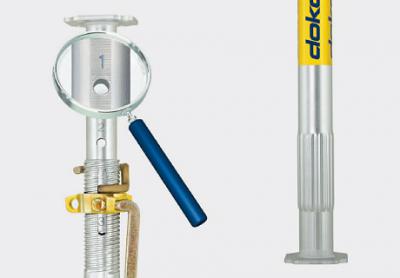

Puntal Eurex top

El primer puntal con protector anti-golpes

  • duradero gracias al protector anti-golpes
  • aflojado sencillo de la tuerca de ajuste gracias a una forma geométrica especial de la rosca
  • menos fuerza gracias a un menor peso
  • seguro en su uso gracias a la elevada capacidad de carga constante de, al menos, 20 y 30 kN según la EN 1065 - clase D/E

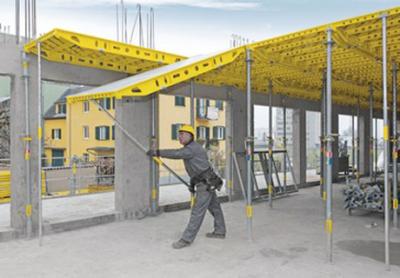

Trabajo sencillo y cómodo pa­ra la espalda desde el suelo

Por regla general, la postura de trabajo es en posición erguida. Con Dokadek 30 pasa a la historia agacharse con frecuencia y colocar los elementos desde arriba. Incluso el desencofrado de los elementos tiene lugar sin escaleras; el agotador trabajo de levantar los paneles sobre la cabeza se reduce a un mínimo.

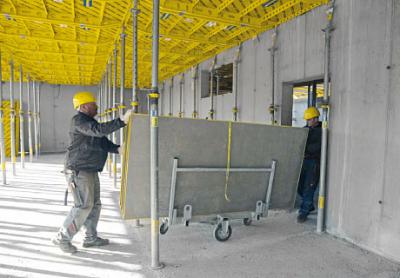

Un rápido des­encofra­do es un factor de éxito de primer orden

porque este proceso corresponde aproximadamente a un 33% de todo el tiempo de encofrado. Con Dokadek 30, el desencofrado de los elementos se realiza sin levantarlos por encima de la cabeza, algo que requiere mucho tiempo. A continuación los elementos Dokadek 30 de 12 m² se pueden desplazar en horizontal con el DekDrive.

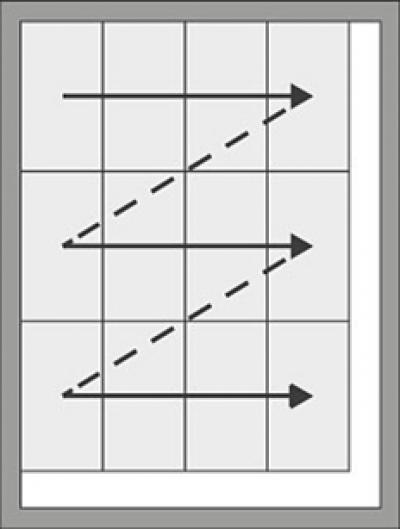

Orden de montaje establecido

Un orden de montaje claro evita improvisaciones peligrosas y proporciona un elevado sistema de seguridad siempre uniforme, también empleando personal con una formación reciente. Gracias a la disposición y al número de pilares, en Dokadek 30 se elimina el dimensionamiento del sistema.

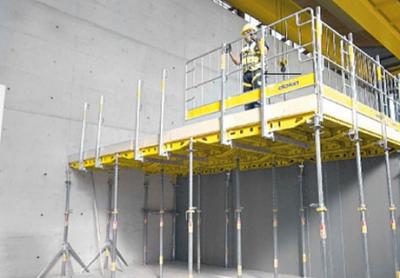

Barandillas del sistema de protección lateral Doka XP

Dokadek 30 es completamente compatible con el sistema de protección lateral Doka XP. Esto aporta un nivel adicional de seguridad.

Aplica­ción

Un sistema pa­ra tres métodos de trabajo

Método 1

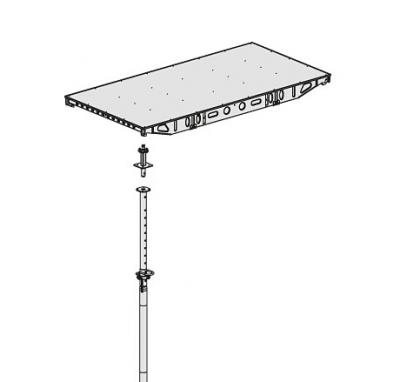

Dokadek 30 sin cabezal de descimbra­do

Aplicación del sistema estándar

Método 1 plus

Dokadek 30 sin cabezal de descimbra­do con la comproba­ción de la resistencia del hormigón

Desencofrado temprano con el sistema estándar Dokadek 30 gracias a la comprobación de la resistencia real del hormigón

Método 2

Dokadek 30 con cabezal de descimbra­do

Desencofrado temprano tradicional con cabezal de descimbrado

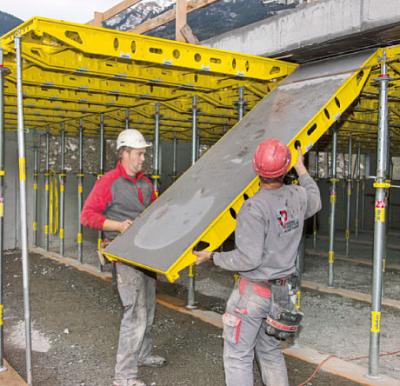

Recoger el elemento Dokadek, enganchar­lo y levantar­lo

Para el enganche, los cabezales Dokadek se encargan de un asentamiento y una fijación seguros de los elementos. Con una altura habitual, el elemento se levanta con una barra de montaje; en el caso de alturas mayores se utiliza el DekLift 4,50m.

Método 1: sin cabezal de descimbra­do

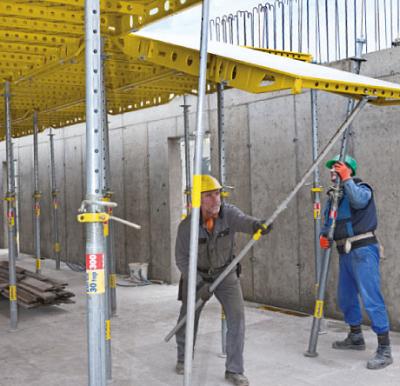

Coloca­ción de los puntales

por la segunda persona. El puntal Doka Eurex 30 top es estable y de eficacia probada. Y con su elevado paso de rosca, después (también bajo carga completa) se puede soltar de forma especialmente sencilla.

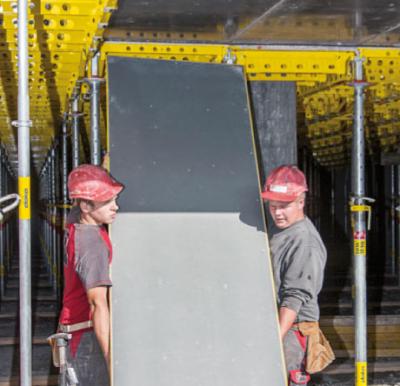

Des­encofra­do en muy poco tiempo

sin el agotador trabajo con los elementos levantados sobre la cabeza y con la seguridad de trabajar desde el suelo. Gracias al desencofrado, como lo hace posible Dokadek 30, se puede reducir notablemente todo el tiempo de encofrado. Esto aporta una productividad adicional.

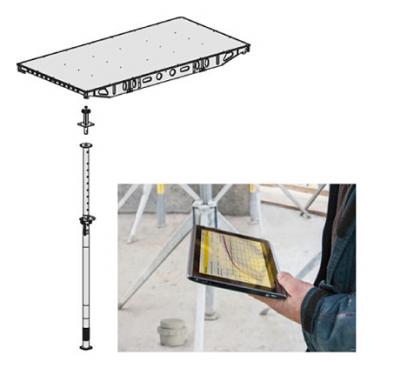

Método 1 plus: sin cabezal de descimbra­do y con la comproba­ción de la resistencia del hormigón

Recoger el elemento Dokadek, enganchar­lo y levantar­lo

y colocar los puntales. El montaje de Dokadek 30 sin cabezal de descimbrado y con la comprobación de la resistencia de hormigón tiene lugar como en el método 1.

Des­encofra­do temprano

gracias a la comprobación de la resistencia real del hormigón. En la práctica existen los siguientes métodos para comprobar la resistencia para el desencofrado: probetas en forma de cubos, martillo de rebote y cálculo de la madurez.

Optimiza­ción de la ejecución de la obra

El desencofrado se lleva a cabo basándose en datos de medición. Con los valores de resistencia reales obtenidos se determina el momento más temprano posible para realizar el desencofrado y, de este modo, se acelera el proceso de construcción.

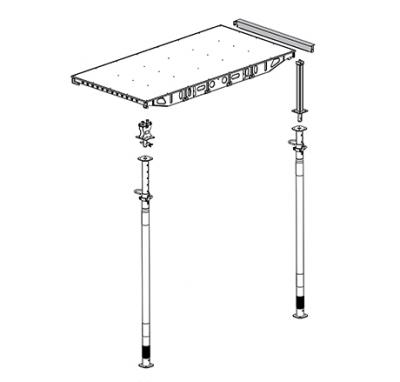

Método 2: con cabezal de descimbra­do

Encofrar

Enganchar – Levantar – Colocar puntales. También en el caso de Dokadek 30 con cabezal de descimbrado se encofra de forma segura y sencilla desde el suelo; los elementos intermedios se colocan desde arriba. Gracias a su ancho reducido de tan solo 15 cm se eliminan otras medidas de seguridad contra desplomes.

Des­encofra­do

Recuperación rápida del material: golpeando la cuña de descimbrado roja, los elementos se sueltan rápidamente desde el suelo, después se bajan los elementos, se retiran y se desmontan los elementos intermedios y se vuelve a utilizar el material lo antes posible.

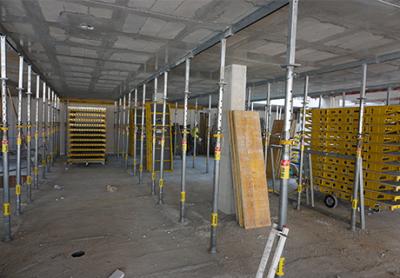

Soporte de ayuda

Soporte seguro hasta el final. Hasta alcanzar la resistencia del hormigón necesaria, el forjado permanece apoyado con seguridad en los puntales Doka Eurex 30 top.
