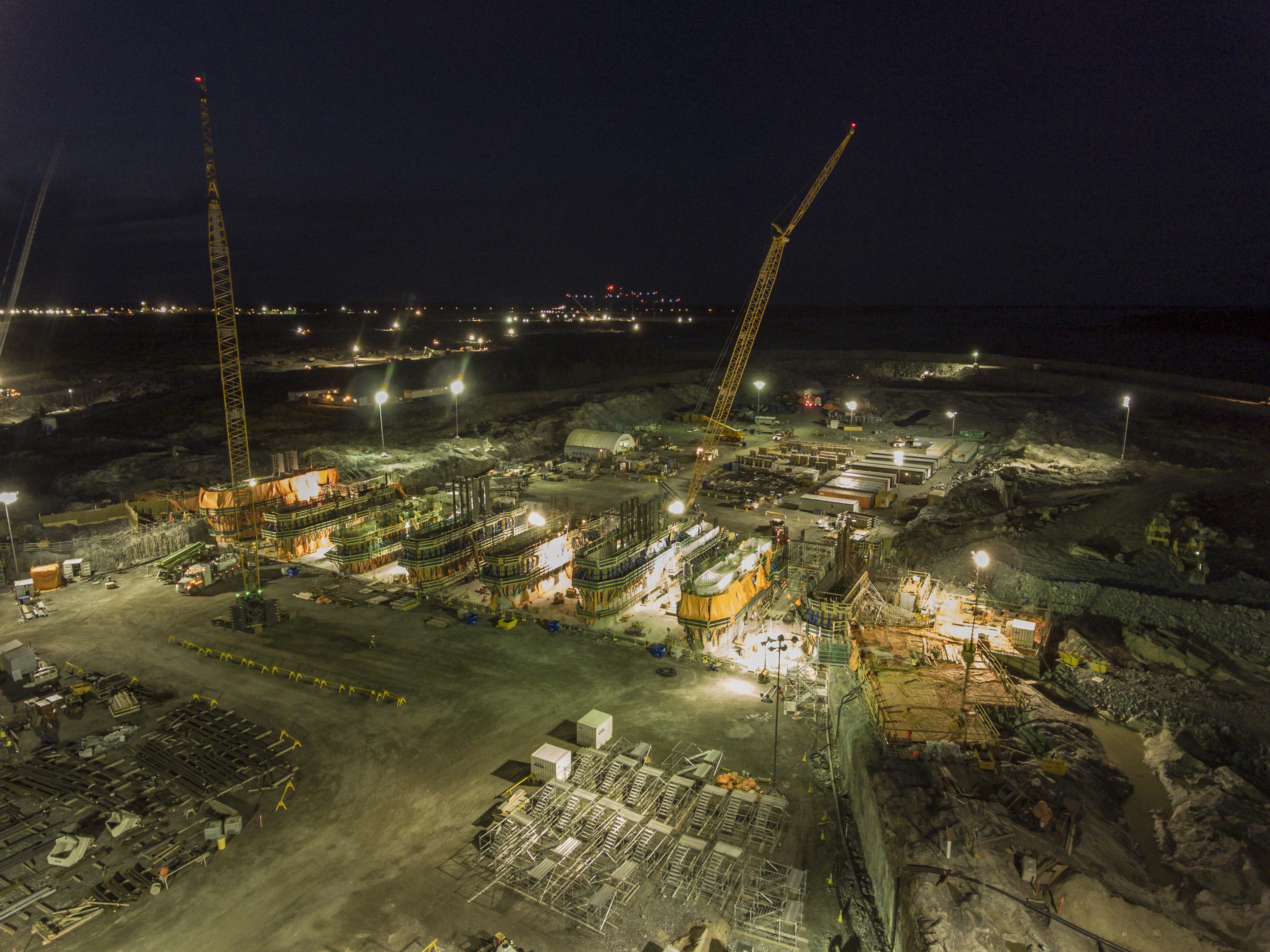

28 000 кв. м опалубки Doka використовується для будівництва генеруючої станції Keeyask у Канаді: це найбільший проект у сфері енергетики за всю історію компанії у Північній Америці.
У канадській провінції Манітоба на річці Нельсон ведеться будівництво гідроелектростанції потужністю 695 МВт. Масштаб проекту вражає: наприклад, площа водосховища буде складати біля 90 км2. Станція буде постачати приватним споживачам та підприємствам у Канаді та США 4 400 ГВт*ч електроенергії на рік.
За кількістю опалубки, що використовується, проект став одним з рекордних для Doka, не зважаючи на те, що обладнання компанії було застосовано ще на одному енергетичному мегапроекті у Канаді – гідроелектростанції на водоспаді Мускрат на півострові Лабрадор. Разом із обладнанням Doka надає всебічний сервіс – від розробки опалубних рішень до шеф-монтажу та супроводу на майданчику.
Міжнародне партнерство для кращих рішень
Над пошуком найбільш технологічних рішень для проекту Keeyask працюють інженери Doka з чотирьох країн. До уваги взято багато факторів, серед яких одночасне зведення декількох споруд, бетон із високою ранньою міцністю та специфіка місцевої геології. Кінцева опалубна концепція складається з кількох систем: опалубка дамб D22, балково-ригельна опалубка Top 50S, рамна щитова опалубка Framax S Xlife та опорні риштування Staxo 100. Вони застосовуються для будівництва трубопроводів, водозливних каналів, споруди електростанції та комплексу службових споруд.
Без анкерних отворів, швидко та адаптивно
Для зведення греблі використовується система опалубки дамб D22, перевагами якої є висока несна здатність та універсальність. Кожна направляюча висотою до 4 м сприймає навантаження до 220 кН, які передаються на попередню секцію бетонування. Це дозволяє уникнути наскрізних отворів у тілі споруди, опалубку закріплено на високоміцних точках підвісу у існуючій конструкції.
Щоб зробити систему більш універсальною у пристосуванні до різних скельних утворень на місці, Doka розробила спеціальне рішення. Замість традиційного зварного дизайну направляючих іх зроблено такими, що збираються за допомогою кріплення.
Дизайн системи D22 дозволяє переставляти опалубку великими блоками, що значно прискорює виконання опалубних операцій. Загалом 2 000 блоків буди використано доки проект добігає свого кінця.
Top 50S – єдина система для багатьох різних вимог
Універсальна балково-ригельна опалубка Top 50S також користується на будмайданчику дуже вискоким попитом. Тут її застосовують для зведення колекторів, по яких вода відводиться з турбін. Високі ресурс компонентів та ступінь повторного використання дозволяють мінімізувати кількість індивідуальної опалубки. Блоки Top 50 постачаються на майданчик вже змонтованими та дозволяють, завдяки оптимальним розмірам, зменшити час використання крану та прискорити їх встановлення та демонтаж.
Також цей тип опалубки використовується завдяки можливості обирати тип палуби та картину анкерних отворів. Вона також може бути спроектована для дуже високого тиску бетону. Наприклад, на деяких ділянках проекту Keeyask, у зв'язку з важкістю доступу, використовують самоущільнюючийся бетон – гідростатичний тиск сягає тут 70 кН/м2.
Швидше та безпечніше
Одночасно Doka демонструє високий рівень безпеки своїх систем. Зручні, технологічні та безпечні робочі платформи інтегровані до опалубки та переміщуються разом із її блоками на наступні ділянки. Це дозволяє додатково підвищити темп виконання робіт при суттєвому зменшенні ризиків. Для отримання максимальної ефективності від висококласної опалубки досвідчені майстри Doka постійно надають консультаційну підтримку персоналу на майданчику.
