Композитна опалубна балка I tec 20
Високоефективна балка, що заощаджує на кількості
![Composite formwork beam I tec 20]()
Підвищена несна здатність
що досягається інноваційним поєднанням кількох матеріалів
- дозволений згинальний момент M = 9.0 кНм
- дозволена поперечна сила Q = 20.0 кН
- жорсткість E x I = 640 кНм²
- вага = 5.6 кг/пог.м
Заощаджуйте на кількості опалубки
завдяки підвищеній несній здатності
- до третини менше опалубних стійок у балочній системі горизонтальної опалубки Dokaflex 30 tec
- до 30% менше анкерних стяжок у системах балочної вертикальної опалубки FF100 tec та Top 100 tec
- на 50% менше балок першого ряду при застосуванні у повністю навантажених баштах опорних риштувань Staxo 40
Більше циклів використання
завдяки повному захисту
- надтривалий строк використання завдяки дуже надійному 'top' захисту торців балки
- пояси балки повністю захищено композитним покриттям I tec
![Composite formwork beam I tec 20]()
(A) Захист торців за технологією Топ
(B) I tec покриття
(C) Маркери через 50 см для зручності монтажу
(D) Системні отвори
(E) Виїмка для розмічального шнураТехнічні дані:
Момент (M): 9 кНм
Поперечна сила (Q): 20 кН
Жорсткість (E x I): 640 кНм²
Вага: 5.6 кг/пог.м
Cертифікат: Z-9.1-773Дерев'яна опалубна балка H20 top
До трьох разів більший строк служби завдяки високоефективному амортизатору на торцях

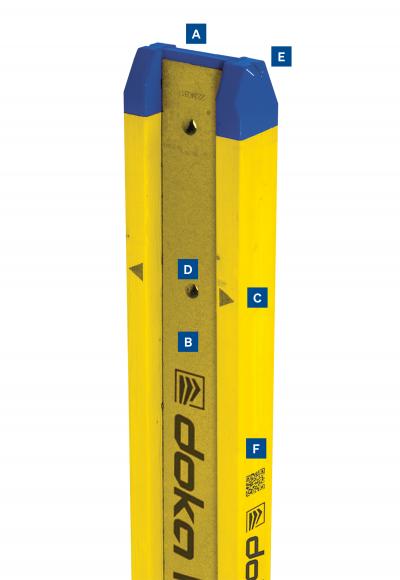

![Timber formwork beam H20 top]()
- Суттєво зменшується можливість пошкодження торців балки
- Ефективний захист від вологи та ультрафіолету
завдяки повному захисту країв - Швидкий монтаж опалубки
відповідно маркерам на поясах
(A) Захист торців за технологією Топ
(B) Стінка з матеріалу N (деревина) або P (ДСП)
(C) Маркери через 50 см для зручності монтажу
(D) 2 системні отвори на кожному краї
(E) Виїмка для розмічального шнура
(F) Маркування також на поясах; опція: можлива індивідуалізаціяТехнічні дані:
Момент (M): 5 кНм
Поперечна сила (Q): 11 кН
Жорсткість (E x J): 450 кНм²
Вага: 4.7 кг/пог.м (N) | 5.3 кг/пог.м (P)
Сертифікат: EN 13377Дерев'яна опалубна балка H20 eco
Надійна, ефективна, перевірена часом

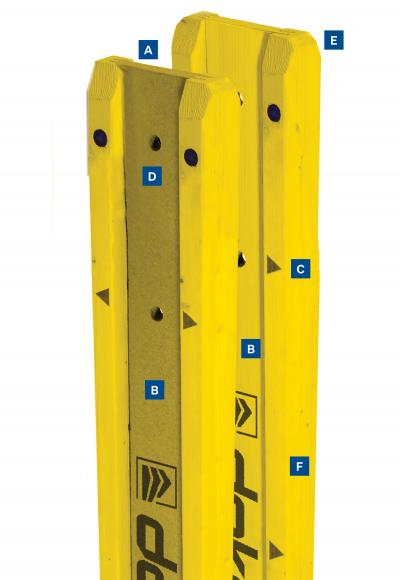

![Timber formwork beam H20 eco]()
- Високоякісні пояси
завдяки відбору, контролю та випробуванням - Менше пошкоджень торців балки
завдяки скошеним краям та пластиковим заклепкам - Зручність монтажу
забезпечують якість оброки та невелика вага
(A) Захист країв: скошені кромки, пластикові заклепки
(B) Стінка з матеріалу N (деревина) або P (ДСП)
(C) Маркери через 50 см для зручності монтажу
(D) 2 системні отвори на кожному краї
(E) Маркування також на поясах; опція: можлива індивідуалізаціяТехнічні дані:
Moмент (M): 5 кНм
Поперечна сила (Q): 11 кН
Жорсткість (E x J): 450 кНм²
Вага: 4.7 кг/пог.м (N) | 5.3 кг/пог.м (P)
Сертифікат: EN 13377
