Doka muotittaa kaksoistähtijärjestelmän.

01.03.2016 | Lehdistö
ESO Supernova planetaariosta ja näyttelykeskuksesta koostuva ainutlaatuinen valubetonirakennus on parhaillaan rakenteilla lähelle Müncheniä Saksassa. Rakennuksen kubatuuri muistuttaa lähekkäistä kaksoistähtijärjestelmää. Rakennushankkeen arkkitehtuuri, jota hallitsevat jopa 23 astetta kaltevat seinät, vaatii rakennusyrityksiltä ja muottien valmistajilta huipputason insinööritaitoa.
Risto Lehikoinen
Risto Lehikoinen+358 9 2242 6410

Kuvagalleria

  • ESO Supernova planetaarion ja näyttelykeskuksen kaksi toisiinsa yhdistyvää kupolia muistuttavat pohjapiirrokseltaan vaaka-asennossa olevaa kahdeksikkoa. Valokuva: Doka

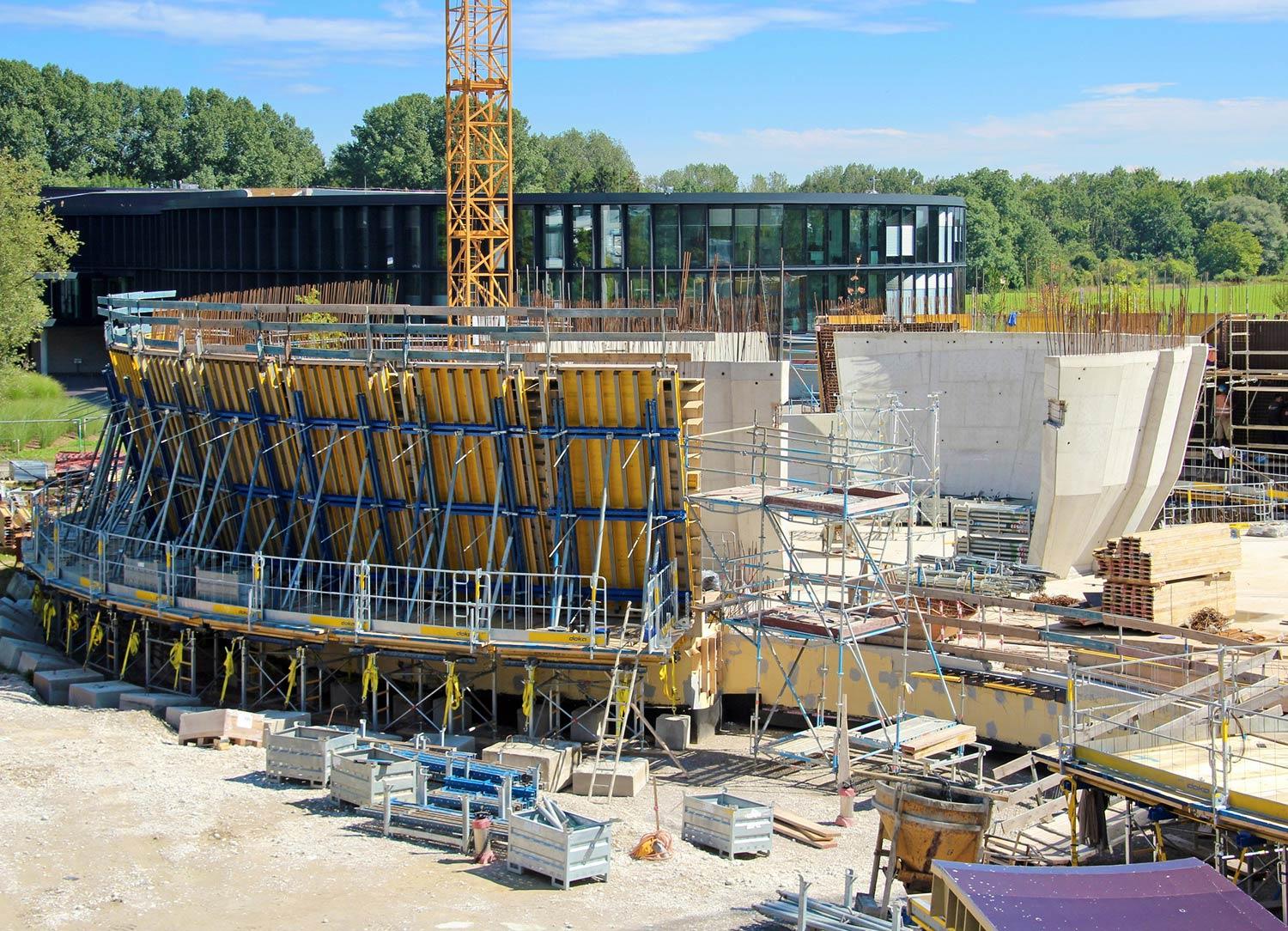

  • Alemmissa betonointivaiheissa valubetonirakennus laajenee yläsuuntaan, myöhemmässä vaiheessa rakennuksen seinät taas kallistuvat toisiinsa päin. Koottava suurmuotti Top 100 tec mahdollistaa ehdottoman mittatarkkuuden valmistettaessa osittain 18,00 m korkeita ja jopa 23,5° kaltevia seiniä. Valokuva: Doka
  • Muottien paikalleen asettaminen vaatii poikkeuksellisen suurta tarkkuutta. Mittaus tehdään takymetrillä ja tarkastetaan useita kertoja ennen betonointia. Valokuva: Doka
  • Poikkeuksellisten muottien asennus tehdään kokonaan Dokan muottiteknikoiden valmismuottipalvelussa. Valokuva: Doka
  • Hienosäätö säteeseen ja seinämalleihin tehdään valulaatikoilla. Valokuva: Doka
Münchenistä 15 km pohjoiseen sijaitsevassa Garchingin kaupungissa on Euroopan eteläisen observatorion, European Organisation for Astronomical Research in the Southern Hemisphere (ESO), päämaja. Sinne ollaan parhaillaan rakentamassa uutta planetaariota ja näyttelykeskusta joka muistuttaa lähekkäistä kaksoistähtijärjestelmää. Yksi tähti siirtää massansa toiseen. Sen seurauksena painavampi tähti räjähtää supernovana. Lyhyen aikaa se säteilee yhtä kirkkaana kuin kaikkien linnunradan tähtien valo yhteensä.

Tämän huomiota herättävän luonnoksen ovat suunnitelleet Darmstadtilaiset arkkitehdit Bernhardt + Partner. Rakennusurakoitsijana toimii GROSSMANN Bau GmbH & Co. KG, Rosenheim, Saksa. He valitsivat yhteistyökumppaneikseen Dokan muottiasiantuntijat Münchenissä sijaitsevasta Dokan tytäryhtiöstä.

Ainutlaatuinen arkkitehtuuri

Muotin on sovittava välittömästi. Kuperien ja koverien seinien valmistaminen asettaa muoteille huomattavat haasteet. Alemmissa betonointivaiheissa valubetonirakennus laajenee yläsuuntaan, myöhemmässä vaiheessa rakennuksen seinät taas kallistuvat toisiinsa päin. Jokainen betonointivaihe on erilainen. Jokainen muotti on yksittäiskappale. Se sopii vain yhteen ainoaan kohtaan tässä rakennuksessa. Ja kaikki on toimitettava, oltava käyttövalmiina ja kuljetettava pois täsmälleen aikataulun mukaisesti. Dokan muottiteknikot ovat kehittäneet tähän käyttötarkoitukseen taloudellisen konseptin joka sisältää 3D-suunnitelman, muottien asentamisen ja purkamisen sekä logistiikan.

Tehokas koottava suurmuotti

Rakentamiseen käytetään koottavaa suurmuottia Top 100 tec. Raskaita kuormia kestävät komponentit WU14-jäykisteet ja I tec 20-palkit sallivat enemmän sijoittamismahdollisuuksia 20-ankkureille. Tämä yhdistelmä tekee muotista kestävän suurimmille betonipaineille pienimmillä vääristymillä. Näin varmistetaan ehdoton mittatarkkuus valmistettaessa osittain 18 m korkuisia ja jopa 23,5° kaltevia, pohjapiirrokseltaan vaaka-asennossa olevaa kahdeksikkoa muistuttavia seiniä. Hienosäätö säteeseen ja seinämalleihin tehdään valulaatikoilla. Ne on päällystetty 8 mm vahvalla pleksilevyllä ja ruuvattu tarkasti muottiin.

Muottien täsmällinen asennus

Erityiset olosuhteet ja rakenteen vaatimukset sekä ainutlaatuiset muodot vaativat yksilöllisiä ratkaisuja. Niihin tarvittavien erittäin vaativien muottien asentaminen tehdään kokonaan Dokan valmismuottipalvelussa Maisachissa. Münchenin länsipuolella, vain 38 km:n etäisyydellä rakennustyömaalta, valmistetaan kaikki nämä monimutkaiset seinämuotit ehdottomana tarkkuustyönä. Muotit asennetaan ja toimitetaan just-in-time ja just-in-sequence täsmällisesti sovitettuna rakentamisen etenemiseen. Vain yhden ainoan betonoinnin jälkeen muotit palaavat takaisin Doka tytäryhtiöön missä ne asennetaan uudelleen seuraavan käyttötilanteen mittojen mukaisesti. Rakenteen valmistuttua tulee Doka-tiimin tälle rakennustyömaalle asentamien vaativien koottavien suurmuottien Top 100 tec kokonaismäärä olemaan yhteensä yli 7.800 m² .

Ehdoton mittatarkkuus

Oikein suunnitellut muotit ovat kuitenkin vasta ensimmäinen vaihe. Aivan yhtä tärkeää on asettaa ne paikalleen oikein. Toisin kuin tavanmukaisissa suorakulmaisissa rakennuksissa, suuntaus muodostaa tässä hankkeessa huomattavan lisähaasteen. Jokainen muotti mitataan takymetrillä. Mittausta varten muottipintoihin on integroitu mittauspisteet. Takymetri puolestaan käyttää lähtökohtana koko rakennustyömaalle määrättyä koordinaattiruudukkoa. Lisäksi riippumattomat osapuolet varmistavat sijainnin tarkastamalla sen vielä kaksi kertaa ennen betonointia.

Kestävät tukirakenteet

Kaltevat seinämuotit seisovat nousevissa työtahdeissa tukevasti ja turvallisesti Staxo 100 tukitornista valmistetulla tukirakenteella. Ylärakenteeksi Dokan valmismuottipalvelu asensi 3 m leveän työtason. Se tarjoaa rakennusmiehistölle runsaasti liikkumavapautta. Ja se kannattaa myös muotin voimasulkuisesti ja tuulelta varmistetusti. Ulkosivulle on asennettu suojakaideristikot suojakaidejärjestelmästä XP, jotka varmistavat työntekijöiden turvallisuuden alusta alkaen.

Luotettava yhteistyö

Grossman Baun toimitusjohtaja Elias Laar on erittäin tyytyväinen hyvin toimivaan yhteistyöhön Doka muottiteknikoiden kanssa: „Kaikki toimii erittäin hyvin. Suoritustaso on erinomainen ja sen takana vaikuttaviin henkilöihin voi luottaa. Näin me toteutamme käytännössä tasavertaista yhteistyökumppanuutta.”

Tämän vaikuttavan hankkeen rakennustyöt käynnistyivät helmikuussa 2015. Siitä lähtien työt ovat edenneet hyvää vauhtia. Avajaisten suunniteltu ajankohta on vuoden 2017 keskivaiheilla. Siihen mennessä on valmistunut yli 30.000 m³ korkeimman vaikeusasteen bruttotilavuutta. Rakentamisen etenemistä voidaan seurata ESO Supernova verkkosivustolta
