Universell einsetzbar
- mit nur einem Steher für alle Arten des Seitenschutzes
- für Schalung, Treppenläufe sowie Gebäudekanten
- durch die verschiedenen Anschlussteile für alle Anforderungen
Maximale Ergonomie
- für schnelle, selbsterklärende Verwendung durch logischen Aufbau
- vereinfacht die Handhabbarkeit
- dank stabiler Leichtkonstruktion
- durch unverlierbare Teile, was zusätzliche Kosten spart
Dieses ausgeklügelte System
- bietet mit nur einem Steher volle Sicherheit bis 1,20 m
- kann einfach durch den Einsatz eines speziell für die Unterstockung entwickelten, zusätzlichen Stehers auf 1,80 m erweitert werden
- deckt mit nur zwei Stehertypen alle Anforderungen perfekt ab und erspart eine komplizierte Vorhaltung unterschiedlichster Typen
Beim Mieten Erfahrungen sammeln und bei Bedarf kaufen
- feuerverzinkt und extrem stabil
- EN 13374-konformes Material mit GS-Zeichen
- ausführliche Anwenderinformation
- Bemessungsdiagramme inklusive Windlast
System
Geländersteher XP 1,20m_
Der Geländersteher XP 1,20m ist universell einsetzbar und deckt alle Arten des Seitenschutzes ab. Die Abschrankung kann sowohl mit Gittern, Holz, Gerüstrohren oder Vollbeplankung erfolgen.
![Seitenschutzsystem XP - Geländesteher]()
![Seitenschutzsystem XP - Easy-click-Funktion]()
Easy-click-Funktion
Die easy-click-Funktion ermöglicht eine einfache und schnelle Montage und Demontage des Geländerstehers XP 1,20m ohne Werkzeug und bietet eine automatische Sicherung gegen Ausheben.
Geprüfte Sicherheit
Das Seitenschutzsystem ist EN 13374-konform und durch ein externes Institut mit dem GS-Zeichen bestätigt. Ausführliche Anwenderinformationen und Bemessungsdiagramme inklusive Windlast stehen zur Verfügung.
![Sicherheitsschutzsystem XP - geprüfte Sicherheit]()
![Sicherheitsschutzsystem XP - Schutzgitter]()
Schutzgitter XP
Das feuerverzinkte Schutzgitter XP bietet durch den integrierten Hohlrahmen mehr Stabilität und lange Lebensdauer. Die integrierte Fußwehr und die Griffbügel sorgen für Sicherheit und Flexibilität, besonders bei Arbeiten an der Deckenkante und bei Fassaden.
Unterstockung bis 1,80 m Gitterhöhe
Durch den Einsatz eines speziell für die Unterstockung entwickelten Stehers kann das System auf eine Gitterhöhe von 1,80 m erweitert werden. Die Steherabstände müssen dabei nicht verringert werden.
![Sicherheitsschutzsystem XP - Unterstockung bis 1,80 m Gitterhöhe]()
![Seitenschutzsystem XP - Ein Drittel weniger Lager- und Transportvolumen]()
Ein Drittel weniger Lager- und Transportvolumen
Die Ausführung des Systems ermöglicht eine denkbar einfache und platzsparende Lager- und Baustellenlogistik. Das System ist kompakt zu transportieren und einfach in der Handhabung.
Individueller Werbeträger
Auf Wunsch ist das Schutzgitter XP mit Kundenlogo und -farbe erhältlich und wird somit zum sichtbaren Werbeträger auf der Baustelle.
(A) Hier könnte Ihr Logo stehen.
![Sicherheitsschutzsystem XP - Individueller Werbeträger]()
![Seitenschutzsystem XP - Anschlussteile]()
Anschlussteile
Praxisgerechte Anschlussteile für alle Anforderungen wie Betondecken, Balkone, Spundwände, Treppen oder Tragwerke, Wand- und Deckenschalungen oder Bühnen machen das System komplett.
Anwendung
Seitenschutzsystem XP an der Schalung
- alle Abstände und Gitterlängen sind auf Doka-Schalungssyteme zugeschnitten und statisch optimiert
- nach jedem Schalungstakt sind andere Anforderungen – je nach Bauteilgeometrie – zu erfüllen: XP ist leicht anpassbar
- fließender Übergang vom flexiblen Einsatz bei der Schalung auf die Langzeitverwendung am Rohbau
![Seitenschutzsystem XP - an der Schalung]()
![Sicherheitsschutzsystem XP - Deckenrand- und Bühnenabsicherung]()
Deckenrand- und Bühnenabsicherung
Als Anschlussteil für die Absicherung des Deckenrands bzw. der Bühnenstirnseite dient die Geländerzwinge XP 40cm. Die Konstruktion der Zwinge stellt sicher, dass die Fußwehr bündig mit der Decke bzw. der Schalung abschließt und somit keine Kleinteile herabfallen können. Für Brückentragwerke ist auch ein Klemmbereich von 2 cm bis 85 cm verfügbar.
Flachdächer und Parapete
In Kombination mit der Deckenabschalklemme und dem Geländersteher XP 1,20m kann auch bei Flachdächern und Parapeten bzw. Attiken eine Absturzsicherung für z.B. Spengler- und Dacharbeiten hergestellt werden.
![Seitenschutzsystem XP - Flachdächer und Parapete]()
![Seitenschutzsystem XP - Wandschalungseinsatz]()
Wandschalungseinsatz
Mit dem Framax-Adapter XP wird der Seitenschutz an der Gegenschalung montiert. Vorteil dieser Lösung: Der Seitenschutz kann bereits auf der liegenden Schalung angebracht werden und bleibt sowohl beim Umsetzen als auch in der Reinigungslage (Schalhaut nach oben) permanent an der Schalung fixiert. Beim Betonieren kann das Geländer zusätzlich um 15 Grad nach hinten geschwenkt werden.
Einsatz mit Dokamatic-Tisch
Mit dem Dokamatic-Adapter XP wird der Geländersteher XP am Dokamatic-Tisch befestigt. Der Adapter ist für alle Tischgrößen geeignet und verfügt über eine integrierte Absenkfunktion.
![Seitenschutzsystem XP - Einsatz mit Dokamatic-Tisch]()
![Seitenschutzsystem XP - am Rohbau]()
Seitenschutzsystem XP am Rohbau
- optimierte Anschlussteile für Hoch- und Tiefbau
- einfach anpassbar durch große Steherabstände
- einfaches Höhersetzen der Gitter für die Montage der Außenfassade
- leichtes Entfernen der Gitter, z.B. beim Transport von Material
- einfache und aushubsichere Bodenverankerung mit der Schraubhülse 20,0 für das Eindrücken in den noch weichen Beton

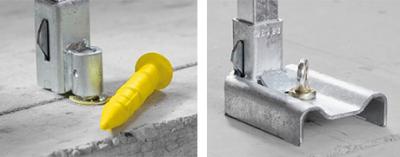

Absicherung am Deckenrand
Mit dem Schraubschuh XP und der Schraubhülse 20,0, die in den noch frischen Beton eingedrückt wird, werden bereits beim Betonieren die Voraussetzungen für den Einsatz des Seitenschutzsystems XP geschaffen.
Der Geländerschuh XP ermöglicht in Verbindung mit dem Expressanker 16x125mm die nachträgliche Anbringung des Seitenschutzes.
![Seitenschutzsystem XP - Absicherung am Deckenrand]()
![Verbauplattenadapter]()

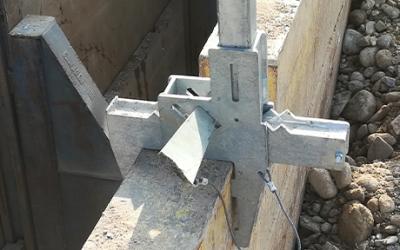

Verbauplattenadapter
Der Verbauplattenadapter stellt rasch und sicher den Seitenschutz bei Baugruben und Künetten her.
Treppen
Die Treppenkonsole XP dient zum Anschluss an die Stirnseite der Treppe und ermöglicht den Überstand der zu verlegenden Stufenplatten von bis zu 4 cm.
![Seitenschutzsystem XP - Treppen]()
![Seitenschutzsystem XP - Abgrenzung]()
Abgrenzung
Mit handelsüblichen Baustellenfüßen kann das Seitenschutzsystem XP auch als Abgrenzung von Arbeitsbereichen innerhalb einer Baustelle verwendet werden.
Sicherheit an der Brüstung
Der Brüstungsadapter XP wird mit der Geländerzwinge XP 40cm bzw. mit der Geländerzwinge XP 85cm verbunden und stellt mit dem Geländersteher XP 0,60m den optimalen Seitenschutz bei Brüstungen dar.
![Seitenschutzsystem XP - Sicherheit an der Brüstung]()
![Seitenschutzsystem XP - Absicherung an tragfähigen Mauerwerken]()
Absicherung an tragfähigen Mauerwerken
Der Schutzgitterhalter XP dient zum Befestigen aller Schutzgittertypen XP an tragfähigen Mauerwerken (z.B. als Absturzsicherung bei Türöffnungen, Schächten, Balkonen usw.).
Abschrankungen auf Spundwänden
Der Spundwandadapter XP dient in Kombination mit Schutzgitter XP, Gerüstrohren oder Geländerbrettern zum Herstellen von Abschrankungen auf Spundwänden.
![Seitenschutzsystem XP - Abschrankungen au f Spurwänden]()
