Doka-debnenie pre geometricky náročné dvojité pylóny

16.8.2012 | DOKA Slovakia
V Záporoží, významnej priemyselnej metropole juhovýchodnej Ukrajiny, prebieha výstavba nového zaveseného mosta s dĺžkou 2 km. Realizácia prebieha neďaleko už existujúceho diaľničného viaduktu cez rieku Dneper. Po jeho dokončení sa výrazne odľahčí každodenná doprava.

Impresie

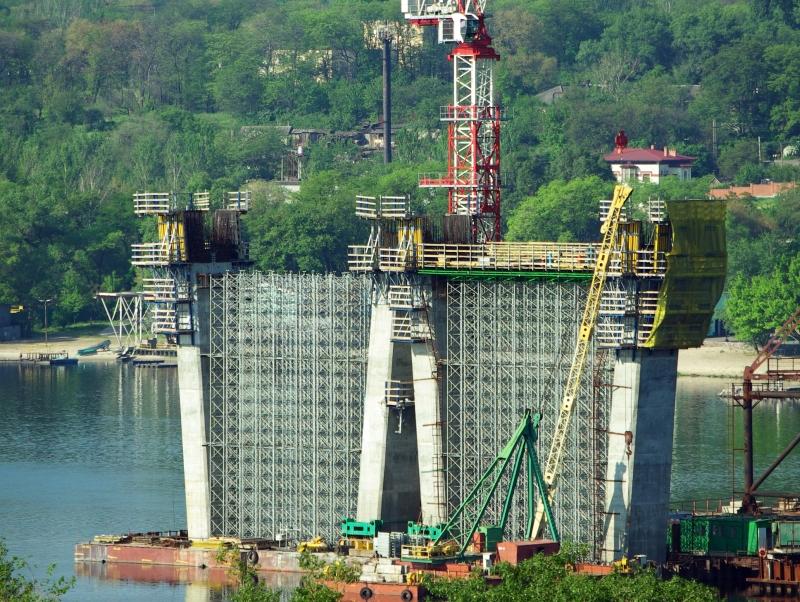

  • V strede rieky vyrastá dvojica 150 m pylónov v tvare H. Na nohy pylónov bolo použité samošplhacie debnenie SKE50 v kombinácii s veľkorozmerným nosníkovým debnením Top 50.

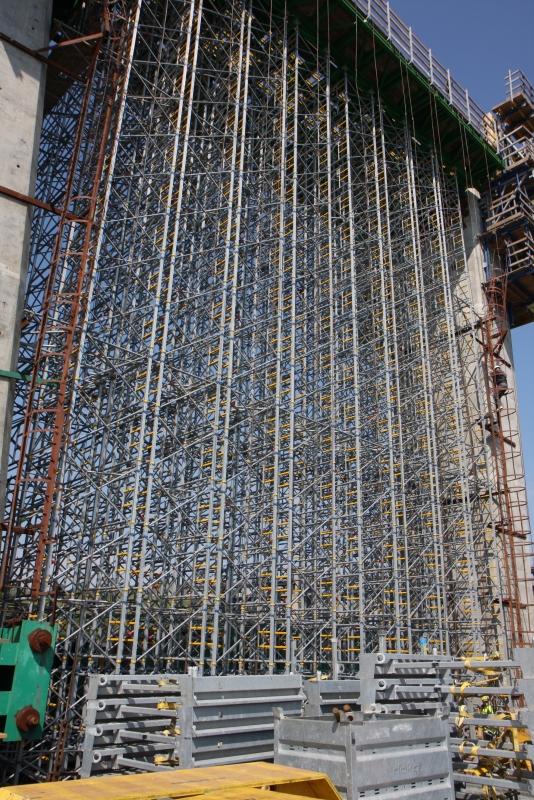

  • Komôrkový priečnik medzi nohami pylónov je 6 m vysoký a 20 m dlhý. Jeho podopretie zabezpečuje podperný systém Staxo 100.
Most bude mať dve navzájom oddelené, zavesené mostovky, a preto v strede rieky vyrastá dvojica 150 m pylónov v tvare písmena H. Najlepším riešením pri zhotovovaní tvarovo náročných pylónov bolo nasadenie samošplhacieho debnenia SKE50. Na oboch pylónoch je nasadených 8 samošplhacích jednotiek SKE50, kde každá jednotka nesie 100 m2 nosníkového debnenia Top 50. Stavbyvedúci zo spoločnosti Mostopud si pochvaľuje tento systém kvôli bezpečnosti, keďže je samošplhacie debnenie stále pevne spojené s pylónom. To umožňuje pracovať bezpečne na betonárskych plošinách i za silného vetra, ktorý je častým javom tejto oblasti.

Flexibilita v každom betonárskom zábere

Až po stredný priečnik bol pylón so sklonom 5,3 stupňa zrealizovaný v šiestich záberoch. Od tohto miesta pylón zmenil smer a sklon na 5,6 stupňa a následne sa zužuje o 5 cm v každom nasledujúcom takte. Medzi prvým a posledným záberom sa dosiahlo až dvojmetrové zúženie v celkovo 40 taktoch. Aj takéto požiadavky je možné splniť vďaka SKE50, ktoré je ľahko adaptovateľné na podobné zmeny.

6 m vysoký a 20 m dlhý komôrkový priečnik bol zhotovený pomocou veľkorozmerného debnenia Top 50. Tento priečnik sa nachádza vo výške 25 m. Na jeho podopretie sa použil podperný systém Staxo 100. Stavba si pochvaľovala jeho veľmi jednoduchú montáž, integrované rebríky a určené miesta pre osobnú ochranu. Najväčšou výhodou bola možnosť predmontovania celých veží v ležatej polohe.

Vďaka detailnému plánovaniu a montážnemu majstrovi bolo možné využiť všetky výhody SKE50 už od prvého záberu, a tým dodržať náročný časový harmonogram.
