Funktion trifft Design

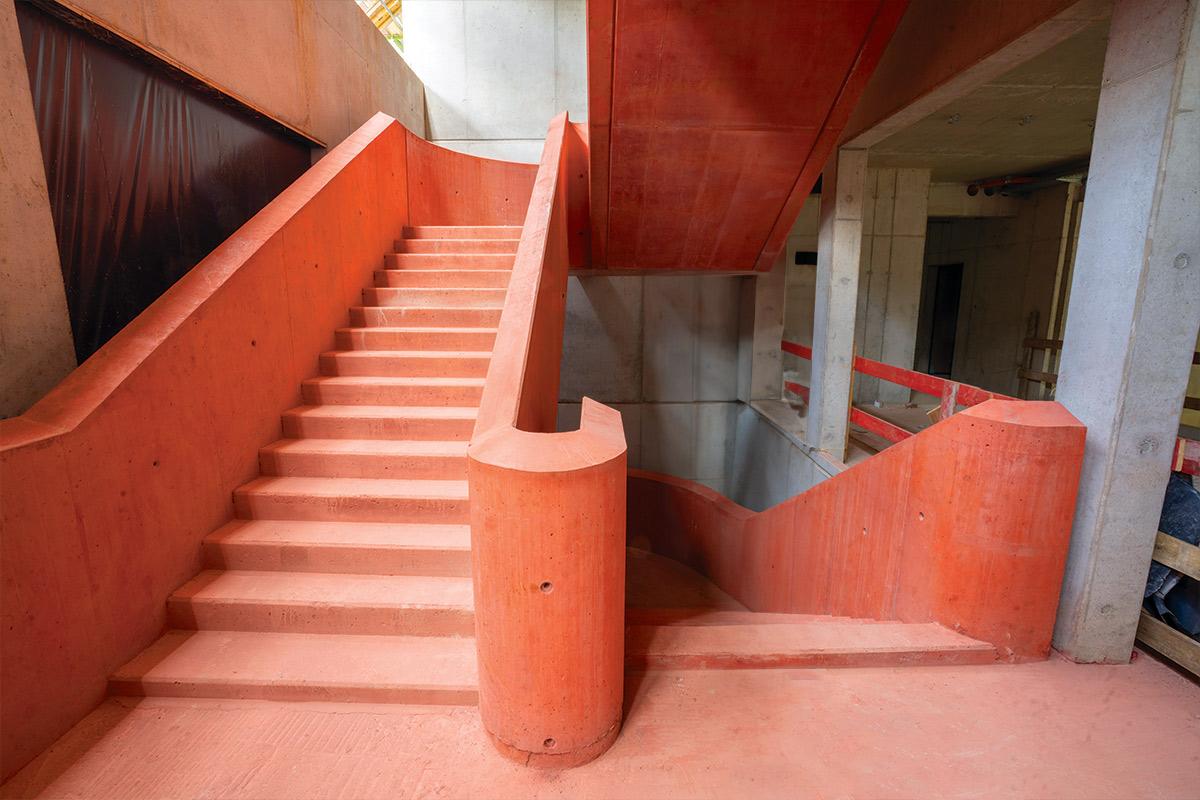

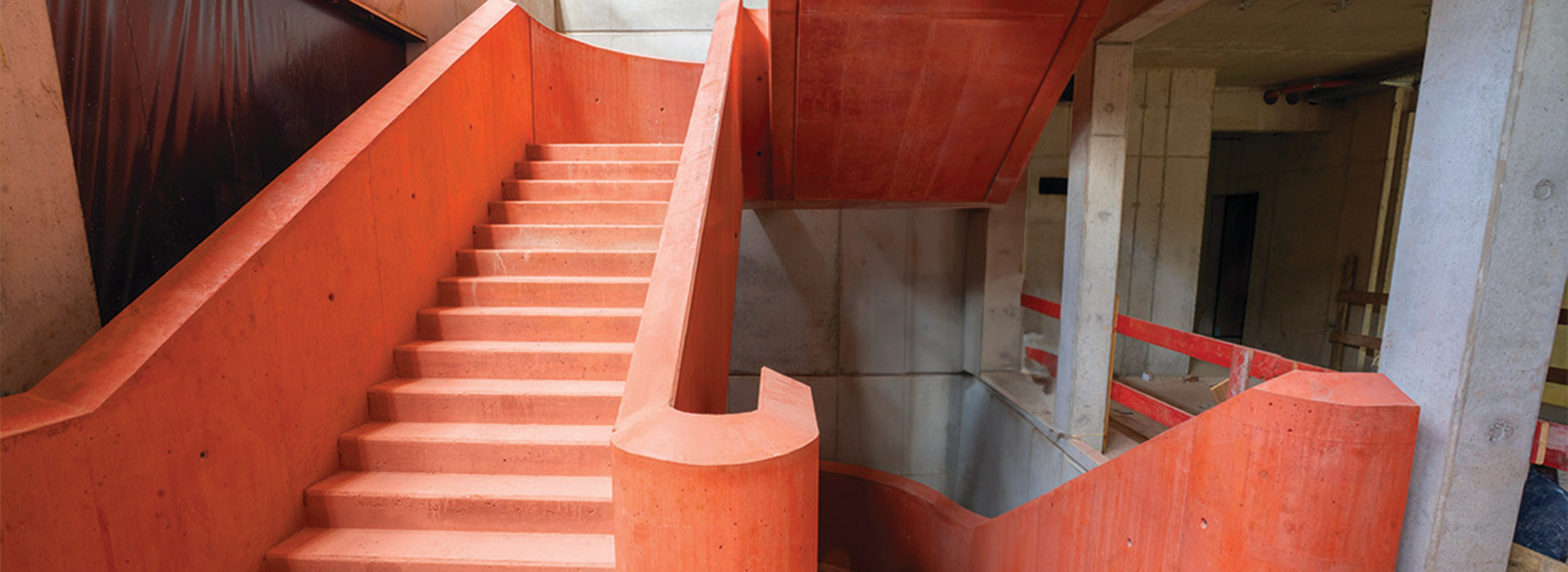

In der modernen Architektur sind Treppenhäuser längst nicht mehr nur funktionale Übergänge, sondern Ausdruck von Design und Raumgefühl. In Schulen sind sie zudem ein Begegnungsort für Lehrende und Lernende. Beim Neubau der Grundschule York-Quartier im Münsteraner Stadteil Gremmendorf West wurde das Treppenhaus bewusst als Blickfang inszeniert, das durch seine Gestaltung und die Ausführung in rotem Sichtbeton sowohl funktional als auch visuell beeindrucken soll.

Schalen auf engstem Raum

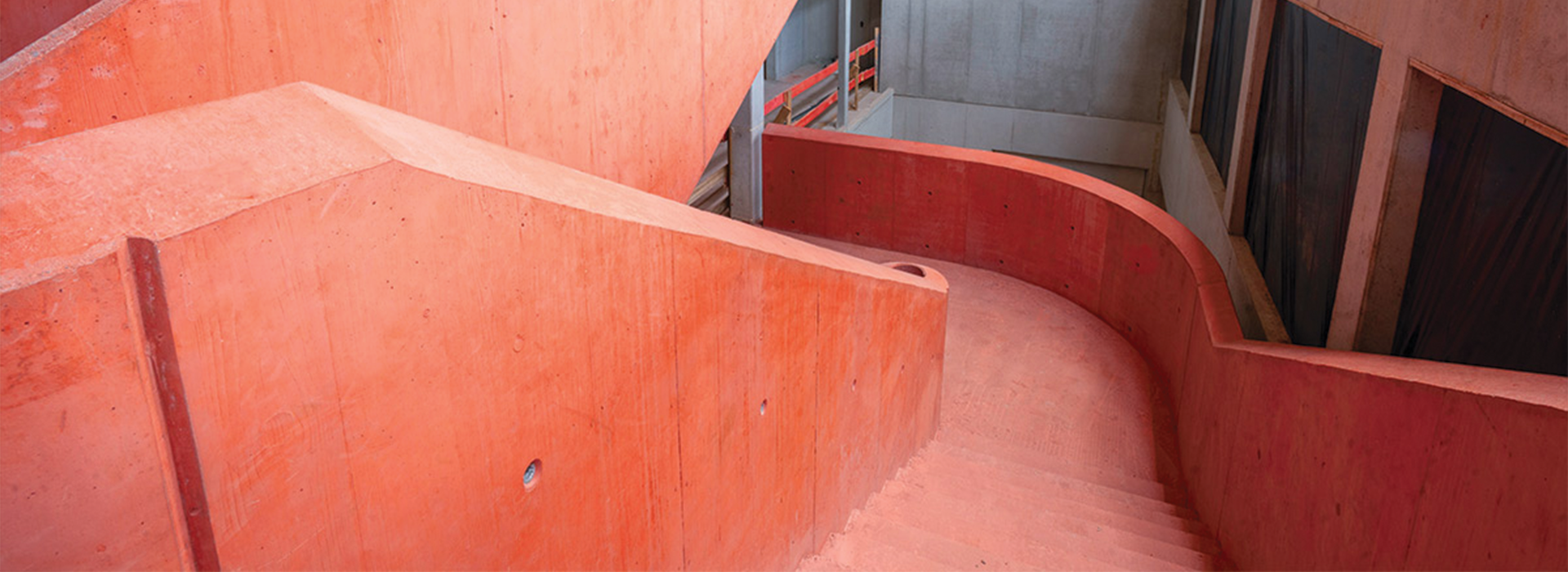

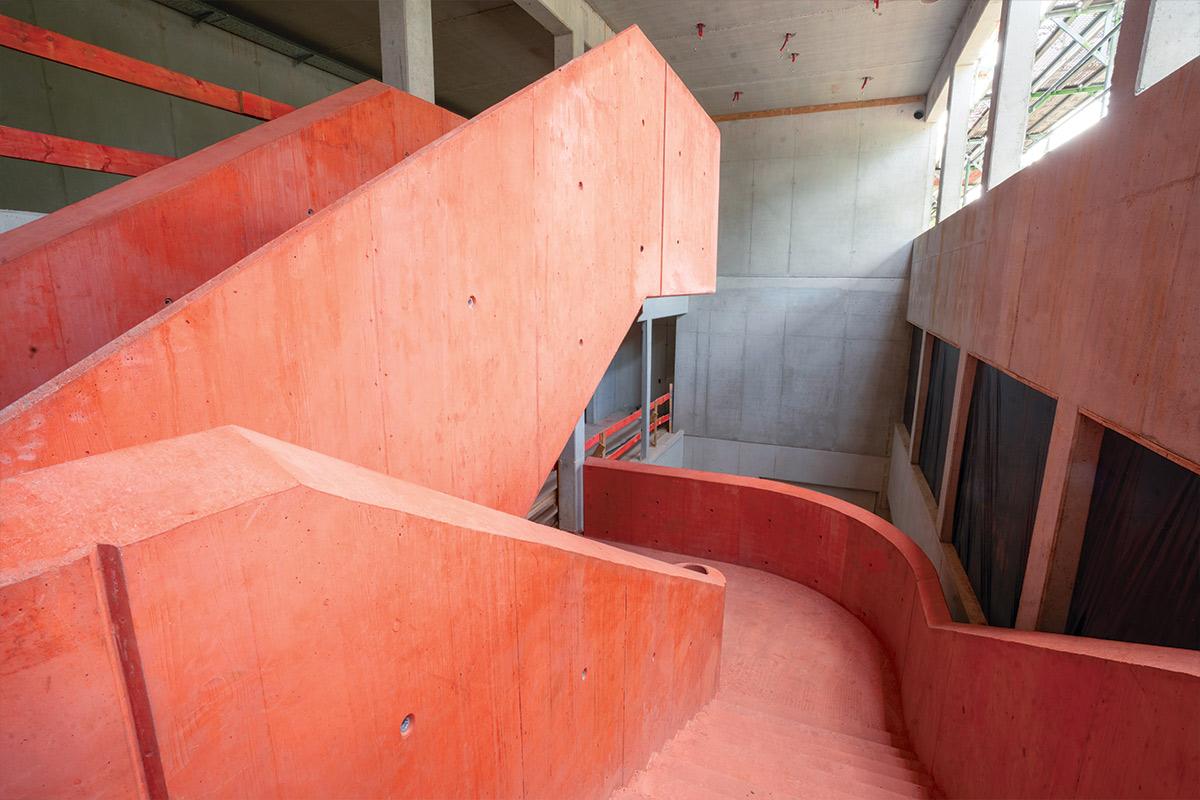

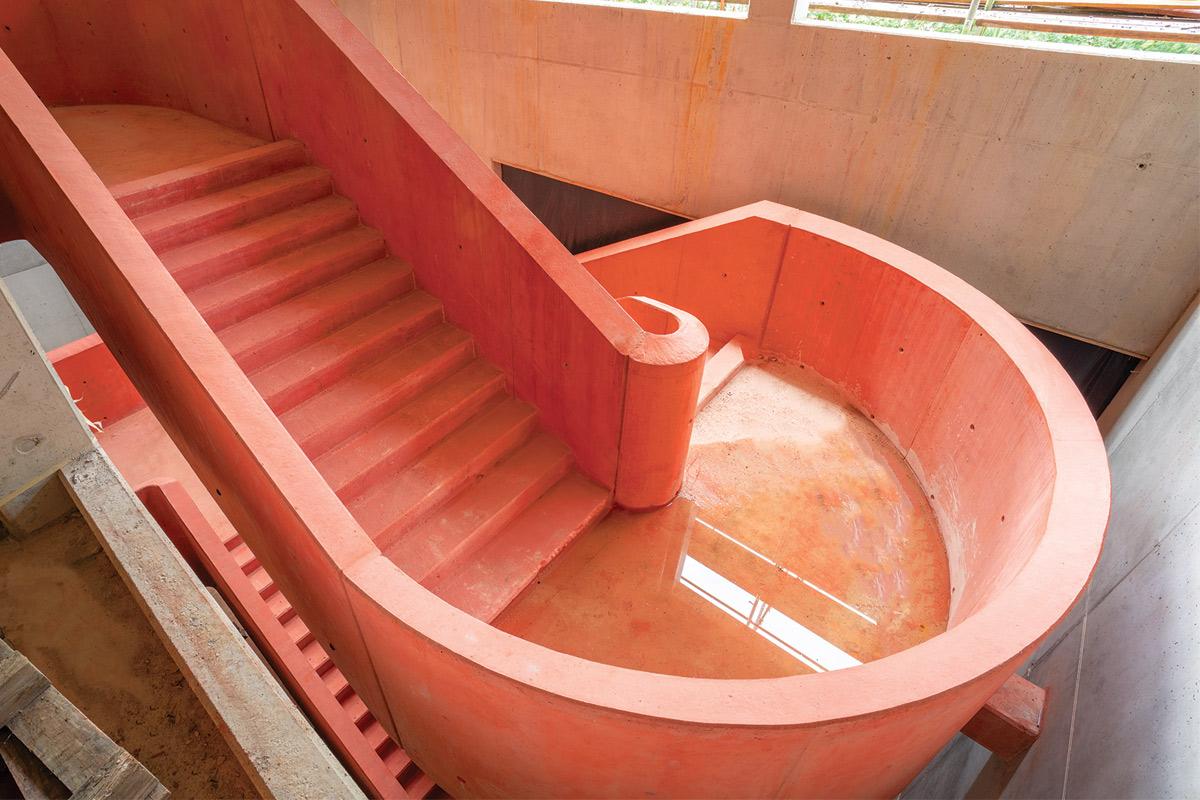

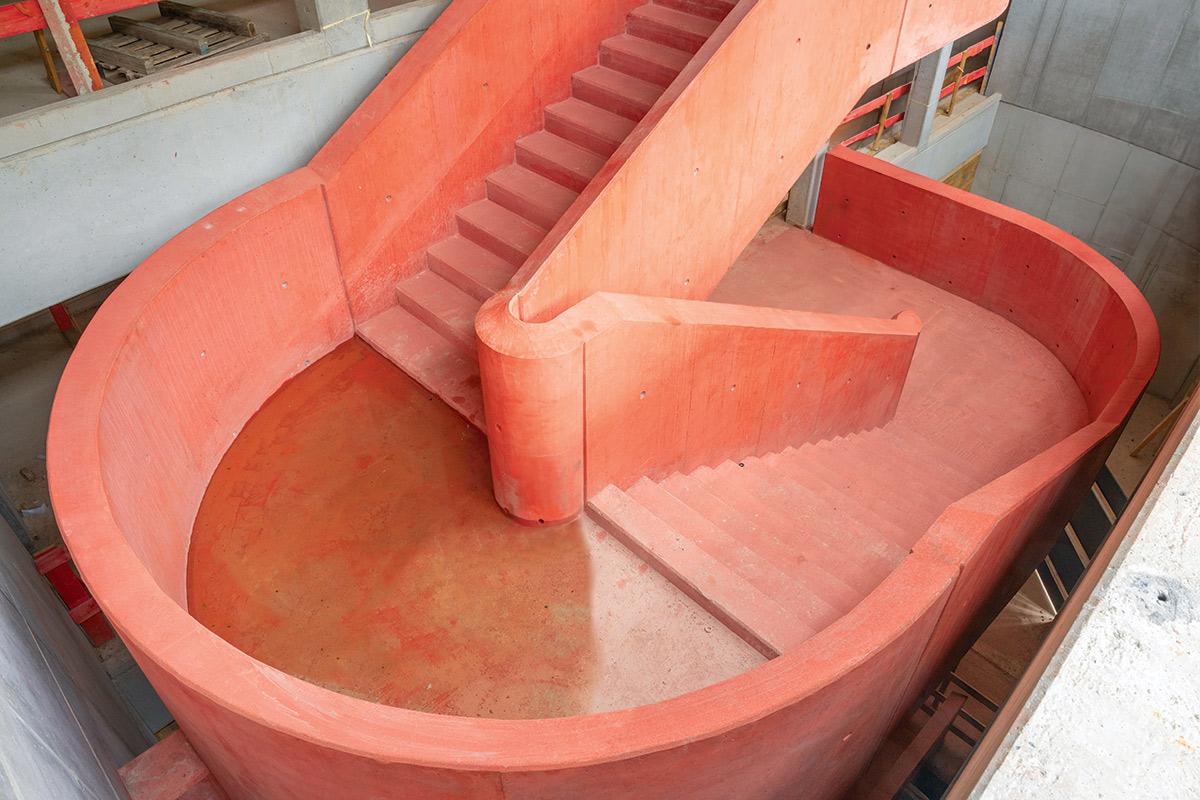

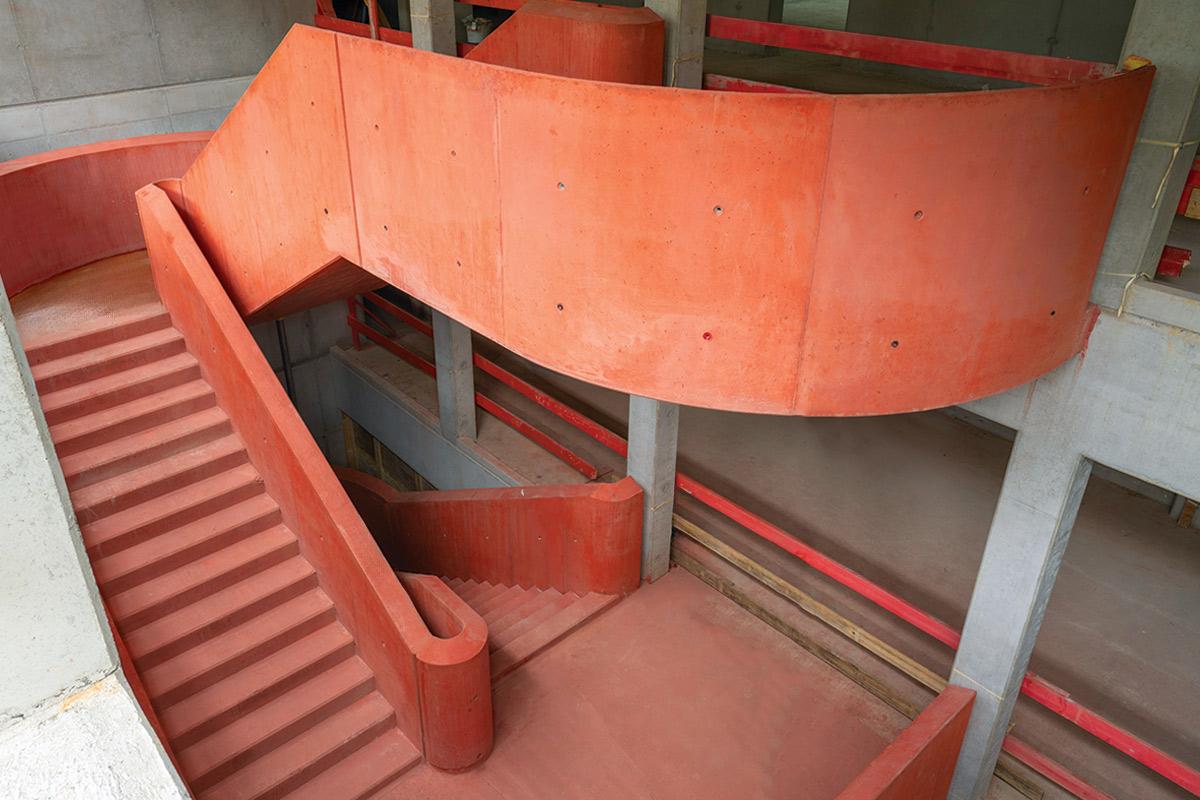

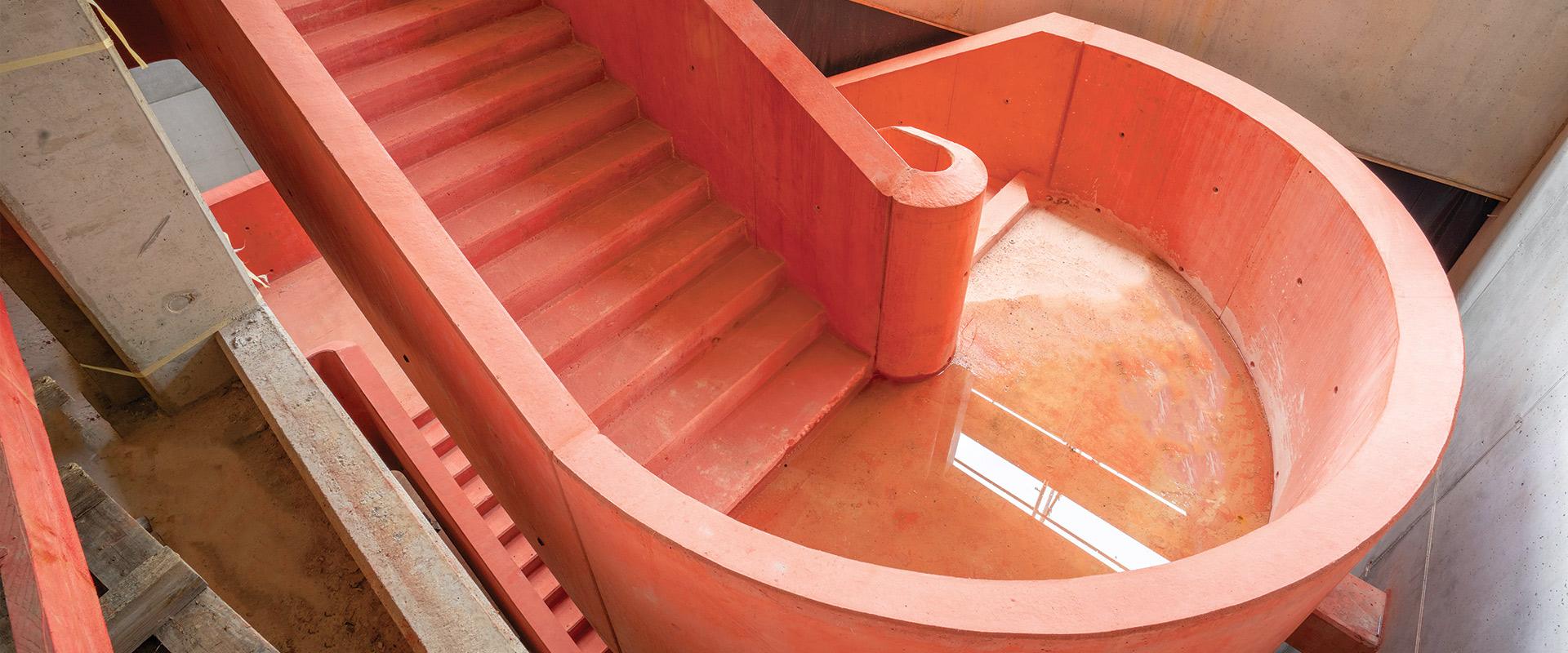

Das Treppenhaus erstreckte sich über zwei Etagen, wobei nicht die Höhe, sondern die komplexen Geometrien schalungstechnisch die größte Herausforderung darstellten. Neben unterschiedlichen Neigungen und schrägen Flächen an den Läufen betraf das vor allem die Podeste zwischen den Etagen. Diese waren als Halbrund entworfen, was insofern anspruchsvoll war, dass sich die Innenläufe dort in extrem engen Radien "in die Kurve legten" und in diesen Engstellen kaum Platz für die Schalung selbst, geschweige denn für das Ein- und Ausschalen zur Verfügung stand. Der Punkt "Schalbarkeit" musste bei der Planung somit immer mitberücksichtigt werden, auch im Hinblick auf das Schalungsmaterial: Die Herstellung derart enger Krümmungen in Holz ist zwar machbar, aber nicht ganz ohne. Darüber hinaus gestaltete sich auch die Statik anspruchsvoll, weil bei dieser Treppe die Läufe die tragenden Elemente darstellen und in der Bauabfolge vor den Podesten und den Stufen geschalt werden mussten, was wiederum die Anschlussbewehrung verkomplizierte. Und last but not least war das gesamte Treppenhaus in rotem Sichtbeton herzustellen, sprich: extra schön und ebenmäßig mit möglichst wenig sichtbaren Ankerstellen. Um all diese Herausforderungen optimal zu bewältigen und nicht "rot zu sehen", holte sich die bauausführende AUG. PRIEN Bauunternehmung GmbH & Co. KG die Schalungsexperten von Doka an Board.

Anschaulich gelöst

"Präzision plus Visualisierung im 3D-Modell waren für das Gelingen des Projekts die entscheidenden Faktoren.", sagt Thomas Görlitz, der bei diesem Projekt Doka-seitig für die Schalungsplanung verantwortlich war. Angesichts der engen Platzverhältnisse und der außergewöhnlichen Form musste nicht nur die Schalungslösung dem Bauwerkskörper exakt auf den Leib geschneidert werden, auch in der Ausführung musste jeder Handgriff punktgenau sitzen. Die Veranschaulichung im Modell ermöglichte eine detaillierte Evaluierung der geplanten Lösung und eine realistische Prüfung von deren Umsetzbarkeit. Gemeinsam mit dem Kunden konnten die Schalungsabläufe vorab Punkt für Punkt abgestimmt und eventuelle Störstellen frühzeitig identifiziert und noch in der Planungsphase behoben werden.
