Verwendung von BIM-Methoden beim Projekt „Gelbe Haide“ reduziert Schalungsaufwand

Virtuell geplant – schneller umgesetzt

22.01.2020 | Austria
Verwendung von BIM-Methoden beim Projekt „Gelbe Haide“ reduziert Schalungsaufwand
Für den Bau eines Speicherbeckens im 23. Wiener Bezirk erstellten die Doka-Experten auf Basis der Building Information Modeling (BIM) Methodik ein virtuelles Modell, um Wandschalung und Taktzeiten präzise zu planen. Das bauausführende Unternehmen HABAU sparte dadurch Aufwand und Ressourcen auf der Baustelle. Dadurch konnte die Schalungsleistung je Arbeitskraft verdoppelt, und alle drei Tage ein Betonierabschnitt fertiggestellt werden.

Pressekontakt

Impressionen

  • Projekt Gelbe Haide
  • Projekt Gelbe Haide
Das Projekt „Gelbe Haide“ ist das erste BIM-Projekt, das die HABAU Hoch- und Tiefbaugesellschaft zusammen mit Doka umgesetzt hat. Das Bauunternehmen wurde von der Stadt Wien beauftragt, ein Speicherbecken, ein Überlaufbecken sowie den Zuleitungskanal zum Speicherbecken zu errichten. Das Becken dient dem Hochwasserschutz der Anrainer-Wohngebiete an der Liesing, einem Fluss, der mitten durch die Stadt Wien fließt. Nach Fertigstellung Ende 2020 wird das Becken 10 Millionen Liter Regenwasser aufnehmen können und den Liesingbach und angrenzende Wege vor Verschmutzung schützen.

Virtuelles Modell garantiert zügige Ausführung

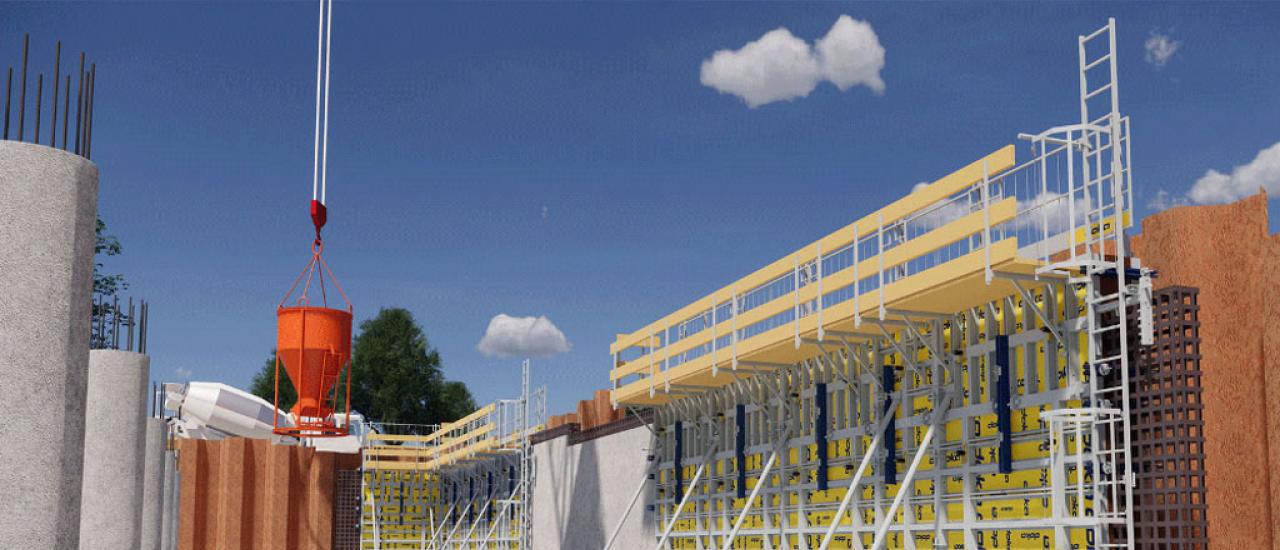

Das ursprüngliche 3D-Modell im IFC-Format stammt von HABAU und wurde dann von den BIM-Experten bei Doka um die Schalungsplanung ergänzt. Die Erstellung eines virtuellen Modells hatte mehrere Vorteile. Die Größe der Schalungseinheiten wurde vorab so konfiguriert, dass sie auf der Baustelle nicht zerlegt werden mussten, um sie für den nächsten Betonierabschnitt zu verwenden. BIM-Koordinator Bernhard Wieser: „Die Takte der Wand im Voraus im 3D-Modell zu berechnen, hat eine fehlerfreie Planung garantiert. Zum Beispiel konnten alle Parameter wie die Hubkraft und Reichweite des Krans – in diesem Fall 6 Tonnen und 55 Meter – gleich von Anfang an berücksichtigt werden.“ Jede der fünf Umsetzeinheiten war 12,5 Meter lang und mit 5,5 Tonnen gerade so schwer, dass sie der Kran mit einem Hub versetzen konnte.

Alle Projektbeteiligten bei HABAU und Doka hatten jederzeit Zugriff auf das mit der Software Revit von Autodesk erstellte 3D-Modell. Ohne gemeinsames BIM-Modell geht durch die Verwendung unterschiedlicher Softwarelösungen Zeit verloren. Bei der „traditionellen“ Vorgehensweise erzeugt man Materiallisten und spielt diese dann wieder in die Modellierungssoftware ein. Durch das Arbeiten auf einer gemeinsamen Projektplattform (CDE) wurde die Kommunikation und Koordination der Projektbeteiligten erheblich vereinfacht. Dadurch konnten bereits bei der Planung wesentliche Kriterien berücksichtigt werden, so Wieser. In Folge konnte die nötige Schalungsmenge optimiert und so die Umbauarbeiten vermieden werden, wodurch Arbeitszeit und -aufwand deutlich reduziert wurden.

Effizient mit Ressourcen umgehen – auch dank BIM
Etwa alle drei Tage konnte mit vier Arbeitern ein Takt geschalt werden. Normalerweise benötigt man dafür fünf Tage und sechs Arbeiter, erzählt BIM-Koordinator Simon Berger, der das Projekt auf Doka-Seite betreute. Für die insgesamt 13 Takte benötigte man etwa zwei Monate Bauzeit. Dann waren die insgesamt 230 Meter langen, 4,50 Meter hohen und 0,40 Meter breiten Wände fertig. Aufgrund der vorab abgestimmten Taktplanung mit der BIM Methodik wurde vor Ort kaum zusätzliches Material benötigt. Bernhard Wieser nennt es „die Minimierung des Liegegrads“ und beschreibt es so: „Die Kunst liegt darin, das Zusatzmaterial soweit zu minimieren, dass die Schalung auch produktiv ist und nicht herumliegt.“

Dass auf der Baustelle alles wie geplant vonstattenging, freute auch Bauleiter Robert Jungmeister von HABAU: „Mit Doka als Projektpartner für Schalungslösungen für Ortbeton konnten wir einen reibungslosen Bauprozess gewährleisten und erfolgreich nach den Regeln des Lean Management arbeiten, also so effizient wie möglich mit unseren Ressourcen – sowohl die Arbeitskraft als auch das Material betreffend – umgehen.“

Als Wandschalung entschied man sich für die Rahmenschalung Framax Xlife plus, auf Grund der beengten Platzverhältnisse zwischen den Spundwänden und den Ortbetonwänden. Betoniert wurde mit einem fäkalbeständigen Beton C30/37 B6 C3A.
Kurz gefasst:
Projekt: Gelbe Haide
Standort: Wien, Österreich
Bauwerksart: Speicherbecken
Bauherr: Stadt Wien
Bauunternehmen: HABAU Hoch und Tiefbaugesellschaft m. b. H.
Schalungsplanung: Doka Wien, Doka Competence Center BIM
Produkte: Rahmenschalung Framax Xlife plus, Stützenschalung RS, Deckenstütze Eurex 20, Sicherheitsbühnen XP mit Gegengeländer
Dienstleistungen: 3D-BIM-Modell im IFC-Format für die Wandschalung mit Taktung, Taktplan, Einsatzpläne, Virtual-Reality-Modell in Enscape
Baustart (insgesamt): 1. April 2019
Bauzeit Wand: 2 Monate
Bauende: Dezember 2020
