ESO Supernova
Garching, Deutschland
Das Schalungs-Know-how von Doka

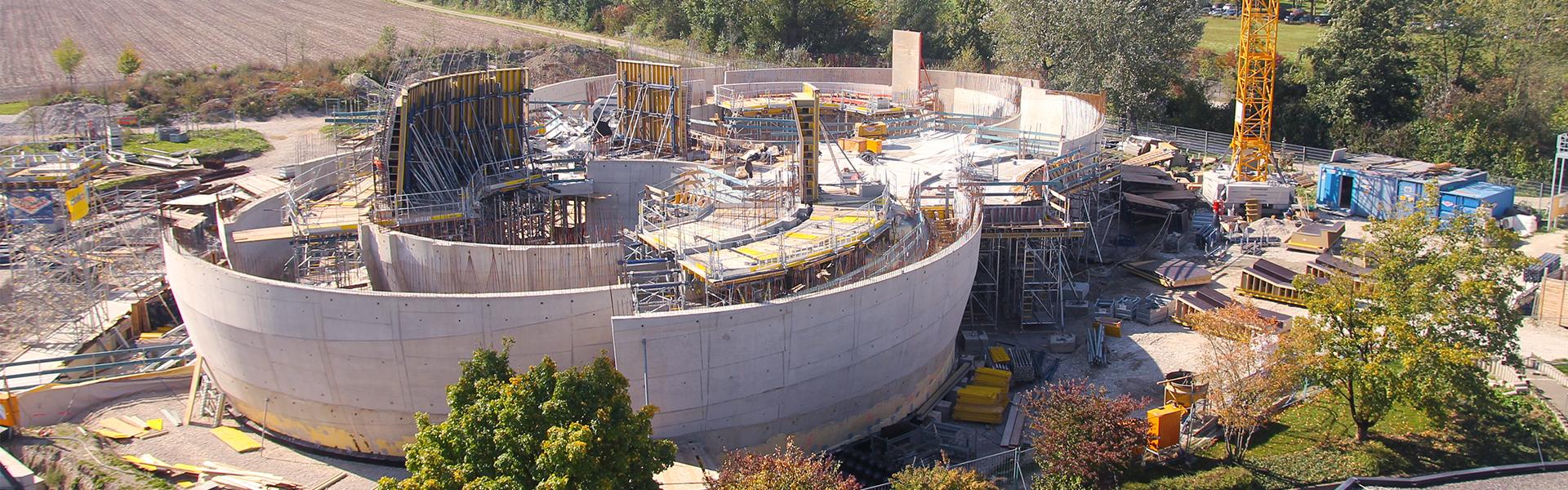

Das ESO Supernova Planetarium ist ein architektonisches Meisterwerk, das sich an der Form eines Doppelsternsystems orientiert. Die präzise Umsetzung wid mithilfe innovativer Schalungstechnik und detaillierter 3D-Planung realisiert.

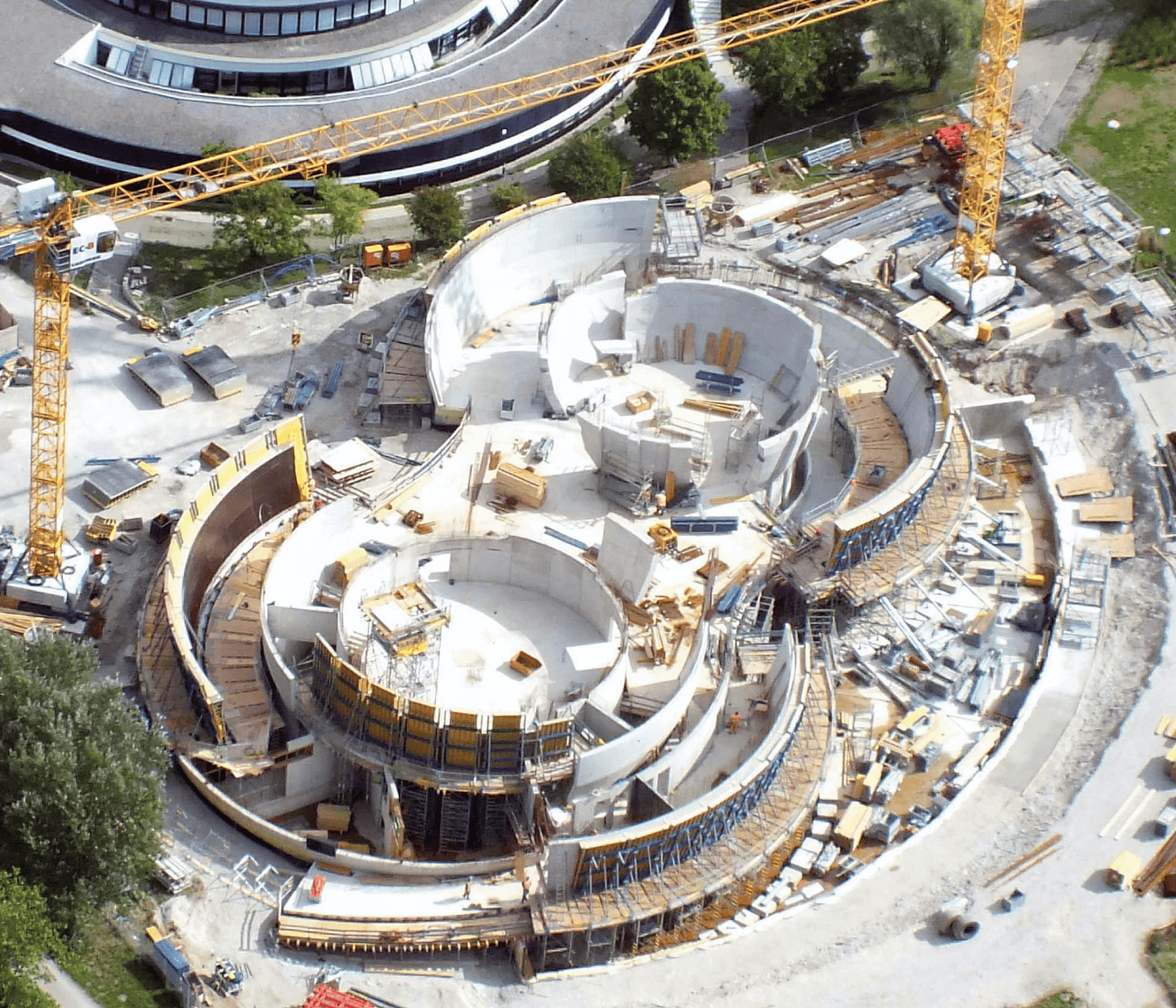

In Garching steht ein absolut außergewöhnliches Gebäude, genannt ESO Supernova. Die Herausforderungen an die Schalung für die gleichzeitig geneigten und gekrümmten Wände waren erheblich. Jeder Betoniertakt war verschieden. Jedes Schalungselement war ein Einzelstück. Es passte nur an einer einzigen Stelle des Bauwerks. Und alles musste just-in-time geliefert und wieder zurückgeführt werden. Doka entwickelte dazu ein wirtschaftliches Konzept, mit 3D-Planung, Elementmontage, -demontage und Logistik.
Gebäudetyp
Forschungsgebäude
Herausforderung
- Gebäude orientiert sich an einem engem Doppelsternsystem

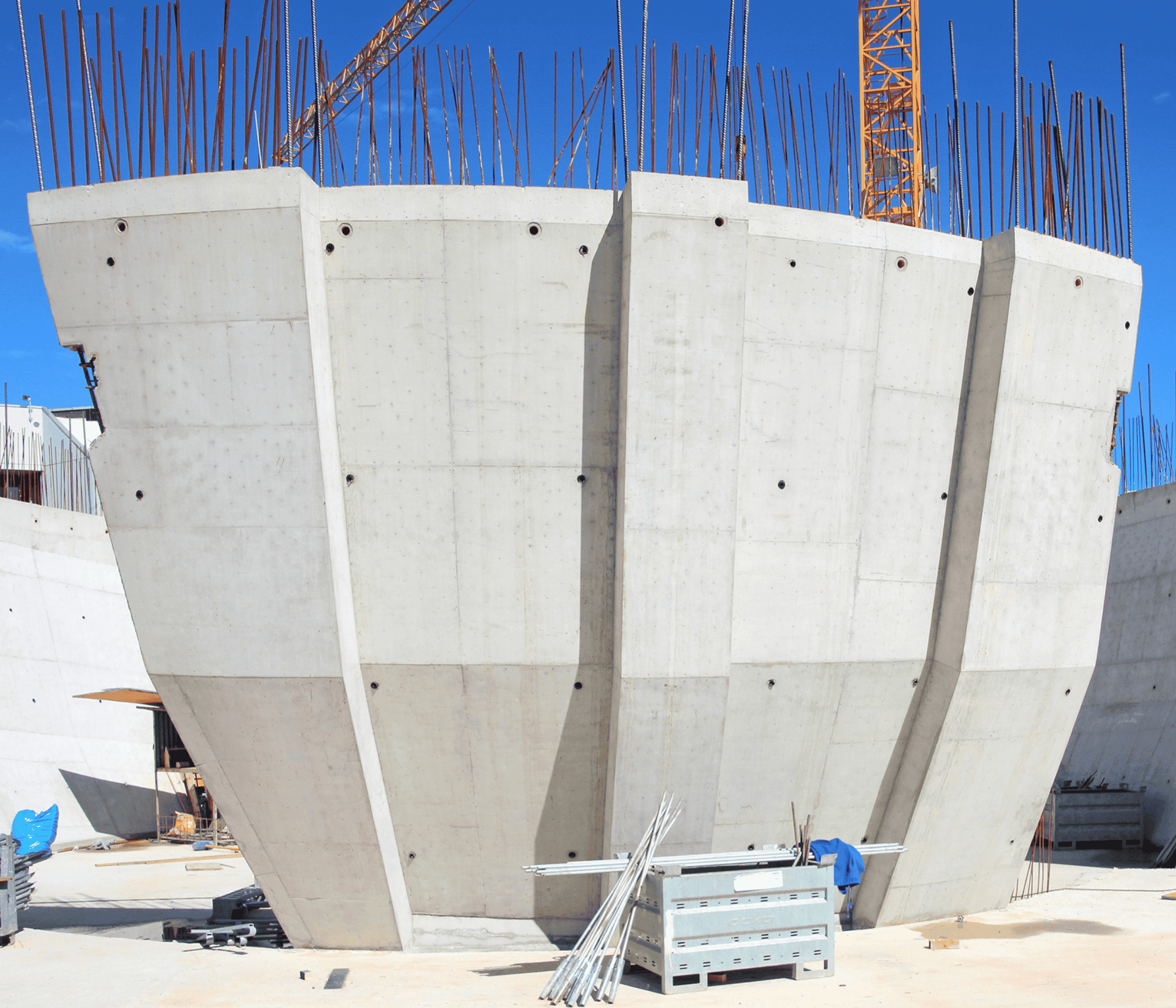

- gekrümmte Wände
- Einzelstücke jedes Schalungselement
Lösung
- Im Doka-Fertigservice montierte,
3D-geplante Schalungselemente auf
Basis der Trägerschalung Top 100 tec.
Die Schalung muss auf Anhieb passen

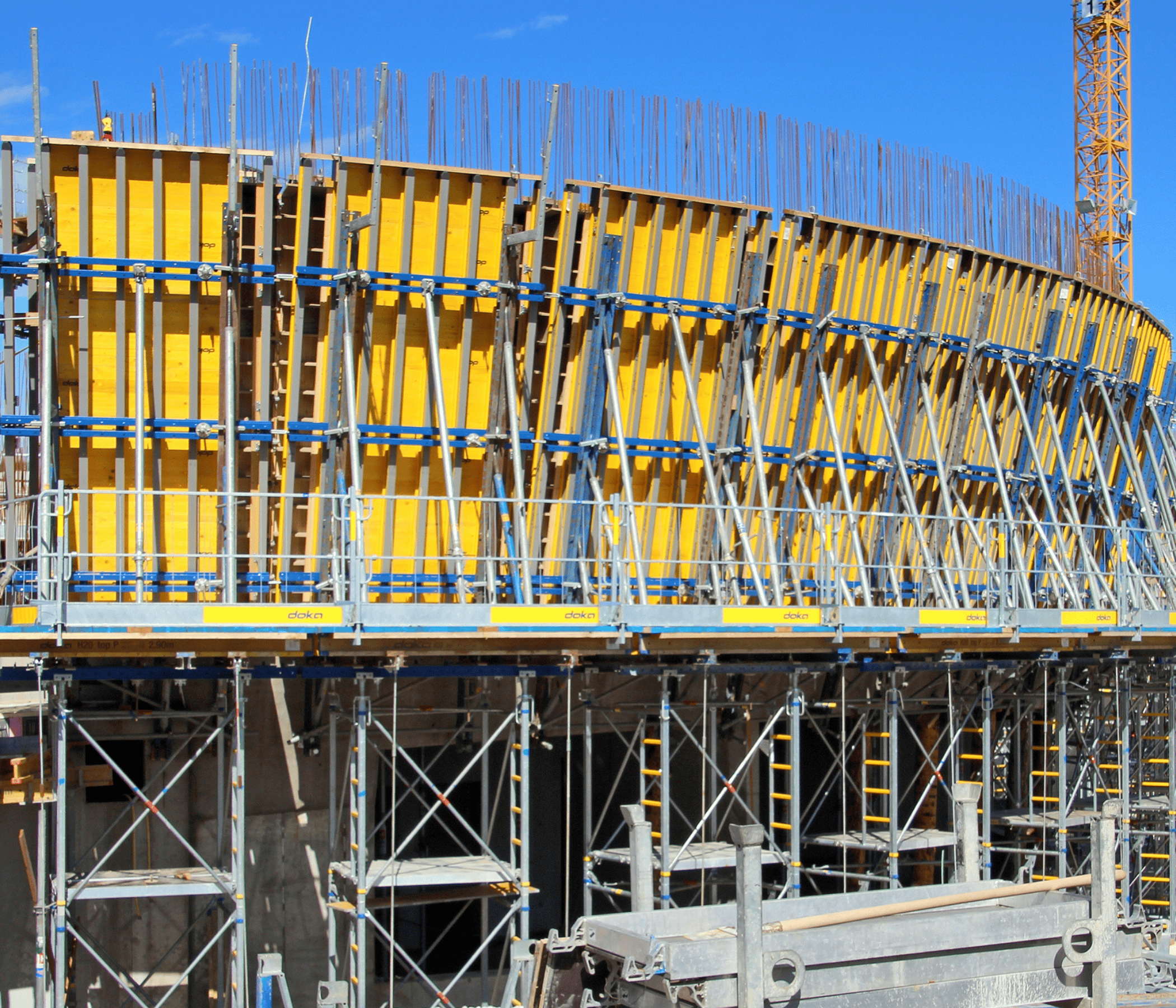

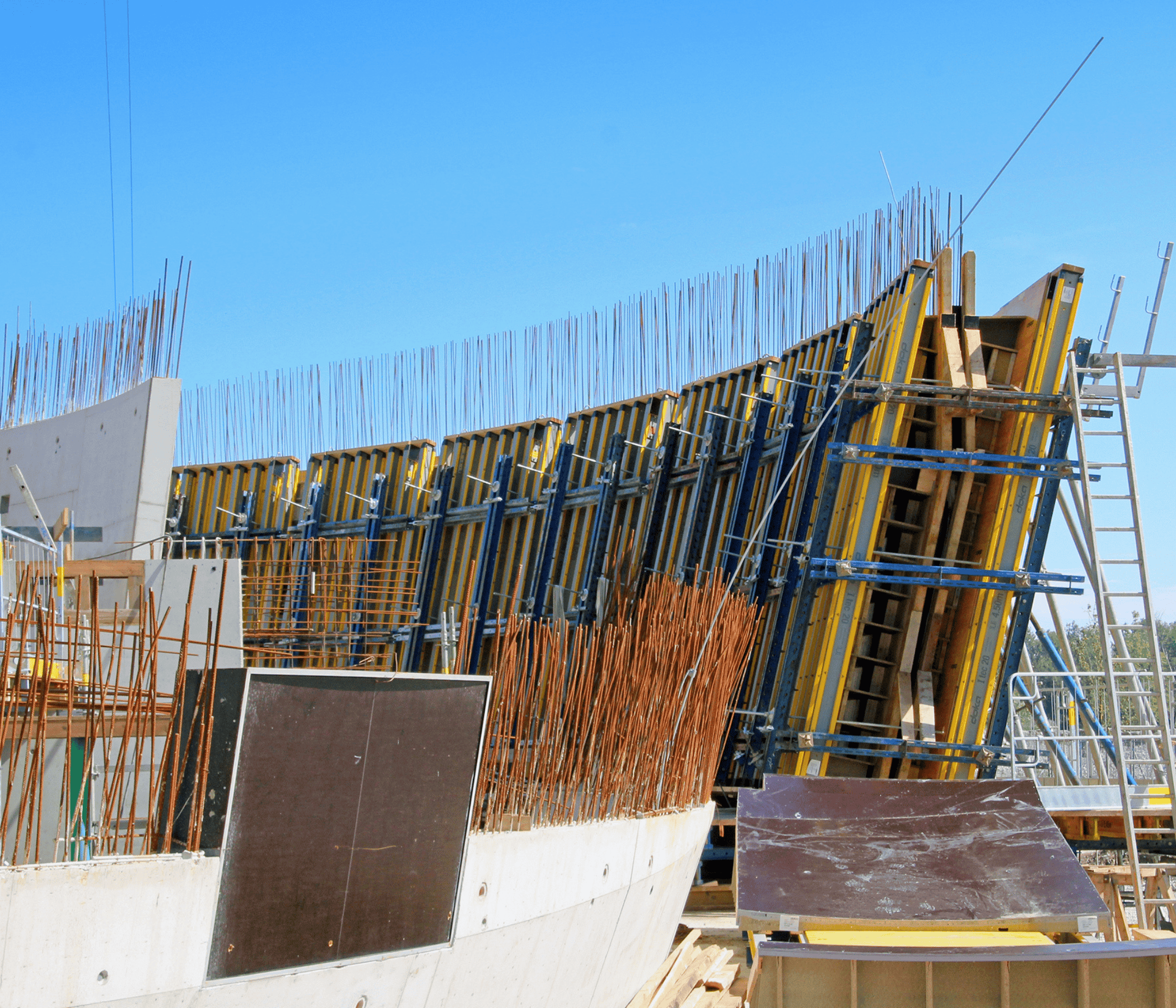

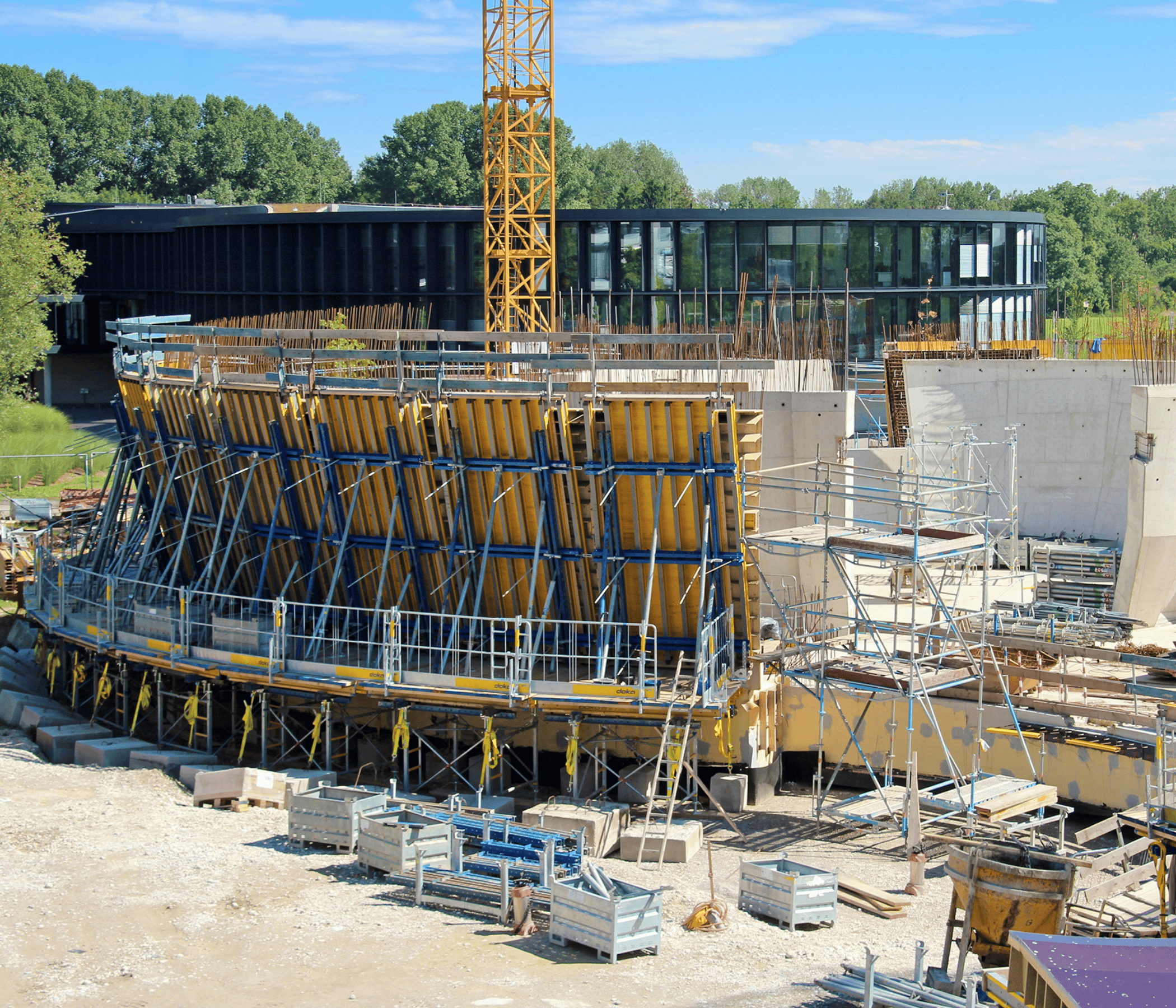

Die Herausforderungen an die Schalung für die geneigten und gleichzeitig gekrümmten Wände sind erheblich. Jeder Betoniertakt ist verschieden. Jedes Schalungselement ist ein Einzelstück. Es passt nur an einer einzigen Stelle des Bauwerks. Und alles muss just-in-time geliefert und wieder zurückgeführt werden. Die Doka-Schalungstechniker haben dazu ein wirtschaftliches Konzept entwickelt, mit 3D-Planung, Elementmontage, -demontage und Logistik. Eingesetzt werden Elementroste der Träger- schalung Top 100 tec mit aufgesetzten Form- kästen. Ihre WU14-Riegel und I tec 20-Träger erlauben größere Freiheitsgrade für die Platzie rung der 20er Anker. Die 8 mm-Plexplatte wird sorgfältig auf einer Sparschalung verschraubt.
Jürgen Krämer | Polier | Grossmann Bau GmbH & Co. KG
„Das Technische Büro der Doka hat den Einsatz der Schalung perfekt vorbereitet. Alles passt auf den Millimeter.“
Präzise Elementmontage
Spezielle Gegebenheiten oder Bauwerksanforderungen sowie außergewöhnliche Formen verlangen oft individuelle Maßnahmen. So auch hier: Die gesamte Montage der außergewöhnlichen Schalungselemente erfolgt im Fertigservice der Doka-Schalungstechniker in Maisach. Westlich von München, nur 38 km von der Baustelle entfernt, werden die komplizierten Wandschalungselemente präzise hergestellt. Ganz genau auf den Bauablauf abgestimmt erfolgt die Montage und Anlieferung just-in-time. Nach nur einer einzigen Betonage kommen die Elemente zurück zur Doka und werden dort in anderen Dimensionen für den Folgeeinsatz entsprechend umgebaut. In Summe montiert das erfahrene Doka-Team für diese Baustelle mehr als 7.800 m² aufwändige Trägerschalung Top 100 tec.
Projektdaten
Jahr der Fertigstellung
2018
Projektdauer
9 Monate
Land
Deutschland
PLZ
85748
Stadt
Garching
Auftraggeber
Grossmann Bau GmbH & Co. KG
Gebäudedaten
Nutzfläche
3.700 m²
Nettofläche
4.980 m²
Planetariumskuppel
14,0 m Durchmesser
17,4 m Höhe
Kupplelneigung
23,5°
