Traggerüst Staxo 100
Das leistungsstarke und schnelle Unterstellungssystem
Besonders hohe Arbeitssicherheit
durch integrierte Schutzeinrichtungen- sichere Auf- und Abstiege durch in den Rahmen integrierte Leitern mit rutschhemmenden Sprossen
- individuelle Sicherheit durch definierte Anschlagpunkte für die persönliche Schutzausrüstung
- sicherer Auf- und Abbau durch vorlaufende Geländer
- sichere Arbeitsstellen durch Gerüstbeläge mit und ohne Durchstiege
Optimierte Materialausnutzung
durch außerordentliche Tragkraft- sichere Unterstellung auch hoher Lasten durch Lastaufnahme von bis zu 100 kN/Stiel
- hohe Standsicherheit durch 1,52 m breiten Rahmen
Optimale Anpassung an Ihr Bauvorhaben
durch maximale Flexibilität- hervorragende Anpassung an unterschiedliche Grundrisse durch variable Rahmenabstände von 0,60 m bis 3,00 m
- stufenlose Höhenanpassung durch millimetergenaue Feinjustierung
- perfekte Anpassung auch an unregelmäßige Grundrisse durch Einzelstiel
Referenzen
Erweiterung des Marie-Elisabeth-Lüders-Hauses Berlin![]()
Ausstellungs- und Schulungsgebäude Brunner Heiztechnik![]()
System
Staxo 100-Rahmen
- extrem stabile Stahlrahmen in den Höhen 0,90 m, 1,20 m und 1,80 m für einfache Höhenanpassung
- integrierte Verbindungsteile für einfachen Aufbau
- Sperrklinken für die rasche und sichere Montage der Diagonalkreuze
- integrierte Leiter mit rutschhemmenden Sprossen
- definierte Anschlagpunkte für die persönliche Schutzausrüstung
- einfacher Anschluss von Gerüstrohrkupplungen
Diagonalkreuze
- einfache und schnelle Montage durch fix verbundene Diagonalstreben
- flexible Rahmenabstände für die wirtschaftliche Optimierung der Tragkraft durch unterschiedliche Längen
- eindeutige Längenkennzeichnung durch Farbclips und Prägung
Kopf- und Fußspindel
- millimetergenaue Höhenjustierung
- einfach zu bedienen dank spezieller Gewindegeometrie und integriertem Knebel
- kraftsparendes Lösen auch unter Last
Lastspindel
Bis zu 2 m Spindelauszugslänge pro Gerüstturm ermöglicht eine optimale Anpassung an Höhensprünge in der Aufstandsbasis, an Deckenunterzügen sowie an geneigte Decken.
Besonders hohe Arbeitssicherheit
- vorlaufendes Geländer für einen sicheren Auf- und Abbau der Gerüstrahmen bei stehender Montage
- Fußwehr für sichere Gerüstarbeitsplätze z.B. unter der Oberkonstruktion
- Montagegalgen für einfaches Hochziehen der Gerüstrahmen
Einzelstiel
- einfache Anpassung an besondere Grundrisse
- stufenlose Positionierung vom Gerüstturm bis 1,50 m
- optimierte Materialauslastung
Gerüstbeläge
- für sichere Montage und sicheres Arbeiten im Gerüst
- leichtgewichtige Aluminium-/Holzbeläge (Breite: 60 cm) mit Durchstiegsöffnung und robuste Stahlbeläge (Breite: 30 cm)
- mindestens zwei Beläge (60 cm) pro Gerüstturmebene erforderlich
- integrierte Aushubsicherung ermöglicht den Einbau der Gerüstbeläge bereits bei der liegenden Vormontage der Gerüsttürme
Anwendung
Einfaches und schnelles Aufstocken
- durch wenige Einzelteile für eine einfache Handhabung
- durch in den Rahmen integrierte Verbindungshülsen und Verbindungsbolzen
- durch logische Aufbaufolge
- durch eindeutige Kennzeichnung der Diagonalkreuze mit Farbclips und Prägung
Stufenlose Höhenanpassung
- durch leicht bedienbare Kopf- und Fußspindeln für millimetergenaue Justierung auch unter Last
- durch 2 m Spindelauszugslänge je Turm bei Einsatz der extrem stabilen Staxo 100-Lastspindel

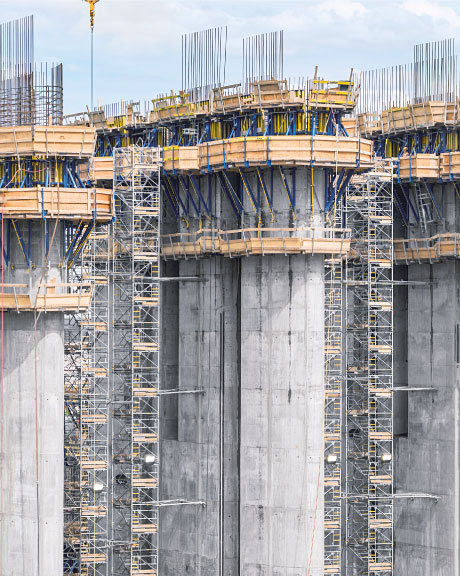

Treppenturm
Die Kombination aus Staxo 100-Standardrahmen und vormontierten Treppenelementen aus Aluminium ermöglicht eine sichere Erschließung hoher Arbeitsplätze.
Montage mittels Stapler bzw. Teleskopstapler
Die kräfteschonende und sichere Methode für den stehenden Auf- und Abbau und zum Umsetzen von Gerüsttürmen
Anpassung an besondere Grundrisse
durch die Kombination mit Einzelstielen
Stehende Montage
mit vorlaufendem Geländer und Gerüstbelägen mit Durchstiegen für hohe Sicherheit
Rasches und sicheres Umsetzen
mittels Winden, Hubwagen TG und Stapler
Liegende Montage
für einen sicheren und raschen Aufbau
