Vodní elektrárna na mrazivém severu

20.05.2016 | Novinky
V severní Kanadě vzniká vodní elektrárna s plánovaným výkonem 824 MW, Muskrat Falls. Maximalistický projekt s tisícovkami metrů bednění, čtyřmetrovými stropními deskami a elektronickým sledováním zrání betonu je velkou výzvou, a to nejen díky okolním teplotám, které zde běžně klesají pod -40° celsia.

Galerie

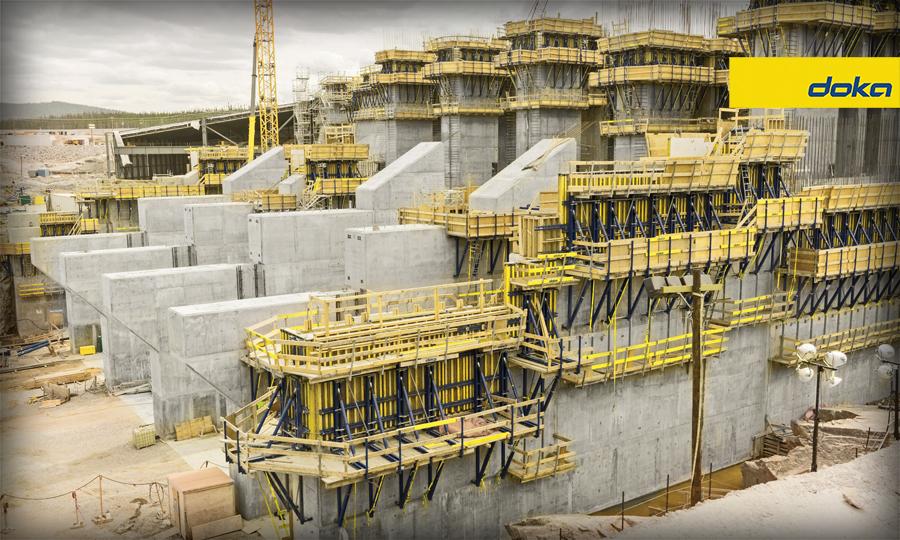

  • Elektrárna Muskrat Falls

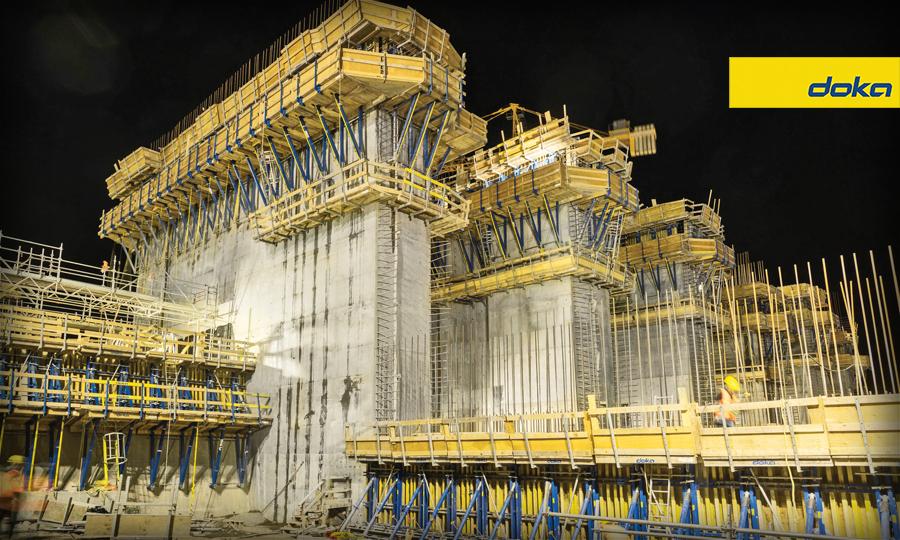

  • Elektrárna Muskrat Falls
Projekt takového ražení vyžaduje skutečné odborníky, řešení šitá na míru i okamžité reakce na rapidně se měnící počasí. V extrémním chladu je třeba zahřívat bednění i jednotlivé komponenty, které rychle chladnou. Kvůli nízkým teplotám a masivnímu sněžení není možné ani skladovat na stavbě materiál a skládat jednotlivé komponenty. Předmontované celky jsou tady dopravovány z nejbližšího možného místa – to je ale až v Torontu, které je 2 400 kilometrů daleko. Logistika a precizní plánování nasazení bednění i následných prací je tedy pro tento projekt absolutně kritická.

Další výzvou je bednění pro vnější stěny turbínových loží. Finální stavba musí mít přesný hydrodynamický tvar kvůli otěru proudící vodou. Stavba navíc vyžaduje, aby návaznosti mezi ocelovými komponenty a betonovou konstrukcí byly naprosto přesné a nedocházelo tak k vymílání. Kovové části je navíc nutné osadit v rámci betonáže, a tak jsou celky bednění upravovány na míru každému jed¬notlivému záběru.

Tisíce metrů bednění

Na stavbě je nasazeno široké portfolio různých bednicích systémů Doka. Největší část stavby je realizovaná pomocí velkoplošného bednění TOP 50 osazeného na vysoce výkonné přehradní bednění D22. Tato kombinace umožňuje snadno realizovat i asymetrické konstrukce, což je právě u tohoto projektu jednoznačnou výhodou. Také stropní desky, které jsou místy až čtyři metry silné, byly formovány pomocí velkoplošného bednění TOP 50, tentokrát podepřeného vysoce únosnými věžemi Staxo 100. Celkově je na stavbě nasazeno přes 16 200 m2 velkoplošného bednění TOP 50, k jehož bezpečné obsluze slouží téměř 5 000 pracovních plošin systému Xsafe plus. Jak komentuje Peter Freisenegger, vedoucí technické¬ho oddělení v rakouském Amsttenu, koordinace a plánování stavby není jednoduché: „V oboru mám 35 let zkušeností, ale projekt Muskrat Falls je jednoznačně nejsložitější a nejnáročnější pro¬jekt, do kterého jsem byl kdy zapojen.“

Bezpečnost především

Jednou z hlavních priorit je u takto rozsáhlého projektu i otázka bezpečnosti. Zmíněných 5 000 pracovních plošin je jen částí řešení, které obsahuje systémy integrovaných žebříků a výstupo¬vých věží. Volné okraje, stejně jako přechody mezi jednotlivými částmi projektu, jsou zabezpečeny pomocí systémového zábradlí Doka XP, a všechny bednicí systémy jsou vybaveny definovanými místy pro zachycení osobních ochranných prostředků.

Elektronika pomáhá sledovat beton

Nepostradatelnou podporou na této stavbě je také nasazení systému Concremote, který umožňuje sledovat v reálném čase teplotní křivku betonu a tím analyzovat jeho tuhnutí. Zvlášť v takto extrémních povětrnostních podmínkách je nasazení tohoto systému výrazným přínosem, a to nejen z hlediska rychlosti výstavby, ale také z hlediska kvality finálního díla. Díky přesnému sledování zrání betonu je totiž možné sledovat napětí způsobené teplotními rozdíly a zamezit tak vzniku nepláno¬vaných trhlin. Systém Concremote je v současné době nasazen na desítkách staveb po celém světě, ale vodní elektrárna Muskrat Falls je z těchto stavenišť jednoznačně největším projektem.

Ekologická energie

Vodní elektrárna byla navržena tak, aby splňovala přísné požadavky na udržitelnost životního prostředí. Stavba tak byla certifikována LEED (Leadership in Energy and Environmental Design), což znamená nejen nároky na ekologický provoz, ale i na šetrnou výstavbu. Po svém dokončení bude elektrárna mít výkon 824 megawattů a bude dodávat energii do několika sousedních provincií. Uvedení do provozu v roce 2017 navíc umožní uzavření místní uhelné elektrárny, což představuje významný krok směrem k udržitelné ochraně životního prostředí.

Může se hodit: Kompetence Doka ve výstavbě energetických staveb

Výstavba elektráren vyžaduje v první řadě splnění jednoho cíle: co nejrychlejší výrobu energie. Jeho splnění je ale velkou výzvou, protože energetická oblast patří k nejnáročnějším typům výstavby. Ať už kvůli mnohdy velmi složitým geologickým a topografickým podmínkám, speciálním požadavkům na beton a v neposlední řadě vzhledem k perfektnímu časovému sladění různých pracovních kroků a stavebních úseků.

Díky rozsáhlým a především praktickým zkušenostem odborníků společnosti Doka v oblasti výstavby elektráren můžeme být partnerem při každé fázi výstavby energetického projektu: od optimalizace stavební metody a stavebního harmonogramu, až po synergie při nasazení bednění a podporu na místě našimi odborníky. Odpovídající geometrii, kvalitu provedení a dobu výstavby zajišťují sofistikované bednicí systémy Doka a nástroje pro monitoring betonu.

S bedněním Doka je realizace energetického projektu jednodušší.

Fakta

Projekt: Vodní elektrárna Muskrat Falls
Dodavatel: Nalcor Energy / Astaldi Ca.
Použité systémy: Velkoplošné a sloupové bednění Top 50, přehradní bednění D22, podpěrné věže Staxo 100, rámové bednění Framax Xlife, systém Xsafe plus
